    SFR40D接地导通测试仪

    发布日期:2020-06-21 点击:3349次

    一、         仪器的用途及特点

    电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分,在电力设备的长时间运行过程中,连接处有可能因受潮等因素影响,出现接点锈蚀、甚至断裂等现象,导致接地引下线与主接地网连接点电阻增大,从而不能满足电力规程的要求,使设备在运行中存在不安全隐患,严重时会造成设备失地运行。因此在《防止电力生产重大事故的二十五项重点要求》中,明确提出接地装置引下线的导通检测工作应每年进行一次。

    SFR40D接地导通测试仪是我公司研制的一种自动化程度很高的便携式测试仪,用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。仪器采用高性能单片机控制,可实现测试过程智能化,具有体积小,携带方便,操作简单,精度高,测试速度快,复测性好,读数直观,是符合规程要求的理想专用仪器。

    二、主要技术指标

    项目         技术指标及参数     备注

    测试电流         2.5A5A10A20A40A







    测量范围         50μΩ~500mΩ  40A

    100μΩ~1Ω    20A    500μΩ~2Ω    10A

    1mΩ~4Ω       5A

        2mΩ~8Ω       (2.5A

    最小分辨率     0.1μΩ

    准确度     ±(0.5%±2个字)

    显示         液晶显示器     电阻显示有效数字为 4

    数据存储         1000

    工作环境         环境温度:0℃~40 相对湿度: <90%RH,不结露

    电源         AC 220V±10V50Hz±1 Hz 保险管 10A

    最大功耗         1000W

    外形尺寸         400×225×350mm

    重量         主机15.1KG  线箱: 5.75KG



    三、功能特点

    1、整机由高速单片机控制,自动化程度高,操作简便。

    2、仪器采用全新电源技术,电流档位多,测量范围宽,

    3、智能化功率管理技术,仪器总是工作在最小功率状态,有效减轻仪器内部发热,节约能源。

    4320X240点阵的超小像素点的65K真彩色液晶,

    5、仪器自带万年历时钟和掉电存储,可存储1000组测试数据,可随时查阅

    6、仪器配备RS232USB接口,可和计算机通讯以及U盘存储

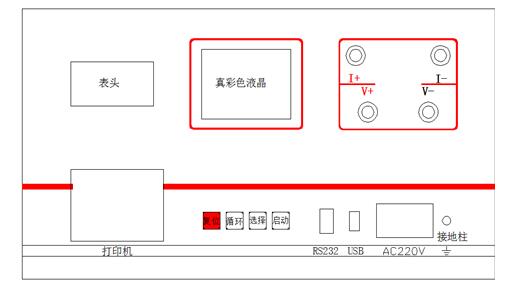

    四、面板介绍   仪器的面板见下图



    AC220 开关   仪器工作电源,交流220V

           仪器整机接地点,安全保护

           按下此按键本机处于初始状态,可对输出电流进行预置。

           按此键光标在主菜单循环滚动

           本机复位后,按此键进行电流预置。

           输出电流选择完毕后按下此键,微机控制实现全部测试过程。

    I+ I-       输出电流接线柱,I+为输出电流正,I-为输出电流负。

    V+V-       电压采样端,V+为电压线正端,V-为电压线负端。

    RS232        通用串行接口,可通过计算机控制仪器。

    USB          可向U盘输出测试结果。
