一、概述

在电力系统中，携带型短路接地线及个人保护接地线对防止用电设备、线路突然来电和消除感应电压、放尽剩余电荷起到至关重要的作用。为防止不合格接地线进入电力系统，我公司根据《携带型短路接地线技术标准》和国家电力公司最新发布、实施的《电力安全工器具预防性实验规程》的规定，研制了“接地线成组电阻测试仪”，为电力系统完成必要的产品预防性实验提供服务。

二、         技术指标

项目         技术指标及参数     备注

测试电流         30A、40A、50A



测量范围         300uΩ-300mΩ    （30A）    200uΩ-250mΩ    （40A）

100uΩ-200mΩ    （50A）

最小分辨率     0.1uΩ

准确度     5‰±3个字

显示         液晶显示器     电阻显示有效数字为 4 位

数据存储         1000组

工作环境         环境温度:0℃～40℃ 相对湿度: <90%RH，不结露

电源         AC 220V±10V，50Hz±1 Hz 保险管 10A

最大功耗         1000W

外形尺寸         360*290*170（mm）

重量         主机5.6KG  线箱6.5KG

三、         功能特点

1．  整机由高速单片机控制，自动化程度高，操作简便。

2．  仪器采用全新电源技术，输出电流稳定，输出电压高，测量速度快，量程范围宽，适合各种携带型短路接地线及个人保护接地线的试验使用。

3．  仪器自带时钟，万年历，可保存1000组测试数据，方便客户随时查询。

4．  保护功能完善，内部电源过热后自动保护，有效防止损坏电源，同时带有电压线反接提示功能，防止测试线接反时造成测试数据的不准确。

5．  仪器采用1024X600液晶屏，强光下显示清晰，全触屏操作。

6．  仪器自带热敏打印机，可将测试数据实时打印。

7．  智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。

8．  仪器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。

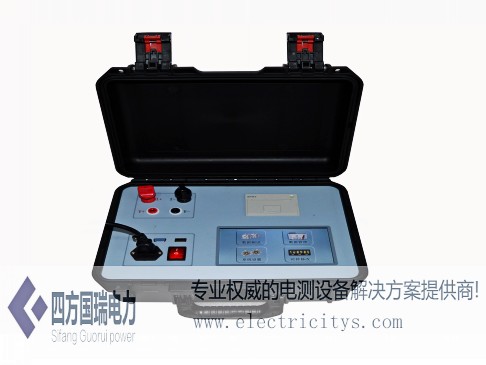

仪器面板介绍

1、  电源开关： “I”按下仪器开始供电，“O”按下关断仪器电源

2、  AC220V ：  仪器供电源输入端，本仪器采用交流220V供电

3、  I+、 I-   ：  为电流输出端子，通过专用测试线为试品提供恒定电流

4、  V+、V-  ：   为试品电压信号的输入端子

5、  液   晶 ：采用320X240真彩色液晶，强光下字体也可清晰观察，显示操作设置，测试结果，接触电阻值和输出电流值

6、 RS232：    串口输出端

7、    ：  仪器接地端。

8、 USB   ： U盘接口

9、打 印 机：热敏打印机，打印测量结果
