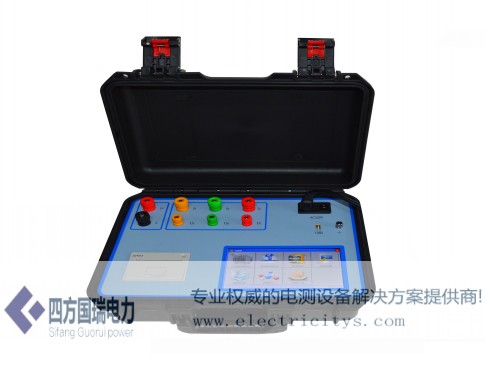

SFDL-III短路阻抗测试仪

发布日期：2020-06-21　点击：5346次

SFDL-III短路阻抗测试仪

一、概述

短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2003和IEC60076-5:2000规定，短路电抗的变化量是判断变压器绕组有无变形的唯一判据。

国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”

低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

变压器短路阻抗测试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，功能强大，内部采用国内外最新型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。



二、主要测试功能简介

1.  三相短路阻抗的测量:

显示三相电压、三相电流、三相功率；自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

2.  单相短路阻抗的测量:

测量单相变压器的短路阻抗。

3.  零序阻抗的测量：

零序阻抗的测量适用于高压侧星形接线带中性点的变压器。

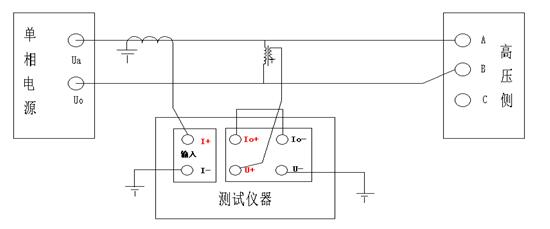

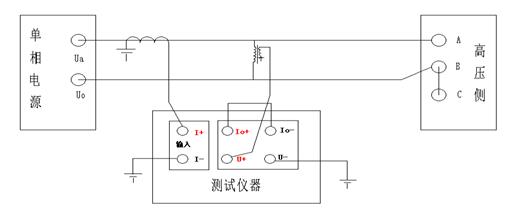

4.  在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

6.  仪器采用大屏幕彩色高分辨率触控液晶，中文菜单，中文提示，操作简便。

7．  仪器自带打印机，可打印显示数据。

8．  内置不掉电存储器，可储存200组测量数据。

9.      仪器备有U盘接口，用于存取测试数据。

10.   永久日历、时钟功能，可进行时间校准。

11.   仪器测量范围宽、精度高、稳定性好；体积小、重量轻方便测量。



三、主要技术指标

1)基本量程（最大范围）

1．电压(量程自动)：  15 ～ 400V                         ±（读数×0.2%+3字）±0.04%(量程)

2．电流(量程自动)：  0.10～20A                                   ±（读数×0.2%+3字）        ±0.04%(量程)

3．功率：            COSΦ ＞0.15                  ±（读数×0.5% +3字）

4．频率(工频)：      45～65(Hz)                      测量精度：±0.1%

5．短路阻抗：        0～100%                                    测量精度：±0.5%

6．重复稳定度：      比差 ＜0.2%， 角差 ＜0.02°

7. 仪器显示：                 5位数字

(2)仪器其他参数

1. 仪器保护电流：测试电流大于18A，仪器内部继电器断开，过流保护。

2．环境温度： -10℃～40℃

3．相对湿度： ≤85%RH

4．工作电源： AC 220V±10%   50Hz±1Hz

5．外形尺寸： 主机：360*290*170（mm）线箱：360*290*170（mm）

6．重量： 主机4.85Kg  线箱：5.15KG



四、面板介绍:

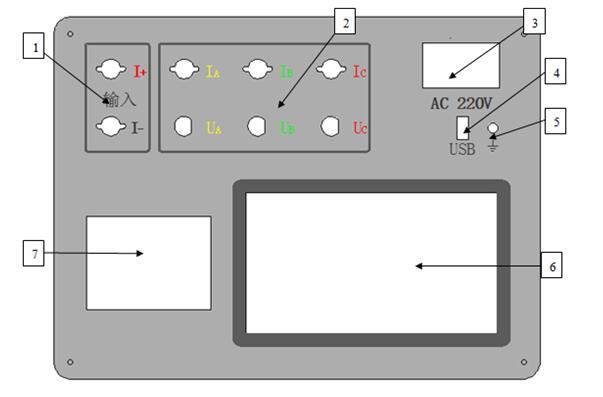

1. 测试仪面板布局见图一：

2、面板介绍：

1) 电源输入端子：I+、I- 电源输入（接调压器电源输入）。

2) 试品测试端子：IA、IB、IC接电流测试线，UA、UB、UC接电压测试线。

3) AC220V：电源插座,开关及保险管位置。

4) USB：U盘接口，插入U盘后可以将数据存储到U盘。

5)  端子：仪器接地端子。

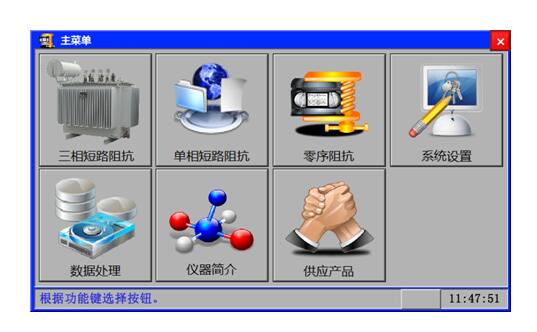

6)液晶+触控操作： 数据显示，触控操作及参数输入。

7)打印机： 测试数据打印。

三相变压器短路阻抗测量操作：

1、三相短路阻抗接线：

将低压三相的接线端子短路连接，在高压侧加单相电源进行三次测量。

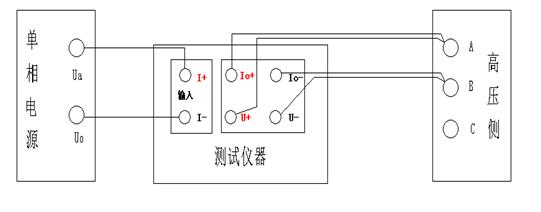

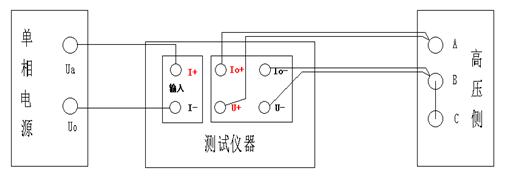

（I）、加压绕组为星形连接（Y，d和Y，y）的变压器接线：

将低压侧短路，在Y绕组的一对线端上依次接线加压测试。采用单相电源（调压器），依次在变压器的高压侧AB、BC、CA相加压，低压侧短路。
