电气系统中绝缘电阻的重要性

发布日期：2020-06-06　点击：3169次

绝缘电阻是绝缘材料抵抗电流的能力，随着时间的流逝，绝缘开始老化，并导致绝缘性能下降。如船上所经历的那样，在恶劣的操作环境中，电绝缘层要承受极端的工作温度，湿气和化学污染，这会加速劣化过程。始终始终了解船舶电气设备中绝缘的这种电气状况（IR）至关重要，以避免发生电击，火灾，短路等事故。

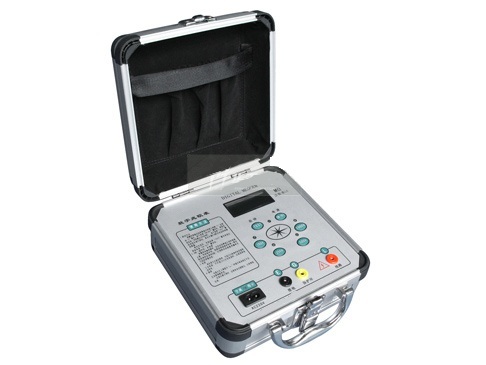

绝缘电阻通过称为兆欧表绝缘电阻表的设备进行测量，该设备是一种高电阻表，测试电压约为500伏特dc。兆欧表绝缘电阻表可以是手动操作的机械类型，也可以是带电池操作和电子电压充电器的数字类型。

兆欧表绝缘电阻表（也称为数字兆欧表）通常用于“点型”测试，以在给定的时间测量绝缘的介电状况，通过在导体（例如绕组）和设备底盘（接地）之间施加电流限制的直流测试电压来执行测试，任何电流泄漏都应在绝缘材料的介电材料上进行测量，可以以毫安或微安为单位测量电流，然后将其计算为电阻的兆欧，电流值越低，绝缘电阻越大，必须将要测试绝缘电阻的设备与带电电源断开，并锁定电源，以防止发生任何事故。

与绝缘电阻有关的要点：

除非采取特殊的预防措施以维持高绝缘电阻，否则不得使用依赖于维持高绝缘电阻才能正常工作的电路，此类电路应设有检查绝缘电阻的装置，主推进回路应装有接地泄漏指示装置，当绝缘电阻为100,000欧姆或更小时，该装置将工作。

在正常满负荷运行之前和之后，应在寒冷条件和温暖条件下均测量所有发电机的绝缘电阻，当接合电缆以替换电缆的损坏部分时，在更换损坏的部分之前，测量电线的其余部分的绝缘电阻，并且确定绝缘状况没有受到损害。

记录下来的读数，并绘制图表，并检查绝缘电阻的趋势，如果读数降低到兆欧表值，则必须检查和清洁绕组，然后重新读取读数。
