了解绝缘电阻测试

发布日期：2020-06-06　点击：3213次

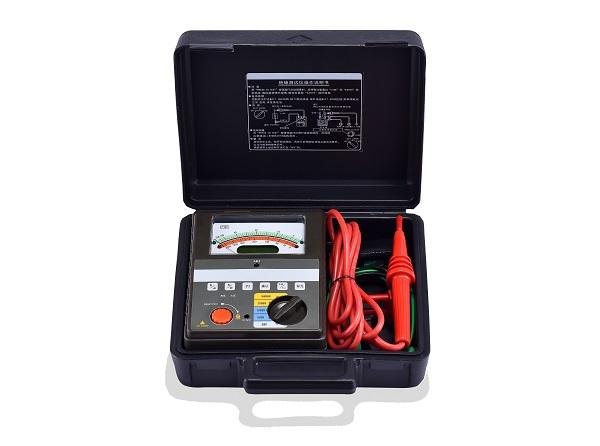

绝缘电阻（IR）测试，通常称为绝缘电阻测试仪或数字式绝缘电阻测试仪，被认为是非常简单的测试。

绝缘电阻测试的应用包括：

•在安装时，进行预调试以确保满足最低要求

•维修后验证安装是否正确

•故障排除

•定期预防性维护

绝缘电阻的值取决于设备类型，额定电压，并且对温度非常敏感。IR测试的结果通常在10MΩ至100GΩ或更高的范围内。IR的可接受水平取决于设备类型，电压等级和设备寿命。制造商通常会为新设备提供建议的最低IR。

绝缘电阻测试电压通常在500V至10kV之间，测试时间为1分钟。最好采用负极性以适应电渗现象。由于相对较高的电压测试安全性考虑，必须限制工人使用高压。不需要电弧闪光套件，但建议使用个人防护设备，以及使用热棒，绝缘梯子和接地棒进行放电。

表面泄漏电流取决于表面上的外部污染，灰尘，湿气等。对于套管，终端，绝缘表面以及带有污染的大型发电机或电动机，表面泄漏电流可能会很高。为了消除表面泄漏电流，这降低了IR测量的准确性，使用了称为保护端子的第三端子。保护端子使测量电路分流，从而绕过泄漏电流。使用保护探针（蓝线）在电缆屏蔽层上进行红外测试，以获得更好的读数

以下是十条可以改善测试结果的建议：

1.最好采用负极性以适应电渗现象。

2.记录温度，并使用补偿因子将电缆，变压器和绝缘子的结果校正为20 0C，将电动机和发电机的结果校正为40 0C。

3.如果潮湿或设备表面不干净，请使用“保护探头”绕过泄漏电流，以提高准确性。

4.对于服务老化的设备，如果制造商没有建议，请比较各阶段或与类似老化的设备。

5.将导线彼此隔开一定距离，并且不要与任何物体或地板接触，以限制在测量线内泄漏电流的可能性。

6.测试完成后，请确保电路已放电。可以通过使测试装置端子短路并将其接地来将其放电。

7.仅当绝缘电阻有问题时，才使用极化指数（PI）或介电吸收比（DAR）。否则，PI和DAR将产生误导。
