SFZY-10A直流电阻测试仪

发布日期：2020-06-03　点击：3201次

尊敬的用户：

感谢您购买本公司SFZY-10A直流电阻测试仪。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。







1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

7、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

8、测试过程中，禁止移动测试夹和供电线路

二、功能特点

1、整机由高速单片机控制，自动化程度高，操作简便。

2、仪器采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选

择电流，适合中小型变压器和电压互感器的直流电阻测量。

3、护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4、具有声响放电报警，放电指示清晰，减少误操作。

5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。

6、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。

7、320X240点阵的超小像素点的65K真彩色液晶，

8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅

9、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储

三、技术指标

1、输出电流：<5mA、40mA、200mA、1A、5A、10A

2、分辨率：0.1μΩ

3、量程： 100Ω-20KΩ   （<5mA档）

            1Ω-250Ω     （40mA档）

100mΩ-50Ω    (200mA档)

5mΩ-10Ω      (1A档)

1mΩ-2Ω       (5A档)

0.5mΩ-0.8Ω   (10A档)

4、准确度：±(0.2%+2字)

5、工作温度：0～40℃

6、工作湿度：<90%RH，不结露

7、外形尺寸：400*200*280

8、重量：11KG（含测试线）

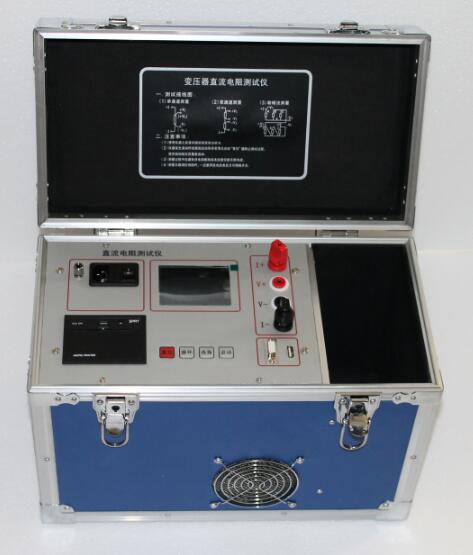

四、系统介绍   仪器的面板见下图

AC220 开关   仪器工作电源，交流220V。

接  地  柱   仪器整机接地点，安全保护

复  位  键   按下此按键本机处于初始状态，可对输出电流进行预置。

循  环  键   按此键光标在主菜单循环滚动

选  择  键   本机复位后，按此键进行电流预置。

启  动  键   输出电流选择完毕后按下此键，微机控制实现全部测试过程。

I+、 I-       输出电流接线柱，I+为输出电流正，I-为输出电流负。

V+、V-       电压采样端，V+为电压线正端，V-为电压线负端。

RS232        通用串行接口，可通过计算机控制仪器。

USB          可向U盘输出测试结果。



五、测试与操作方法

A： 单相测量法，见下图：

  SHAPE \* MERGEFORMAT

测试仪

O

V+

V-

a

b

c





B、助磁法接线见图三～五（适用于Y（N）-d-11联接组别）。

对于大容量的变压器的低压侧测量时，如果在既有的情况下，直流电阻测试仪的最大电流比较小，或者为了加快测量速度，可选择助磁法测量。下图中，图三、图四、图五分别为测量低压Rac、Rba、Rbc的接线方法

图三

文本框: 图三 SHAPE \* MERGEFORMAT

测试仪

O

V+

V-

a

b

c

 SHAPE \* MERGEFORMAT



测试仪

O

V+

V-

a

b

c





图四

文本框: 图四 SHAPE \* MERGEFORMAT

测试仪

O

V+

V-

a

b

c

图五







图三、四、五分别为测量低压Rac，Rba，Rbc的接线方法

1、开机页面显示如下图：















按循环键光标可在电流选择、相别分接、绕组温度、换算温度、数据查询、参数设置、时间等包含的选项之间移动，按选择键可对上述六项主菜单包含的选项循环选择，当光标在绕组温度时，按启动键可使光标在三个数据位之间滚动显示，选择键可使每个数据位的数据在0-9之间循环显示，选定测试电流后，当前选项为除绕组温度之外的任何选项时按启动键可启动测量。



2、在开机状态下将光标移动到查询数据菜单，然后按选择键进入数据查询

















3、当选好电流后，按下启动键开始充电。液晶显示“正在充电”过几秒钟之后，显示“正在测试”这时说明充电完毕，进入测试状态，几秒后，就会显示所测阻值，如下图。当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试。

















4、测试完毕后，按“复位”键，仪器电源断开，同时放电，音响报警，液晶恢复初始状态，放电音响结束后，请一定稍等10秒钟左右，重新接线进行下次测量，或拆下测试线与电源线结束测量。

六、注意事项

1、必须要等放电结束，报警声停止后，再进行拆线，否则危险。

2、在测量无载调压变压器时，倒分接前一定要复位放电，报警声停止后，方可切换分接点。

3、选择电流时要参考技术指标栏内量程，超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态，此时应按复位键让仪器复位，重新选择较小的电流档位。欠量程时，显示“电流太小”，当出现此两种状态时要确认量程，选择更大的电流进行测试。

4、测试完毕后，按“复位”键，仪器电源将与绕组断开，同时放电，音响报警，电流表回到零位，这时显示屏回到初始状态，放电音响结束后，可重新接线，进行下次测量或拆下测试线与电源线结束测量。

七、仪器成套性

直阻仪主机

一台

10A测试线

一套

三芯电源线

一条

保  险  管

两支

说明书

合格证

打印纸

地线

数据线

检测报告

一本

一个

一卷

一条

一条

一份

八、售后服务

仪器自购买之日起一年内，属于公司的产品质量问题免费维修，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排最便捷的处理方案，并为您提供最快的现场服务。
