电力科普丨串联谐振变压器

发布日期：2020-06-01　点击：1099次

湖北四方国瑞电力控股有限公司是一家专业研发生产串联谐振的厂家，本公司生产的串联谐振设备在行业内都广受好评，以打造最具权威的“串联谐振“高压设备供应商而努力。

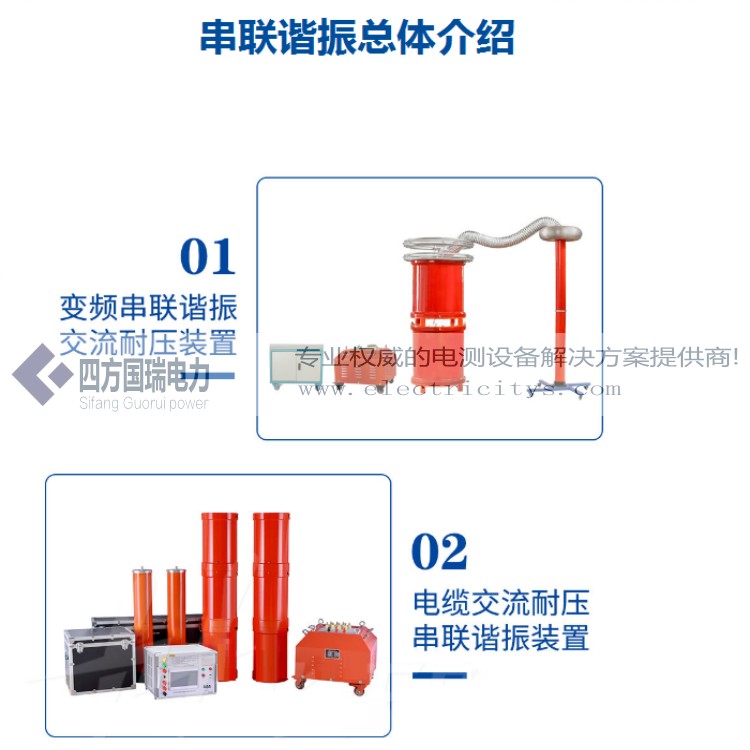

串联谐振变压器是利用串联谐振或并联谐振的原理，产生大电流和高电压。一般用于大电容或大电感负载。利用负载和设备的并联谐振，可以用较小的激励电流取得较大的负载电流；利用负载和设备的串联谐振可以用较低的激励电压在负载上取得高电压。串联谐振变压器的基本公式就是ω=1/√（LC），其中ω是电源的角频率=2лf，L和C是负载或设备的电感和电容量。要完全满足等式，ω、L、C中至少需要有一个参数是可调的，为了满足输出电压或电流的要求，L和C中必须有一个是可调的，为了精确找到谐振点，还需要参数可以无级微调。所以，现代串联谐振变压器一般使用变频电源作为电源，以便调整ω，以带抽头电抗器作为L，与C配合就可以方便地找到谐振点。

串联谐振变压器在铁磁共振变压器也知道作为一个恒定电压互感器或CVT 。它的任务是把一个输入电压，该电压可以变化高达5 ％或10％ ，并输出一个恒定电压，它是独立的电压变化的。为了说明这一点，假设谐振变压器将100伏转换为5伏（共用电压为电子设备）。无级变速器将在任何地方从90到110伏，仍然输出恒定的5伏。

串联谐振变压器频率范围1——50kHz，可和中频电炉、中频电源、超音频电源配套使用，用于工件的透热，金属工件淬火、退火、中频变管加热、金属的扩散型焊接[钎焊]等工艺设备。多匝比中频变压器铁芯采用0.27-0.3mm有取向高导磁冷轧硅钢片叠装组成，采用特殊工艺加工组装而成。一次匝比最多23匝，也可根据容量及频率的不同进行变化。串联谐振变压器均采用水冷冷却。

串联谐振变压器的铁心可以做成两种不同的结构：壳式和心式。心式铁心变压器在一系列主要指标方面不如壳式铁心变压器，其重量和外型尺寸较大，调节气隙的传动机构比较复杂。为此，我们研制的试验装置采用壳式结构，串联谐振变压器绕组套装在可移动的中心柱外面。

串联谐振变压器的伏安特性具有良好的线性关系，其电感L与变压器上的电压值无 关。因而这种谐振变压器在用于交流谐振试验时，可先在低压条件下进行调谐(通过传动机构改变动铁心与下轭铁心之间的气隙长度)，当调谐到谐振时，再升高试 验电压，系统调谐非常方便。

该无级变速器完成其任务的方式是利用被称为共振的属性。变压器被连接到一个电容器，以形成所谓的LC电路。在L表示变压器的量度，而C是电容。特别铁磁铁芯相结合这一点，完整的，精心策划的行为是产生我们的5伏电压给定的范围内。因此，绰号铁谐振变压器。问题与应用，与无级变速器的问题在于，所述变压器的高效率只存在于100伏的输入。如从该值的电压流浪，越来越多的能量散失到热的铁。这就是为什么在有用的范围被紧紧限制在90和110伏之间。尽管这种限制和略差整体效率，该无级变速器用于相当频繁的应用中的输入电可能是也可能不是恒定的电压。无论是在家里，在130以上的壁电压可能会损坏您的电子产品。因此，铁磁共振变压器将其在变压器类型的家庭中的地位。   专用的DSP 显示平台，大容量的数据存储器，大屏幕LCD 显示； 丰富的帮助应用信息，帮助你现场分析试验发生保护动作时可能出现的问题； 可保存200 次测试数据; 具有调频时显示频率－电压波形曲线，直观的观察到是否寻找到谐振点； 扫频范围可以在规定范围内任意设定，扫频方向可以向上向下任意选择，方便用户操作； 对于那些需要在50Hz 条件进行试验的试品（比如发电机），我们采用了调频调感技术，我们的电抗器电感值可以根据试验需要进行适当调节，压紧装置可以保证降低在通电时电抗器的噪音。
