110kV电缆耐压试验-变频串联谐振

发布日期：2020-05-30　点击：3448次

推荐用串联谐振系列中的一款：电缆耐压测试仪。

1、可能大家对串联谐振还不是很了解，下面先介绍变频串联谐振：

变频串联谐振

● 满足发电机交流耐压试验要求

● 供电容量几十分之一、体积小、便于运输

● 具有过压、过滤、零位启动、系统失谐(闪络)等保护功能

2、再给大家介绍一下电缆耐压测试仪，非常适合110kV电缆耐压试验

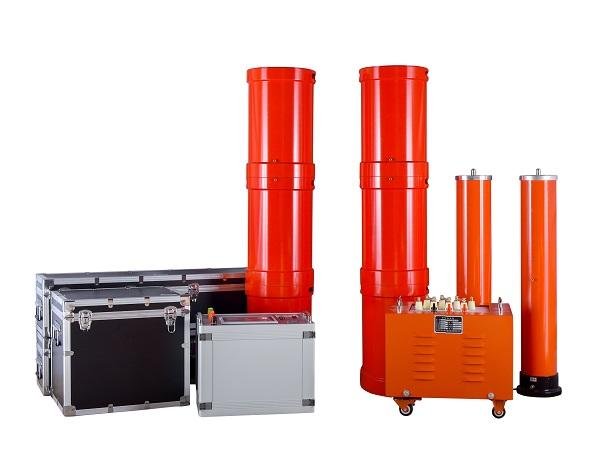

电缆耐压测试仪

● 电缆耐压测试仪单个部件重量不超过30kg，适合现场搬运。

● 电缆耐压测试仪电源采用220V单相电源或380V单电源，方便现场取电。

● 电缆耐压测试仪电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求。

● 110kV及以上电压等级电缆耐压试验采用油浸式电抗器，专用小型电动吊车。

目前在国际和国内已有越来越多的XLPE交联聚乙烯绝缘的电力电缆替代原有的充油油纸绝缘的电力电缆。但在交联电缆投运前的试验手段上由于被试容量大和试验设备的原因，仍沿袭使用直流耐压的试验方法。

近年来国际、国内的很多研究机构的研究成果表明直流试验对XLPE交联聚乙烯电缆有不同程度的损害。有的研究观点认为XLPE结构具有存储积累单极性残余电荷的能力，当在直流试验后，如不能有效的释放掉直流残余电荷，投运后在直流残余电荷加上交流电压峰值将可能致使电缆发生击穿。

国内一些研究机构认为，交联聚乙烯电缆的直流耐压试验中，由于空间电荷效应，绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍。交联聚乙烯绝缘电缆即使通过了直流试验不发生击穿，也会引起绝缘的严重损伤。其次，由于施加的直流电压场强分布与运行的交流电压场强分布不同。直流试验也不能真实模拟运行状态下电缆承受的过电压，并有效的发现电缆及电缆接头本身和施工工艺上的缺陷。因此，使用非直流的方法对交联电缆进行耐压试验就越来越受到人们的重视。同时，各种大型变压器的交流耐压试验，火力及水力发电机的交流耐压实验也定期进行。这些设备的试验要求的试验设备容量大，通常情况下采用谐振的办法进行试验，但必须是在工频条件下或等效工频条件下进行。等效工频条件一般采用45-65Hz 的频率范围，但很多试验单位要求50Hz试验电源对这类设备进行交流耐压试验。
