变频串联谐振试验成套装置-三级承试设备仪器

发布日期：2020-05-30　点击：1466次

产品概述：

变频串联谐振试验成套装置-三级承试设备仪器是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

产品功能：

大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能

能灵活整定实验电压、调频范围、加压时间

试验结果能计算出被试品电容

具有计算机通讯接口，便于通讯和试验数据管理

体积小、重量轻、操作方便

分辨率高、频率分辨率为0.001HZ

安全可靠高、系统具有过电流、过电压及放电保护功能，可有效保护人身及设备安全试验结果可打印可升级造作软件

产品特性：

◆ 体积小、重量轻，适合于现场使用

变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高(30-120)，有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。

◆ 安装可靠性高

变频装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压(保护值可根据需要人为整定)以及放电保护功能，可保护设备及人身的安全;当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。

◆ 试验的等效性好

变频串联谐振试验成套装置/三级承试设备采用接近工频(30HZ-300HZ)的交流电压作为试验电源，无论是在等效性和*性上都与50HZ/60HA的工频电源非常接近，保证了试验结果的可靠性和真实性。

功能要求：

1.能够对(型号：YJV22-8.7/15-3*300;长度：5000米)的电缆进行试验电压为22KV的串联谐振耐压试验;

2.要求电抗器单节额定电压不小于22KV,电抗器单节容量不小于55KVA;

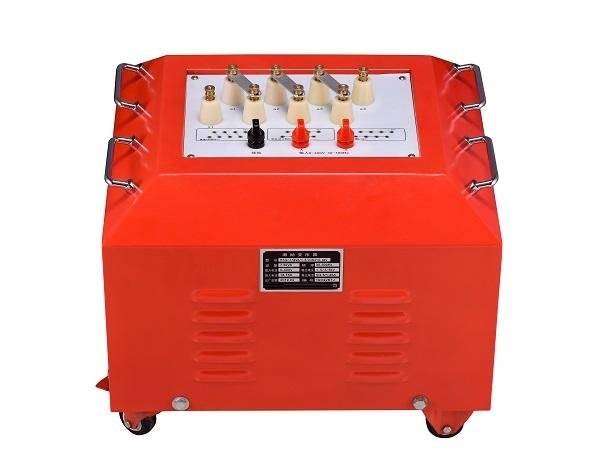

3.要求激励变压器的变比可调，高压侧单个绕组的的额定电流不小于10A;

3.能自动在20-300Hz的频率范围内寻找谐振点, 可手动设置扫频范围;

4.能够按照预先设置好的程序自动完成试验，自动试验时,能够自动跟踪系统的谐振状态;

5.耐压时能自动跟踪电压,电压正常波动时能自动调整电压到目标电压;

6.仪器具有全压输出保护功能;

7.能够自动保存试验数据,具有数据查询功能;,

8.液晶显示屏可显示电源电压、电流，高压输出的频率、电压、电流，谐振试验时的Q值;

9.仪器具有断电、过流、过压及闪络保护功能，且过压过流值可人工设置;

10.设备具有较高的抗震性能，保证设备长距离运输时不会被损坏;

技术参数：

变频串联谐振成套装置采用16位精细调频、调压软件、10KHz载波频率、SPWM技术和进口原装IPM整体模块等配件，由变频调压电源、激励变压器、高压电抗器、高精度电容分压器和补偿电容器组成

◆ 工作温度范围：-10~45℃

◆ 工作湿度范围：≤90%

◆ 海拔：≤1000m

◆ 供电电源电压：380V±10%、三相或220V±10%、单相(10KW及以下)50/60Hz

◆ 供电电源容量：0-300KW

◆ 额定输出电压：0-1000KV

◆ 额定输出容量：0-35MVA

◆ 工作频率范围：30-300Hz(亦可根据用户要求放宽频率范围)

◆ 频率调节分辨率：0.02Hz; 不稳定度≤0.05%

◆ 噪音：≤60dB

◆ 系统测量精度：1级

◆ 输出波形：正弦波，波形畸变率≤1%

◆ 电抗器Q值：30-120

◆ 系统具有IGBT、过电压、过电流、试品闪络等全自动保
