变频串联谐振试验装置应加大力度发展技术

发布日期：2020-05-29　点击：5275次

湖北四方国瑞电力控股有限公司为你解答：变频串联谐振试验装置应加大力度发展技术

变频串联谐振试验装置采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。

   变频串联谐振试验装置自动调谐功能强大，系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。支持多种试验模式，变频串联谐振试验装置系统支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。

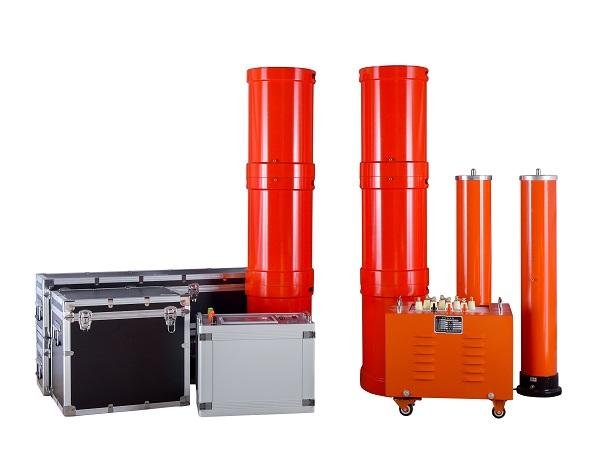

   变频串联谐振试验装置人机交互界面友好，试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能。变频串联谐振试验装置保护功能完善，具备零位保护，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。变频串联谐振试验装置由调频电源主机、电抗器、分压器、激励变压器、连接导线和补偿电容器组成，接入被试品后组成一个谐振系统进行交流耐压实验。变频串联谐振试验装置是一台幅值和频率可调的正弦波交流调频电源，给谐振回路提供激励源，同时提供电压显示、电流显示、计时、保护、报警等功能。

   变频串联谐振试验装置是一个大电感线圈，与被试品（相当于电容）构成串联谐振回路，可配置电抗器多节电抗器，使用时通过不同的串联、并联组合、实现不同的电感量以适用不同的试验条件。变频串联谐振试验装置内部通过电容器分压，从试品上高电压分得低电压供主机测量、控制使用。隔离主机电源与谐振回路电源，并升高主机的输出电压，当变频串联谐振试验装置电容量很小时，如果要实现系统谐振可能要求的电源频率超出试验标准的规定，可在试品上并联一个补偿电容，以实现试验要求，称此电容器为补偿电容器。
