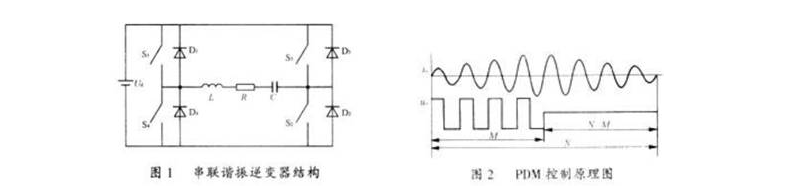

  串联谐振逆变器的基本原理图如图1所示。它包括直流电压源，和由开关S1～S4组成的逆变桥及由R、L、C组成的串联谐振负载。其中开关S1～S4可选用IGBT、SIT、MOSFET、SITH等具有自关断能力的电力半导体器件。逆变器为单相全桥电路，其控制方法是同一桥臂的两个开关管的驱动信号是互补的，斜对角的两个开关是同时开通与关断的。

2串联谐振逆变器的控制方法

2.1  调幅控制（PAM）方法

  调幅控制方法是通过调节直流电压源输出（逆变器输入）电压Ud（可以用移相调压电路，也可以用斩波调压电路加电感和电容组成的滤波电路，来实现调节输出功率的目的。即逆变器的输出功率通过输入电压调节，由锁相环（PLL）完成电流和电压之间的相位控制，以保证较大的功率因数输出。

这种方法的优点是控制简单易行，缺点是电路结构复杂，体积较大。

2．2  脉冲频率调制(PFM)方法

  脉冲频率调制方法是通过改变逆变器的工作频率，从而改变负载输出阻抗以达到调节输出功率的目的。

  从串联谐振负载的阻抗特性

  可知，串联谐振负载的阻抗随着逆变器的工作频率（f）的变化而变化。对于一个恒定的输出电压，当工作频率与负载谐振频率偏差越大时，输出阻抗就越高，因此输出功率就越小，反之亦然。

  脉冲频率调制方法的主要缺点是工作频率在功率调节过程中不断变化，导致集肤深度也随之而改变，在某些应用场合如表面淬火等，集肤深度的变化对热处理效果会产生较大的影响，这在要求严格的应用场合中是不允许的。但是由于脉冲频率调制方法实现起来非常简单，故在以下情况中可以考虑使用它：

  1）如果负载对工作频率范围没有严格限制，这时频率必须跟踪，但相位差可以存在而不处于谐振工作状态。

  2）如果负载的Q值较高，或者功率调节范围不是很大，则较小的频率偏差就可以达到调功的要求。

2．3脉冲密度调制（PDM）方法

  脉冲密度调制方法就是通过控制脉冲密度，实际上就是控制向负载馈送能量的时间来控制输出功率。其控制原理如图2所示。

  这种控制方法的基本思路是：假设总共有N个调功单位，在其中M个调功单位里逆变器向负载输出功率；而剩下的N－M个单位内逆变器停止工作，负载能量以自然振荡形式逐渐衰减。输出的脉冲密度为M/N，这样输出功率就跟脉冲密度联系起来了。因此通过改变脉冲密度就可改变输出功率。

  脉冲密度调制方法的主要优点是：输出频率基本不变，开关损耗相对较小，易于实现数字化控制，比较适合于开环工作场合。

  脉冲密度调制方法的主要缺点是：逆变器输出功率的频率不完全等于负载的自然谐振频率，在需要功率闭环的场合中，工作稳定性较差。由于每次从自然衰减振荡状态恢复到输出功率状态时要重新锁定工作频率，这时系统可能会失控。因此在功率闭环或者温度闭环的场合，工作的稳定性不好。其另一个缺点就是功率调节特性不理想，呈有级调功方式。
