串联谐振变压器优点

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q.

2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/3-1/5.

3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流，击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即可熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪落电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

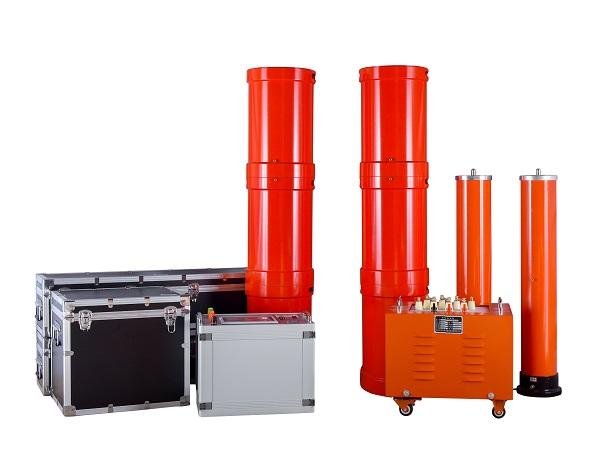

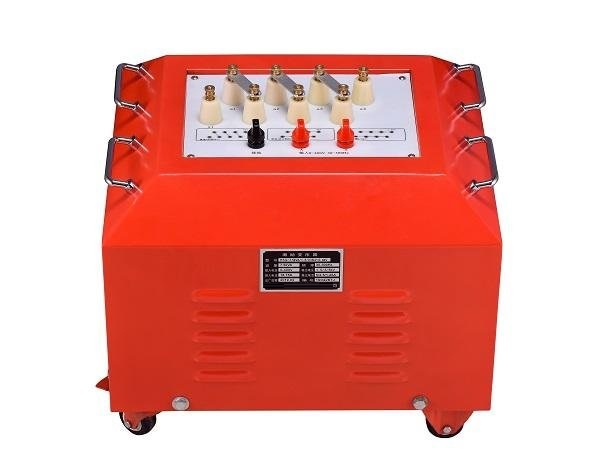

串联谐振耐压设备主要针6KV、10kV、35kV、110kV、220KV、以及500kV及以下电力的电缆，GIS和SF6开关，主变压器、母线，发电机，套管，互感器等所有电气主设备的交流耐压试验。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象500kV电缆这样的高电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。串联谐振耐压设备主要由变频控制电源、激励变压器、电抗器、电容分压器组成。

串联谐振耐压设备别称

串联谐振变压器、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振原理、串联谐振应用、串联谐振系统、变频串联谐振交流耐压试验装置、调频串联谐振装置、变频串联谐振试验装置，电缆交流耐压试验装置、串联谐振耐压试验设备。

串联谐振耐压设备应用

1、6kV-500kV高压交联电缆的交流耐压试验

2、6kV-500kV变压器 的工频耐压试验

3、GIS和SF6开关 的交流耐压试验

4、发电机 的交流耐压试验

5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

串联谐振耐压设备原理

在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

串联谐振耐压设备参数

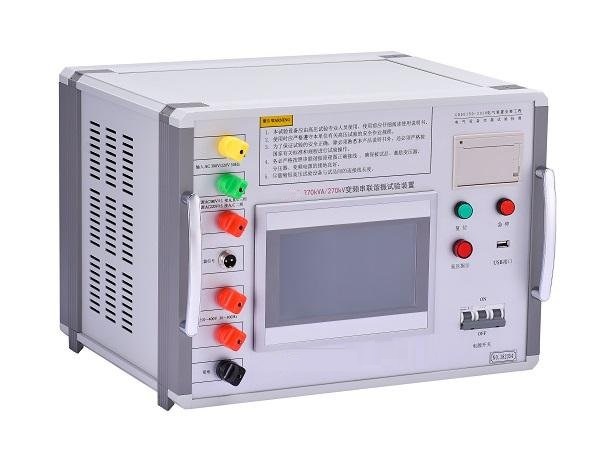

工作电源;220V/380V,50HZ *试验容量：30-30000KVA

(试验电压：1000KV及以下 *谐振频率范围：20-300Hz

试验电压波形：正弦波波形畸变率小于等于0.3%

试验电压冷确度：1级

频率调节：0.01Hz

保护响应时间 ：小于1微秒

系统具有过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护。
