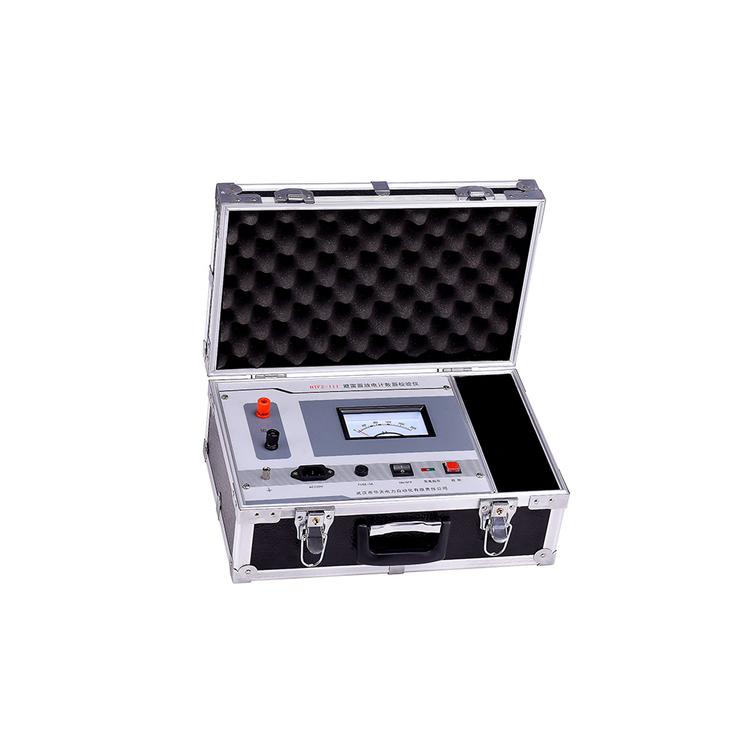

三级承试设备SFFZ-V 避雷器放电计数器效验仪(交直流)说明书

避雷器是电网中保护电力设备免受过电压危害的重要电器设备，其本身运行状况的好坏将直接影响到电力系统的安全。通常通过避雷器监测器监测避雷器的动作及泄漏电流，由于密封不良， 监测器在运行中可能进入水分或潮气，使内部元件锈蚀，或其他原因造成监测器计数器不能正常动作，泄漏电流指示不准。所以《〈规程〉》规定，应每年对避雷器监测器检查 1 次。

计数器动作的可靠性对于电力系统非常重要，它是记录避雷器在正常运行中受到雷击次数统计的一个重要参数。它能为电力系统的工作人员提供有针对性对避雷器进行检验的重要依据。

一、原理

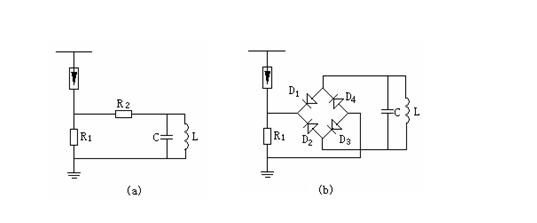

图1所示为JS型动作记数器的原理接线图。图1（a）为JS型动作记数器的基本结构，即所谓的双阀片式结构。

图1 JS型动作记数器的原理接线

    (a)JS型； (b)JS-8型

R₁、R₂-非线形电阻；C-贮能电容器

L-记数器线圈； D₁~₄一硅二极管

当避雷器动作时，放电电流流过阀片R₁，在R₁上的压降经阀片R₂给电容器C充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。改变R₁及R₂的阻值，可使记数器具有不同的灵敏度。一般最小动作电流为100A（8/20μs）的冲击电流。因R₁上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。

图1（b）表示 JS－8型动作记数器的结构，系整流式结构。避雷器动作时，高温阀片R₁上的压降经全波整流给电容器C充电，然后C再对电磁式记数器的L放电，使其记数。该记数器的阀片R₁的阻值较小（在10kA时的压降为1.1kV），通流容量较大（1200A方波），最小动作电流也为100A（8/20s）的冲击电流。JS－8型记数器可用于6.0～330kV系统的避雷器，JS－8A型记数器可用于500kV系统的避雷器。
