三级承试设备SFFA-105 互感器伏安变比极性综合测试仪1000A说明书
发布日期：2020-05-27 点击：3304次
三级承试设备SFFA-105 互感器伏安变比极性综合测试仪1000A说明书

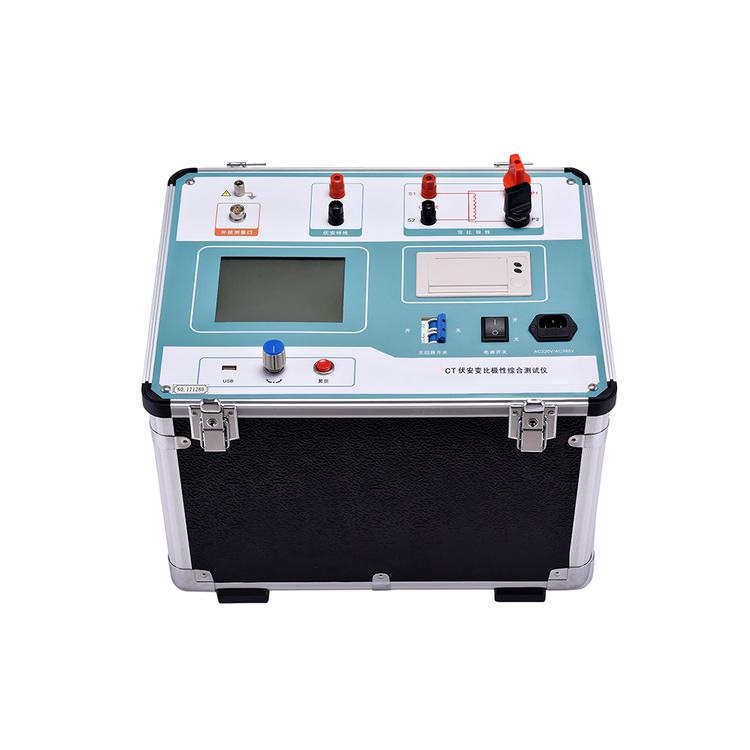

本产品是一款全自动化的CT/PT特性测试仪器，是继电保护和高压绝缘专业的专门检测仪器。仪器可以完成的试验包括：CT伏安特性试验、CT变比极性试验、CT极性试验、CT一次通流试验、PT伏安特性试验、PT变比极性试验和PT极性试验，自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数。
仪器采用进口核心器件，严格的制造工艺，保证产品性能稳定可靠；仪器面板采用人体工学设计，操作简便，一人操作即可完成全部测试工作，软件功能强大，自动计算并给出测试结果；自带U盘转存功能，结合上位机软件，生成完备的测试报告，数据管理简便高效，减轻测试人员工作负担；仪器自带微型打印机，可即时打印测试数据和曲线。本仪器是一款功能完备、适用于实验室也适用于现场检测并广受用户好评的专业测试仪器。
|
CT |
PT |
|
l 伏安特性曲线 |
l 伏安特性曲线 |
|
l 自动计算拐点值 |
l 变比测量和比差计算 |
|
l 自动绘制5%或10%误差曲线 |
l 极性判断 |
|
l 变比测量和比差计算 |
|
|
l 极性判断 |
|
|
l 一次通流测试 |
|
表 SEQ 表格 \* ARABIC 1.1 仪器主要功能
|
序号 |
标准名称 |
|
1 |
GB 1208-2006 电流互感器 |
|
2 |
GB 1207-2006 电磁式电压互感器 |
|
3 |
GB/T 22071.1-2008 互感器试验导则 第1部分：电流互感器 |
|
4 |
GB/T 22071.2-2008 互感器试验导则 第2部分：电磁式电压互感器 |
|
5 |
JBT 5356-2002 电流互感器试验导则 |
|
6 |
JBT 5357-2002 电磁式电压互感器试验导则 |
1.安全方便：仪器自动化程度高，自动完成设定试验，并给出试验结果和曲线。试验人员无需接触被测试设备，远离高压电路，确保人身安全。
2.功能全面：仪器集CT伏安特性试验、CT变比极性试试验、CT极性试验、CT一次通流试验、PT伏安特性试验、PT变比极性试验和PT极性试验于一体。自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值，并实时保存打印测试记录和日期，方便用户整理测试报告。
3.输出容量大：伏安特性试验单机最高输出电压1000V，外接升压器最高电压可升至2500V,变比试验和一次通流最大电流1000A，仪器输出容量5kVA,最高可做500kV等级1A电流互感器的伏安特性试验。
4.人机界面友好：大屏幕320×240点阵汉字图形界面，图形清晰、美观；使用高性能旋转鼠标，操作简单方便、寿命长；自带微型打印机，即时打印试验数据和曲线。
5.数据存储量大：仪器内置存储器，各功能模块测试数据均可保存且掉电不丢失，现场试验完成后，可在室内查看和打印试验结果。
6.U盘转存：支持U盘转存试验数据，通过PC机进行读取，操作简便快捷。
7.PC机软件强大：PC机应用软件功能强大，操作简单，实现数据分析、保存、打印并生成完备测试报告，便于数据集中管理。
8.多电源供电模式：仪器电源实现AC220V或AC380V自适应供电。当交流功率电源输入端子接AC220V电压时，交流电压输出为0～600V；当输入端子接AC380V电压时，交流电压输出为0～1000V，用户可根据实际需要进行选择。
|
工作电源 |
AC380V |
AC220V |
|
|
CT伏安 特性试验 |
单机 |
0～1000V、0～20A |
0～600V、0～20A |
|
外接升压器(选配) |
0～2500V、0～3A |
0～2000V、0～3A |
|
|
分辨力 |
0.1V、1mA |
||
|
精度 |
≤0.5% |
||
|
5%或10%误差曲线 |
精度 |
≤1.0% |
|
|
CT变比极性试验 |
范围 |
5～25000A/5A(5000A/1A) |
|
|
精度 |
≤1.0% |
||
|
PT伏安 特性试验 |
单机 |
0～1000V、0～20A |
0～600V、0～20A |
|
外接升压器（选配） |
0～2500V、0～3A |
0～2000V、0～3A |
|
|
分辨力 |
0.1V、1mA |
||
|
精度 |
≤0.5% |
||
|
PT变比极性试验 |
范围 |
1～10000 |
|
|
精度 |
≤1.0% |
||
|
一次通流 |
电流范围 |
0～1000A |
|
|
通流时间 |
5分钟 |
||
|
工作电源 |
AC220V或AC380V 50HZ |
||
|
环境温度 |
-10℃ ～ +50℃ |
||
|
主机体积 |
420×330×320 mm3 |
||
|
主机质量 |
39kg |
||
|
外接升压器体积（选配） |
310×310×330 mm3 |
||
|
外接升压器质量（选配） |
25kg |
||
表1.2 仪器技术参数
仪器电源可实现AC220V或AC380V自适应供电。当交流功率电源输入端子接AC220V电压（如图1.1）时，交流电压输出为0～600V，当输入端子接AC380V电压（如图1.2）时，交流电压输出为0～1000V。用户根据实际需要进行选择。
