三级承试设备SFBC-VI变压器变比测试仪说明书

发布日期：2020-05-27　点击：890次

三级承试设备通用版清单

一、高压发生设备
SFZGF-200kV/3mA直流高压发生器
SFZGF-120kV/2mA直流高压发生器
SFYDJ-10kVA/100kV工频耐压试验装置
SFYDJ-5kVA/50kV工频耐压试验装置
SFBP-500kVA/200kV变频串联谐振试验成套装置
SFSBF-15kVA感应耐压试验装置
二、电气测量仪器
SFJS-6000D高压介质损耗测试装置
SFHL-100A回路电阻测试仪
SFFA-103互感器伏安特性测试仪
SFDW-5A接地电阻测试仪
SFRG-3000电容电感测试仪
SFDT-10A接地导通测试仪
SFBZC-3S(20A)变压器直流电阻测试仪(三相同测)

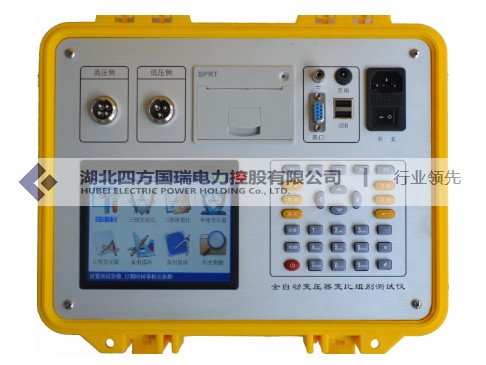

SFBC-VI变压器变比测试仪
SFBX-III变压器绕组变形测试仪
SFKC-4000有载分接开关测试仪
SFGK-9B断路器特性测试仪
SFBD-3000氧化锌避雷器阻性电流测试仪
SFJB-730三相继电保护测试仪
SFFZ-V雷击计数器校验仪
SFDMH-5000V绝缘电阻测试仪
三 、油、气试验仪器
SF6XP-1A检漏仪
SFLD-2000气体微水测试仪
SF2500V兆欧表
SF500V兆欧表
SFMG-2000E数字式双钳相位伏安表

前     言

根据IEC及国家有关标准规定，在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。我公司自主开发、研制生产的多功能全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测（不知道被测变压器的联结方式及组别的情况下准确测量）、测试主变并列运行状态的变比测试仪；从根源上测试变压器并列运行的测试问题，能适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术最先进，测试项目最完善，测量参数最全面的变比测试仪。

该仪器采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，最多可扩展存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。

仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。

一、功能特点

 1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。

 2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可自动识别组号。

 3、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。

 4、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。

 5、抗振性好：军品接插件的使用增强了抗振性能。

6、革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来，使用户从主观上可以更轻易的明了各参量的实际意义。

7、 采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。

8、 本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1%，不受工作电源质量的影响。

 9、携带方便：体积小，重量轻。

 10、可选装内部充电电池，现场无需任何电源，即可完成测试工作。
