三级承试设备说明书

发布日期：2020-05-27　点击：3355次

三级承试设备通用版清单

一、高压发生设备
SFZGF-200kV/3mA直流高压发生器
SFZGF-120kV/2mA直流高压发生器
SFYDJ-10kVA/100kV工频耐压试验装置
SFYDJ-5kVA/50kV工频耐压试验装置
SFBP-500kVA/200kV变频串联谐振试验成套装置
SFSBF-15kVA感应耐压试验装置
二、电气测量仪器
SFJS-6000D高压介质损耗测试装置
SFHL-100A回路电阻测试仪
SFFA-103互感器伏安特性测试仪
SFDW-5A接地电阻测试仪
SFRG-3000电容电感测试仪
SFDT-10A接地导通测试仪
SFBZC-3S(20A)变压器直流电阻测试仪(三相同测)
SFBC-VI变压器变比测试仪
SFBX-III变压器绕组变形测试仪
SFKC-4000有载分接开关测试仪
SFGK-9B断路器特性测试仪
SFBD-3000氧化锌避雷器阻性电流测试仪
SFJB-730三相继电保护测试仪
SFFZ-V雷击计数器校验仪
SFDMH-5000V绝缘电阻测试仪
三 、油、气试验仪器
SF6XP-1A检漏仪
SFLD-2000气体微水测试仪
SF2500V兆欧表
SF500V兆欧表
SFMG-2000E数字式双钳相位伏安表

三级承试设备SFSBF-15kVA/600V感应耐压试验装置说明书

变压器和互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验，由于在做全绝缘变压器的交流耐压试验时，只考验了变压器主绝缘的电气强度，而纵绝缘并没有承受电压，所以要做感应耐压试验。纵绝缘试验需要通过倍频电源装置在低压边施加电压，在高压侧感应出高压，从而进行耐压试验。

倍频耐压测试仪是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单、性能可靠、能较好满足变压器、互感器感应耐压试验的需要。

一、技术参数

容量(kVA)	电源电压  （V）	输入频率   （HZ）	输出电压（V）	输出电流 （A）	输出频率 (HZ)	外形尺寸 (mm)	重量 （kg）
15	380	50	600	8.3	150±5%	600×280×400	120

二、工作原理

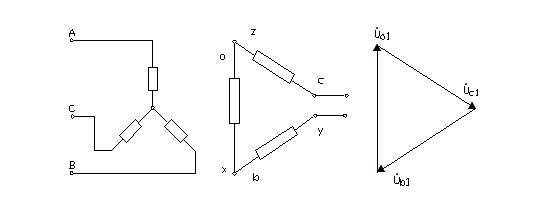

   该装置是由三台单相变压器组成，其工作原理如图一：

图1工作原理图

   三相五柱变压器一次绕组接成星形，二次绕组接成开口三角形，因为加在一次绕组上的电压过励磁，铁心饱和，三台单相变压器磁通中都有基频分量和倍频耐压测试仪分量，三台单相变压器二次开口三角形连接使基频分量相抵消，从而实行开口三角形的倍频耐压测试仪电压输出，通过调节变压器原边电压，实现倍频输出电压的调节。

三、使用方法

本装置为分体式设备，即由倍频耐压测试仪和倍频耐压测试仪控制台两件组成，并设有过流保护、倍频耐压测试仪输出电流监测、电压监测、时间控制。其控制台背面板上接线柱如下图所示：

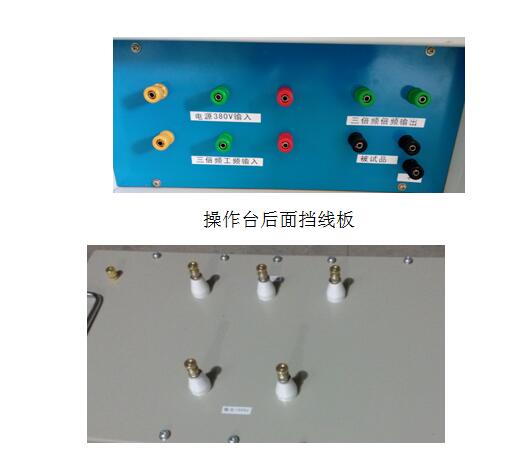

操作台后面挡线板

三倍频发生器面板

操作台                                                    倍频发生器

三倍频工频输入                     ————             工频输入（三接线柱）

三倍频倍频输出                     ————             倍频输出（两接线柱）

被试品                             ————

QF空气开关       KM交流接触器        ST停止按钮      SB2计时开关

SB1起动按钮          SQ1零位开关        KA电流继电器     T调压器    V2倍频耐压输出电压表

HL2起动信号灯       HL1停止信号灯     KT时间继电器       HA报警器  A倍频耐压输出电流表

1.按接线图接入电源和被试品，电源A,B,C接交流三相380V，A2，B2，C2接倍频耐压测试仪的输入接线柱，XA,XC接倍频耐压测试仪的输出接线柱，XA1，XC1接变压器的低压侧a（或b、c）相和0，其余bc及A、B、C相悬空，注意设备接地。

2.接通电源，合上空气开关，倍频耐压测试仪通电（无输出），调压器在倍频耐压测试仪副边调压，控制台绿色指示灯亮，按要求设置时间继电器的耐压时间，一般是40秒。

3.将调压器回零，启动红色按钮（若调压器不在零位，红色按钮无法启动），顺时针转动调压器，此时有电压输出。

4.调压器调压至试验所需电压值，打开耐压计时开关，严密监视被试品和控制台上的电流表、电压表，并作好详细记录。时间到后，蜂鸣器叫，关闭时间继电器，调压器降压回零，试验结束，耐压通过。

5.在试验过程中，被试品出现匝间、层间或段间、相间绝缘击穿现象，则控制回路中试验电流增大，过流继电器立即跳闸断电，表示耐压试验未通过。

6.本装置因采用过激励原理，当铁芯不饱和状态下，输出频率和输出容量会小，在铁芯饱和状态下，输出容量可以达到3KVA。使用时间最好不超过1小时。

7.本装置输出的是150Hz单相电压，若是单相被试品可一次完成，若是三相变压器，试验所加电压是相对地，一般轮换三次，才能完成一台变压器的感应耐压试验。 顺序是a0，b0，c0。

四、外接补偿问题：

对感性负载，一般外接容性补偿，其补偿值为感性负载容量的50%。

对容性负载，一般外接感性补偿，其补偿值为容性负载容量的50%。

五、设备维修及保养：

  本设备请置于通风干燥处保存。
