串联谐振配置方案介绍

发布日期：2020-05-22　点击：1278次

串联谐振试验装置的功能不仅仅只是作用于电力电缆，还可对变压器、GIS、互感器等高电压、大容量的电气设备，下图为串联谐振针对电力电缆的接线图：

串联谐振接线图

从图中我们可以看出，串联谐振是由变频电源、电抗器、激励变压器、分压器和补偿电容器所组成，在每一个所构成部分在整个串联谐振试验装置系统中都有重要的作用，你们可以根据文字标识再结合串联谐振接线图，基本能完成串联谐振对电力电缆试验时的接线方法。

（2）串联谐振配置方案介绍

配置方案归根结底就是电容和电感的匹配，在电容一定的情况之下，要通过调整电抗的大小让谐振频率尽量的接近于工频，配置方案有两个阶段，第一阶段是在最初设计时我们需要综合考虑试验对象电容量大小，电压等级，来确定串联谐振试验装置的装机容量和电抗器组合的逻辑性，既要兼顾现场大容量的设备，又要照顾高电压的设备，还要考虑轻便，匹配度等，第二个阶段是在现场使用时如何匹配，通常，我们出厂的串联谐振都会随机配送产品资料，其中就注明了针对当时您设计时考虑的试验对象的具体配置方法，而且这些配置方法都是我们计算后的方法，在您试验之前，只需要您按照要求携带相关的设备即可，极大的减少您的工作时间和工作量，当然，如果您需要了解更多关于串联谐振的配置方案，可与我们公司售后部联系！

 串联谐振配置方案

（3）电力电缆的串联谐振试验操作方法

按照要求接好线之后，做好全场隔离和防护，就可以开机测试了，需要提醒，当对电缆进行试验时，如果您只对其中某一相测试，您要将不用的测试相短接接地，同时确保足够的安全距离，串联谐振属于高电压大容量试验设备，使用时务必严格按照规范和制度执行。

打开电源，带windows界面加载完毕之后，引导进入操作主界面，串联谐振试验装置的界面有三个操作模式，如果您没有特别的需求，我们建议您使用“全自动”操作模式，既安全，又方便，只需要设置好目标电压值，保护电压值和耐压持续时间即可，点击启动按键，高压指示灯提示电压状态，分压器采集当前电压值，当谐振频率变为试验频率即可产生“谐振电压”。

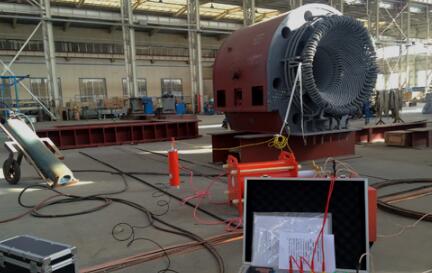

 串联谐振试验装置

如果您对串联谐振操作手册的使用方法，技术参数有更多了解
