安全使用串联谐振应注意哪些？

发布日期：2020-05-22　点击：1232次

近年来，随着电网的迅速发展、科技的提升。以往的工频耐压试验设备容量小已不能满足大型电气设备耐压试验的要求，而且工频耐压试验设备体积大而笨重、噪音大、接线复杂、搬运困难。因此为了满足电网的发展需要，我们采用串联谐振试验装置对试品进行交流耐压试验

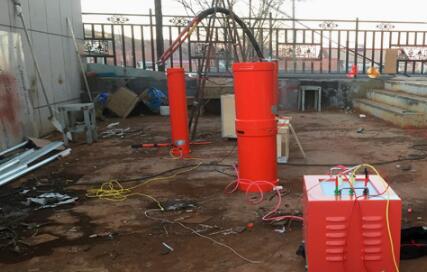

 串联谐振试验装置

上图我们是用串联谐振做电缆交流耐压试验，因试验是高压我们需非常小心注意安全。

1、我们因注意现场接线：有两个地方的试验线必须要用专用的测试线,不能与其他的测试线进行混用。第一个是分压器到控制主机的信号采集线，此线采用同轴信号线。第二就是绝缘高压线,该线是激励变压器与电抗器底部连接的专用线,此绝缘高压线的特点就是能够保证线路不会对地进行放电,保证整个系统的安全运行。

2、如何选择电源：电源一定要按设备要求是接AC220V还是AC380V。220V接入电源进线端的A C两个接线端。380V一定要采用三相380V并接入电源进线端的A,B,C三相。如果380V接入到A,C端是可能造成仪器损坏的,所以我们因注意接通电源部分。

3、在电抗器并联时：电抗器首尾相连的测试线因悬空，不可拖在地上，以防对地放电。

4、安全接地：仪器上所有的接地端必须保证安全接地,特别是激励变压器上的高压尾端是容易被忽略的接地端。

5、非紧急状态下,不可通过使用切断电源的方式使串联谐振试验装置降压停机。此操作容易造成仪器的损坏。在使用放电棒放电后方可拆线。

以上就是串联谐振使用时的注意事项,我们在做高压试验时因遵循高压试验安全原则进行,切不可在非确认安全的情况下进行设备的运行和使用。
