串联谐振生产厂家
发布日期：2020-05-16 点击：1185次
串联谐振在高压电气设备试验中的具体应用是通过电感与电容的参数调节从而产生的谐振．我们在进行串联谐振在高压电气设备试验应用时要注意对相应的设备进行参数大小的调整．从而进行高压电气设备试验串联谐振在高压电气设备试验中的应用．是指将试验的电气设备与串联谐振设备进行调节。
然后在试验的过程中调节电感以及电容的参数大小．从而产生串联谐振，在试验前要检查电气设备与串联谐振的连接状况．确定安全后方能够进行试验．在串联回路产生谐振后，就进行高压测试．测试后就降压完毕。串联谐振在高压电气设备试验中的应用具有良好的效果，在实际的试验中 我们要最好安全防护措施，降低参数的影响，提高试验的准确定。

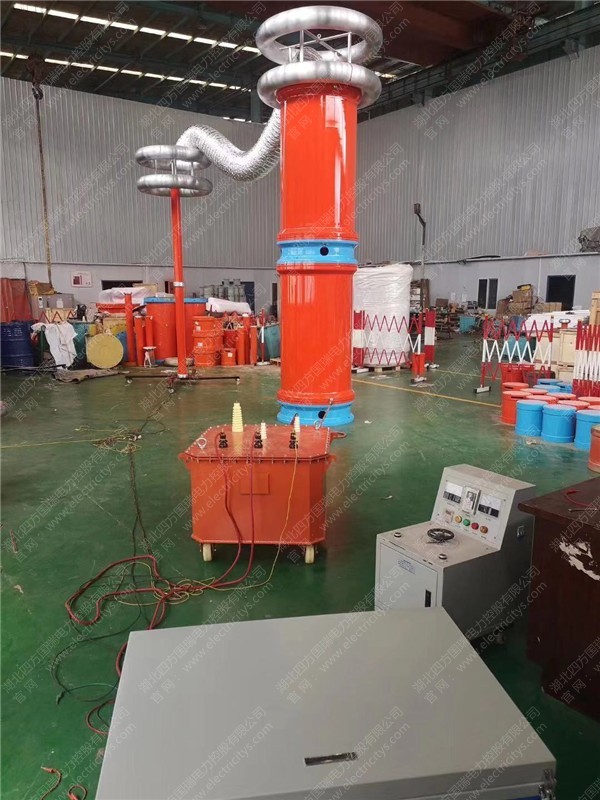

串联谐振试验仪，变频串联谐振装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/（2π√LCX）时，它与被试品CX发生串联谐振。
串联谐振在高压电气设备试验中的应用主要是采用基本的串联回路，在电路的运行中产生谐振，这样就能保证电路的整体电压以及电流产生相同的相位．从而产生相同的无功率电压以及相反的相位反应．这样在高压电气设备试验的过程中使整个试验电路表现出一定的阻性。串联回路产生的谐振电流能够影响到设备电阻的高低．一般情况下在进行高压电气设备试验时。串联的谐振要根据试验的需要进行谐振频率的改变与调节，通常情况下都是由电感与电容进行参数调节的，所以在进行高压电气设备试验的过程中，需要能够产生电容与电感的电容器与电抗器，在实验时，根据具体的要求对电容以及电感进行数值的调节。从而保证内部的电路频率与外部的电路频率相同．从而产生串联回路的谐振电流。只有电容与电感达到最大的电压值才能够保证串联谐振的产生．这样设计的好处是可以在高压电气设备试验的时候根据最大的电路电压进行，有效的实现高压电气设备试验的重要目标。
当串联谐振在高压电气设备试验中应用时．所需要的基本设备包括有，电容器，电抗器，高压变频的电源设备以及变压器等，这些设备都在高压电气设备试验中具有重要的作用。
① 电容器与电抗器可以进行电容以及电感参数的调节．是串联回路产生谐振的重要电气构件．而调压变频的电源设备则是在试验的过程中根据实际的情况进行电压的调节以及频率的改变，有效的保证电路的安全稳定性。避免过电压过着过电流现象导致的电路故障问题的发生。
② 变压器是将电源设备调节的电压进行改变．使其满足高压电气设备试验的要求。串联谐振对高压电气设备试验具有重要的作用． 而高压电气设备试验对整个电力系统具有重要的作用．
1.串联谐振的组成
2. 串联谐振的功能
1）、稳定性、可靠性高。串联谐振系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。
2）、自动调谐功能强大。串联谐振系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。
3）、支持多种试验模式。系统支持“自动调谐+手动调压”,“自动调谐+自动调压”,“手动调谐+手动调压”等试验模式，推荐使用“自动调谐+手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高 .
4）、串联谐振系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能 .
5）、保护功能完善。串联谐振具备零位保护（电压输出控制旋钮不在零位时，禁止系统启动），过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。
