三相微机继电保护测试仪设计原理

发布日期：2020-05-16　点击：1208次

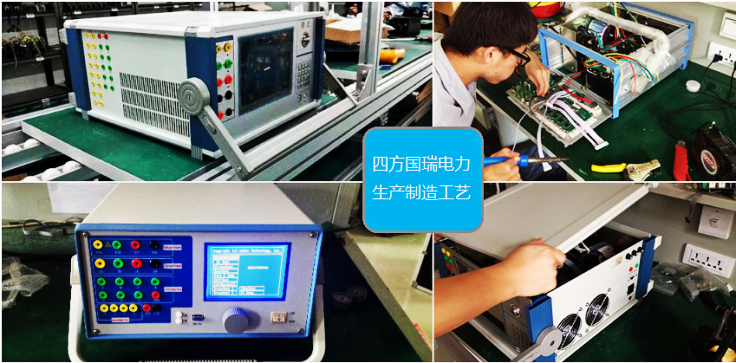

三相微机继电保护测试仪硬件结构

1.4.1. 高性能工业控制计算机

本装置采用高性能工控机作为控制微机，直接运行Window XP操作系统，装置面板带有大尺寸真彩色TFT显示器、内嵌式工业键盘，装置前面板设有多个USB口可方便地进行数据存取、数据通信和进行软件升级等。

试验的全过程及试验结果均在显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便，操作控制由工业键盘进行，操作简单方便，只需简单的计算机知识，极易掌握。

1.4.2. 数字信号处理器微机

装置采用高速数字控制处理器作为输出核心，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。由于点数高，波形保真度高，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现移相、谐波叠加，高频率时亦可保证高的精度。

1.4.3. D/A转换和低通滤波

采用高精度D/A转换器，保证了全范围内电流、电压的精度和线性度，由于D/A分辨力高和波形点数高，D/A转换输出的阶梯波已具有相当好的波形质量，后级仅需较简单的低通滤波器即可滤除高频分量，还原出高质量、高稳定的正弦波，很好地克服了幅值和相位漂移等问题。

1.4.4. 电压、电流放大器

相电流、电压不采用升流、升压器，而采用直接输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流、电压特征。

    功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流或开路，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时，限时时间到，软件自动关闭功率输出并给出告警指示。

1.5 操作使用

1.5.1 开机步骤

将测试仪电源线插入交流220V电源插座上。
打开测试仪电源。

1.5.2 关机步骤

使用鼠标单击界面左下角处的“开始”->“关机”，在弹出的对话框中选择“确定”即可关闭计算机，在确认计算机关闭后，再关闭面板电源开关。关机时请勿直接关闭面板电源开关，请先关闭计算机的Windows操作系统，然后再关闭电源开关。

1.5.4 交流电流源提高输出电流

当使用电流超过测试仪每相输出的大电流时，可将测试仪电流源并联使用。并联使用时，应将并联电流通道的输出相位设为相同，此时输出的电流就是并联电流通道输出幅值之和。

1.5.5 交流电压源提高输出电压

当使用电压超过测试仪每相输出的大电压时，可将两相电压的相位设为相差180°，此时输出的电压就是两相电压通道输出幅值之和。

三相微机继电保护测试仪性能特点：

        1、标准的 4 相电压 3 相电流输出 具有 4 相电压 3 相电流输出，可方便地进行 各种组合输出进行各种类型保护试验。每相电压可输出 120V，电流三并可输出 120A， 第 4 相电压 Ux 为多功能电压项，可设为 4 种 3U0 或检同期电压，或任意某一电压值 的情况输出。
        2、单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操 作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进 行检定，并可模拟各种复杂的瞬时性、转换性故障进行整组试验。开机即可 使用，操作方便快捷。
        3、双操作方式，联接电脑运行 通过 Windows 平台上的全套中文操作软件，可 进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定 值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
        4、软件功能强大 可完成各种自动化程度高的大型复杂校验工作，如三相差动 试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各 种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
        5、开关量接点丰富 继电保护测试仪为 8 路接点输入和 4 对空接点输出。输入HY702 微机继电保护测试仪 接点为空接点和 0～250V 电位接点兼容，可智能自动识别。输入、输出接点可根据用 户需要扩展。
        6、大屏幕 LCD 显示屏 本机采用 320×240 点阵大屏幕高分辨率图形液晶显示 屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清 晰。
        7、自我保护 采用合理设计的散热结构，并具有可靠完善的多种保护措施及电 源软启动，和一定的故障自诊断及闭锁功能。
        8、具有独立专用直流电源输出 装置设有一路 110V 及 220V 专用可调直流电 源输出。
        9、性价比高 属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具 大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

技术要求：

交流电流输出

直流电流输出

交流电压输出

直流电压输出
