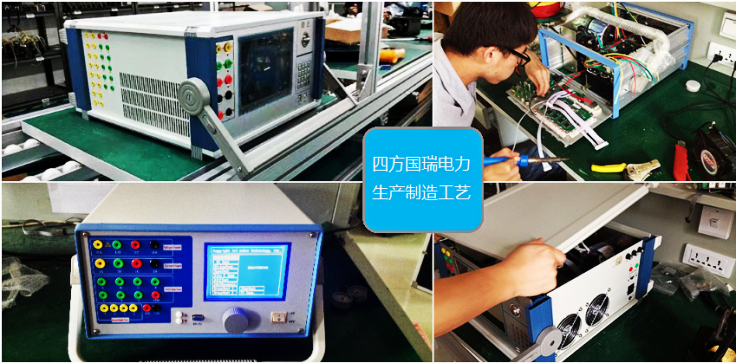

三相微机继电保护测试仪性能特点

发布日期：2020-05-16　点击：1067次

性能特点

1、使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。

2、高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。

3、配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

4、配备有外接USB接口，可以方便地进行数据存取和软件维护。

5、无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。

6、采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。

7、可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。

8、功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到最大时，波形仍能保证不失真、不削峰。

9、开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作。

10、可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。

11、采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。

12、仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施，支持输出波形监视，和一定的故障自诊断及闭锁功能。

技术指标

1、 交流电流源

三相共用中性点的电流源，电流上升下降时间 ＜100μs

最大输出功率：450VA/相

输出准确度：

0.1A～2A准确度	±5mA
2A～10A准确度	±0.1%
10A～40A准确度	±0.2%

分辨力：

0.1A～10A分辨力	1mA
10A～40A分辨力	5mA

单相连续输出时间：

0.1A～10A输出时间	不限时
10A～20A输出时间	≥60秒
20A～30A输出时间	≥10秒
30A～40A输出时间	≥5秒

2、 交流电压源

四相共用中性点的电压源，电流上升下降时间 ＜100μs

最大输出功率：≥75VA/相

输出准确度：

1V～5V准确度	±5mV
5V～125V准确度	±0.1%

分辨力：

1V～10V分辨力	1mV
10V～125V分辨力	5mV

3、 直流电流源

单相输出范围：-10A～+10A或0～20A

最大输出功率：300VA/相

输出准确度：

±0.1A～±2A准确度	±10mA
±2A～±10A准确度	±0.2%

分辨力：5mA

4 、直流电压源

直流电压输出范围：-150V～+150V或0～300V

最大输出功率：≥100VA

输出准确度：

±1V～±5V准确度	±10mV
±5V～±150V准确度	±0.2%

分辨力：

±1V～±5V分辨力	5mV
±5V～±150V分辨力	10mV

5 、交流电压、电流源角度

相角范围：0°～ 360°

准确度：±0.1°

分辨力：0.01°

6 、交流电压、电流源频率

频率范围：1～2000Hz

能叠加2～20次任意幅值的谐波及直流

输出准确度：

1Hz～65Hz	±0.001Hz
65Hz～2000Hz	±0.02Hz

分辨力：0.001 Hz

7、 计时精度

1ms～1S	±1ms
1S～999999S	±0.2%

8、 开入量

      16路独立开关接点输入，自动识别有源接点的极性

兼容空接点与15V～250V有源接点

9 、开出量

      8对可编程开关空接点输出

接点容量：250VDC，0.5A 或 250VAC，0.5A

10、 同步性

电压电流同步性 ≤10μS

11、 辅助直流电源

      110V/220V直流供电

功率：110W

12、 供电电源

交流输入电压

额定值：220V± 10%

基准值：220V± 2%

交流供电频率：

额定值：50Hz± 10%

基准值：50Hz± 2%

13 、使用环境条件

环境温度：－10℃～+40℃

相对湿度：≤90%

大气压强：80～110kPa

14、 箱体尺寸与重量

箱体尺寸（长×宽×高）：420mm×215mm×470mm

重量：22千克
