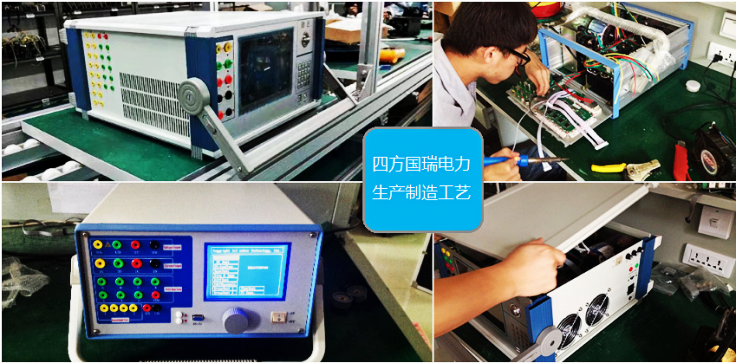

微机继电保护测试仪 工控机型

发布日期：2020-05-16　点击：1161次

功能简介：

该设备满足继电保护现场所有试验要求。工控机型，本仪器具有标准的四相电压，三相电流输出，电压125V/相，电流40A/相。三相并联可达120A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美实用。并且携带方便。

技术特点：

1可满足现场所有试验要求。本仪器具有标准的四相电压，三相电流输出，电压125V/相，电流40A/相。三相并联可达120A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。

2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3、Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。

4、本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。

5、配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

6、主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。

7、功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。

8、采用USB接口直接和PC机通讯，无须任何转接线，方便使用。

9、可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法

10、具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。

11、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（1A）。以提供给需要直流工作电源的继电器或保护装置使用。

12、具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

技术参数：

 1、 交流电流源:

相电流输出（有效值）： 0--40A/相，精度0.5%

三相并联输出(有效值)： 0--120A/三相同相位并联输出

相电流长时间允许工作值(有效值)： 10A

每相*大输出功率 ：420VA

三相并联电流*大输出功率 ：900VA

三并电流*大输出允许工作时间 ：10s

频率范围： 0--1000Hz 精度：0.001Hz

谐波次数： 2--20次 相位：0--360° 精度：0.1°

2、直流电流源:

电流输出： 0--±20A/相 ：精度 0.5%

3、交流电压源:

相电压输出（有效值）： 0--125V/相 精度：0.5%

线电压输出（有效值）： 0--250V

相电压/线电压输出功率 ： 75VA/100VA

频率范围： 0--1000Hz 精度：0.001Hz

谐波次数： 2--20次 相位：0--360° 精度：0.1°

4、直流电压源:

相电压输出幅值：0--±150V 精度：0.5%

线电压输出幅值：0--±300V

相电压/线电压输出功率： 90VA/180VA

5、开关量端子:

开关量输入端子： 8对

空接点： 1--20mA，24V 装置内部有源输出

电位翻转： 0--6VDC为低电平

15--250VDC为高电平

开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A。

6、时间测量范围:

范围 1ms--9999s 测量精度 1ms

7、体积重量:

体积 470 (mm)×250 (mm)×560 (mm); 约21.6Kg
