三倍频感应耐压装置操作方法

发布日期：2020-05-12　点击：3147次

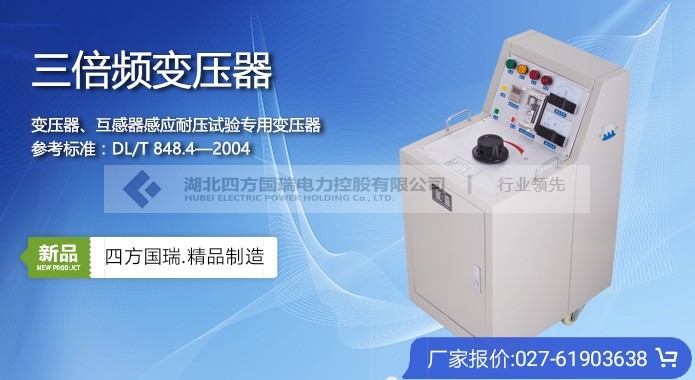

三倍频感应耐压装置通过施加倍频电源装置，以提高绕组间绝缘的试验电压，从而达到耐压试验的目的。此次三新定制SBF-30KVA倍频试验变压器采用分体式结构，试验变压器与控制台自成一体，方便试验过程中配合被试品随时移动位置。

下面就三倍频发生器的操作方法整理一篇图文教程，供用户参考。

一、试验设备

试验对象：电压互感器。

试验设备：30KV调压控制台、30KV试验变压器、电源输出线、倍频连接线、接地线、U型插片。

二、试验接线

准备工作：将测试线的接头处套上U型插片，方便后期接线。

1.电源接线

试验变压器接入三相电。面板上有红、绿、黄三个接线柱，分别用红、绿、黄三种颜色的电源线一侧接入试验变压器的接线孔，另一侧接入电源插座。

调压控制的接入的两相电。在控制台背面，有两个红黑两个接线端子，下标电源输入220V，将红黑电源线一头插入接线孔，一头插入电源插座，即完成控制台的接线。

2.控制台与试验变压器接线方法

用倍频连接线将控制台的倍频输入与试验变压器的倍频输出连接。红黑两根线为一组，将红线接入红色接线端子，黑线接入黑色接线端子。

3.控制台与被试品互感器的接线方法

用测试线将频率控制台的频率输出端子与互感器的感应端子相连，同样的，红线接入红色接线端子，黑线接入黑色接线端子。互感器则无强制要求。

三、操作步骤

1.启动电源，电源指示灯亮起。然后按下启动按钮，红色工作灯亮。

3.待升压达到额定电压等级时，停止升压，设备自动完成耐压试验。

4.耐压试验结束后，将调压盘回位，断电，试验结束。

四、注意事项

1.调压控制左右两侧各有一个指针表头，左侧为电压输出电压，右侧为输出电流表头。在试验正常的情况下，输出电压表头的指针显示会随着升压过程变化，但输出电流表头维持不动。当输出电流表头指针发上变化时，表明试验过程中出现泄漏电流，设备过电流保护措施自动启动，强制关闭设备，停止试验。

2．在试验过程中，如被试品的电容量不大时，补偿电抗器一般不需接入线路。如被试品电容电流过大时，则应将补偿电抗器两端与被试品两端并联，进行电流补偿，从而提高整个试验回路的功率因数，降低输出电流。

3．因该装置是在超饱和状态下工作，因而接入三相线路的时间应尽量短，一般不超过五分钟。试验被试品时，试验时间不能超过40秒；

4．在使用整体式倍频试验变压器时，控制箱中的接触器线圈电压为倍频试验变压器输出电压的1/3，绝对不能用150HZ电源试用。
