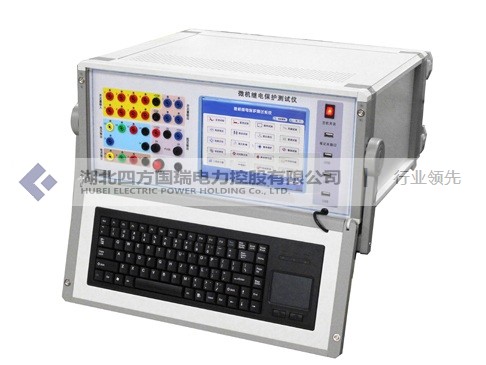

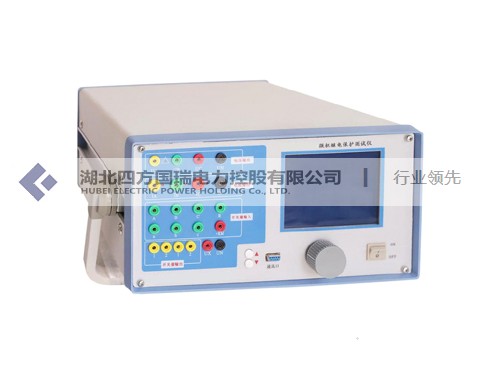

微机继电保护测试仪简单方便

发布日期：2020-05-12　点击：3302次

我微机继电保护测试仪公司根据现场需要,研制出了互感器测试仪。可满足用户对电流互感器的误差(比差、角差)的测量。精度高、稳定性好体积小,重量轻的特点极大方便了用户。

微机继电保护测试仪主要特点

1、国家标准测量电流互感器与非标淮测量电流互感器的1%-120%(S级)的规程误差(角差、比差)。国家标准测量电流互感器与非标准测量电流互感器的1%-200%

2、(S级)的任意误差(角差、比差)

3、一次测量与显示国家标准测量电流互感器上限负荷与下限负荷下的标准以及任意误差(角差、比差)

4、一次测量与显示测量电流互感器两组实际任意负荷下的标准以及任意误差(角差、比差)。

5、检测已知电流互感器的变比以及测量非已知电流互感器的变比。

6、320*240大屏幕液晶显示,全中文界面。接线、操作简单,携带方便

7、可进行各种测量数据的存储和打印,方便用户查询可以选配我公司现场便携式工作电源,方便现场不便取电源需要(一次充电可满足现场测试100只电流互感器)

微机继电保护测试仪注意事项

1.微机继电保护测试仪开机无显示,请检查电源是否接好,保险是否熔断

2.存储记录中,存储的时间为乱码。当前存入一组空数据,不断电下再次查看存储记录中的存储数据。

3.本界面是基于本公司开发的通用平台,显示部分与测量部分分开。当测量某个项目时,虽然可以按“取消”键退出当前测量项目的页面,但是仪器还在进行这个项目的测量,此时切勿触摸被测品以及测试夹!

5.仪器在任何时候发生死机、花屏、白屏现象,或中断仪器测量,请按“复位”键,或者关机

6.由于仪器的显示部分与测量部分分开,当任一界面显示全为星号,则本仪器内部不能正常通讯。若重复“复位”与关机不能修复时,仪器已损坏。请与我公司联系。

7.仪器在测量带磁分路补偿的CT时,有可能出现测量值在1%(带S级、5%、20%等较小百分比下的误差值与传统方法测得的误差值有较大差别,这是由于该测试仪的测试方法所决定的。因为在该测试方法的基础上,无法测出磁分路补偿的补偿量;但100%、120%电流百分比下,满足仪器的检定条件

微机继电保护测试仪、链型绝缘结构的各个二次绕组分别绕在不同的圆形铁心上,将几个二次绕组合在一起,装好支架,用电缆纸带包扎绝缘,可用机器包扎也可手工包扎,微机继电保护测试仪手工包扎时,采用折边纸带提高效率。二次绕组外包绝缘的厚度大约为总绝缘厚度的一半或路少一些。之后,绕一次组,再手工包扎另一部分绝缘。显然,这种结构只能部分实现机械包扎。图1-19为链型绝缘结构图链型结构的一次绕组可用纸包铜线连续绕制而成,可以实现较大的一次安匝以提高互感器的准确度;也可用分段的纸包铜线绕制,然后依次焊接成一次安匝。由于焊头不可能多对于额定一次电流较小的互感器,这种绕组不可能实现较大的一次安匝,影响到互感器准确度的提高,额定一次电流较大时,可不用焊头,可用半圆铝管制成一次绕组。两个半圆合成一个整圆。每个半圆即是一次绕组的一段(只有一匝),通过串、并联换接来改变电流电容型绝缘的全部主绝缘都包在一次绕组上,若为倒立式结构,则是包在二次绕组上,为了充分利用材料的绝缘特性,在绝缘内设有电容屏,使电场均匀。这些电屏又叫做主屏。最内层的主屏接高电压、最外层的主屏(地屏)接地。倒立式结构则相反,最外层接高电压,最内层接地。微机继电保护测试仪各主屏形成一个串联的电容型组,若主屏间电容接近相等,则其中电压就接近于均匀。图1-20为U字形电容型绝缘的结构原理图。电屏用有孔铝箔制成或半导体细制成,铝箔打孔是为了便于绝缘于燥处理和浸油处理。为了改善主屏端部的电场,在两个主屏之间放置有一些比较短的端屏(简称为端屏)。铝箔电屏比较脆弱,打孔之后容易像扯邮票一样扯开,致使电屏产生裂缝,在设置电屏和包扎绝缘时都要特别小心采用特殊的半导体纸做电屏是取代铝箔电群的改进方法,它既可避免电屏开裂,又利于干燥和浸油处理。
