微机继电保护测试仪第三代新技术评析

发布日期：2020-05-12　点击：1044次

微机继电保护测试仪低频法测试伏安特性的原理:在CT的励磁电感相同的情况下,励磁阻抗值与频率成正比。因此,要使励磁电感达到相同饱和,所施加电压的频率越低则电压的幅值越低,这就是低频法测试伏安特性的基本原理。低频法测量可以降低所加电压幅值(即降低所加电压的功率),从而实现体积小重量轻,并且测量精度大大提高,既可用于保护CT的伏安特性也可用于计量CT的比差角差测量。该法可以实现对所有CT的全面完整测试电压法测量变比的原理:在CT二次绕组上施加交流电压,在原方将会产生感应电压二次绕组铁心上的交流电压与一次侧感应电压幅值之比理论上等于匝比与在一次侧通大电流的直接法相比,这种变比法不需要大电流,具有测试设备容量小安全可靠等特点

微机继电保护测试仪这种CT变比测试方法也被称为间接法。

微机继电保护测试仪第三代主要特点:

◆功能全面:可用于各种型号CT(含TP类)的伏安特性、10%误差曲线变比相位极性、二次绕组电阻、二次回路负荷、比差以及角差以及在不同工作电流不同负载情况下的比差、角差等稳态或暂态特性测试

◆测量校核各种型号的CT,包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到30KV的CT、变压器套管CT

◆覆盖从保护CT、计量cT的全面通用测试,包括TP级暂态CT、饱和电压高达数万伏的CT、变压器套管CT等。这是工频直接法无法比拟的技术和应用优势。

◆高精度测量:由于测量电压范围小,可以实现高测量精度,精度达0.05%

◆仅需输出较小电压和功率,因而体积小,重量轻,轻小便携

◆测量结果的自动处理:实时显示测试数据并描绘曲线,自动存储和打印。并可上传电脑管理和存档

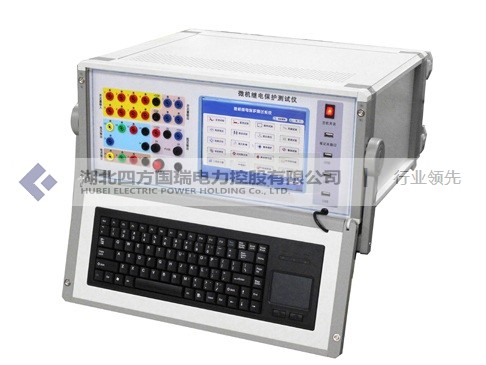

微机继电保护测试仪基本结构由测试仪主机和外配的升压器、外配的升流器组成,其中外配升压器、升流器为选配件。标准配置为主机十外配升压器,该标准配置可以完成全部功能试验。测试仪主机包含内置升压器,内置升流器,微机控制系统,320x240点阵大屏幕全汉化LCD,微机继电保护测试仪微型打印机等部分组成。测试仪主机可以直接用于做CT伏安特性、变比极性、PT激磁特性、变比、极性等试验金源:品质如金,源于创新如果测试仪主机输出电压范围不能满足要求,可以采用选配的外接升压器进行试验将测试仪主机输出电压接至外接升压器进行二次升压至2000V用信号线缆将其与机数据接口接好即可如果测试仪主机内置升流器输出电流范围或功率不能满足要求,可以采用选配的外接升流器进行升流。将测试仪主机内置调压器输出电压接至外接升流器其输出电流可达1500A。用信号线缆将其与主机数据接口接好即可2.3液晶显示说明测试仪采用320×240点阵高分辨率液晶显示屏作显示器,试验的全过程及试验结果均在显示屏上显示,全套汉字化操作界面,清晰美观,简单方便无需专门计算机知识即可掌握

微机继电保护测试仪是一台性能价格比高的多功能测试仪器。微机继电保护测试仪本仪器采用高效低耗优质材料和特殊绕法的升压器,微处理器进行数据采集、分析和存储,内置微型打印机可打印测试数据和曲线。一人操作即可完成全部测试工作。本机具有重量轻,携带、操作方便。该仪器性能独特,是目前不可多得的测试装置,和传统的试验工作量相比可以节省80%的工作量,大大提高工作效率和安全性。比如,仪器可以一次升流就同时三通道(3个二次绕组)进行变比值测量可选配外接升压器和升流器选配的外接升压器最高可升至2000、5A,选配的升流器可升至1500A、4000VA。自带大屏幕图形LCD全汉化图形界都有详尽的中文菜单和注释说明,直观便捷。测试时直接显示伏安曲线图,清晰美观,直观方便,面板自带打印机可随时打印曲线图及测试数据带有万年历、实时时钟,大容量存储器。可存储试验的时间和日期,数据掉电不会丢失体积小重量轻,带有防震包装箱,方便携带流动试验
