双臂电桥使用方法

发布日期：2017-09-26　点击：1952次

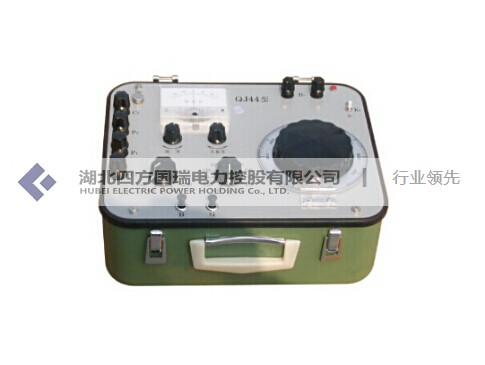

QJ44携带式直流双臂电桥，按ZBY164-83国家专业标准生产，内附集成电路电子检流计和内附工作电源。适用于工矿企业、实验室或车间现场，对直流低值电阻作准确测量。如用来测量金属导体的导电系数、接触电阻、电动机变压器的电阻值，以及其它各类直流低电阻。

产品特征

QJ44 双臂电桥内附电子检流计系采用集成电路，比采用分立元件的晶体管检流计降低了成本并大大提高了仪器的可靠性与稳定性。检流计灵敏度可自由调节，电子检流计分度值≤1×10-7A/mm；因此仪器具有足够的灵敏度。

使用方法

    1、在电池盒内装入1.5伏1号手电筒电池1～5节并联使用和1～2节6F22、9伏并联使用。此时电桥就能正常工作。如用外接直流电源1.5～2伏时电池盒内的1.5伏电池应全部取出。

   2、“B1”开关扳到零位置，等稳定后（约5分钟，调节检流计指针在零位）。

   3、灵敏度旋钮应放在最低位置。

   4、将被测电阻，按四端连接法，接在电桥相应的C1、P1、C2、P2的接线上。

   5、估计被测电阻值大小，选择适当倍率位置，先按“B”开关，再按“G”开关，调节步时读数和滑线读数，使检流指针在零位上。如发现检流计灵敏度不够，应增加其灵敏度，移动涔线盘4小格，检流指针偏离零位约1格就能满足测量要求，在改变灵敏度时，会引起检流计指针偏离零位，在测量之前，随时都可以调节检流计零位。被测电阻按下式计算：

  被测电阻值=倍率读数×（步时读数+滑线读数）

产品参数

1、准确度等级：0.2级。

   2、使用温度范围：5～45℃

   3、量程系数：×0.01、×0.1、×1、×10、×100五档

   4、有效量程：0.0001～11欧姆

   5、误差附合下式：Elim=±(+X)

        Elim—允许误差极限：Ω；

       C—误差等级指数；

       RN—基准值；

       X—标准盘示值。

       各含量系数时，C及RN取值见表1：

文章来源:湖北四方国瑞电力控股有限公司 技术部
