电缆故障测试仪的工作原理和操作方法
发布日期：2017-09-26 点击：1892次

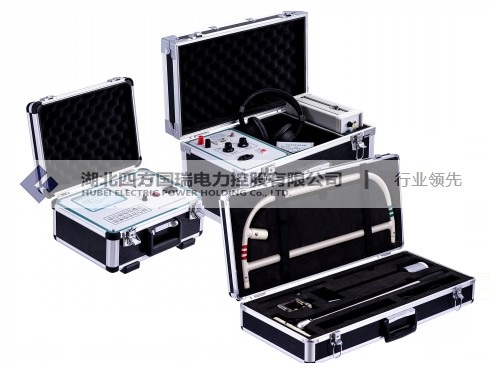

电力电缆有的架在高空，有的深埋于地下，如果电缆因为受潮、受热过度等发生故障，会导致大面积停电的发生，而依靠人力进行排查显然效率和成功率都比较低，因此电力企业急需一种能快速准确的找出电缆故障点的设备，电缆故障测试仪便应运而生了。 新时代的电缆故障测试仪，集嵌入式计算机技术、网络化服务技术、USB通信技术，数字信号处理技术于一体，可以用于用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理，以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试。 本文简单阐述新式电缆故障测试仪的构造及工作原理。 电缆故障测试仪的基本构造一般为： 仪器主机：故障预定位关键设备，用来测试电缆全长及故障长度。 路径信号发生器：发射路径寻测所必须的路径信号发生设备。 路径/故障定位仪：路径寻测时用作路径寻测信号处理设备以及故障定位时用作故障定点信号处理设备。 电缆故障测试仪的基本工作原理：

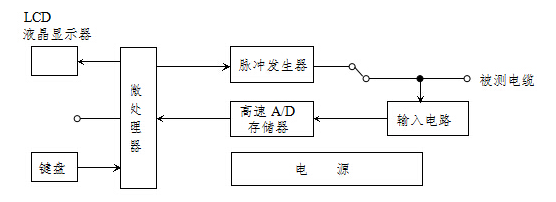

当仪器处于闪络触发方式时，故障点瞬间击穿放电所形成的闪络回波是随机的单词瞬态波形，因此测试仪应具有存储示波器的功能，可捕获和显示单子瞬态波形。电缆故障测试仪采用数字存储技术，利用高速A/D转换器采样，将输入的瞬态模拟信号实时地转换成数字信号，存储在高速存储器中，经CPU微处理 后，送至LCD显示控制电路，变为时序点阵信息，于是在LCD屏幕上显示当前采样的波形参数。当仪器处于脉冲触发方式时，仪器按一定周期发出探测脉冲加入被测电缆盒输出电路，即时启动A/D工作，其采样、存储、转换和处理方式与上述周期基本相同。 一般在进行电缆故障测试的基本步骤为： 步骤1 电缆端头处理与绝缘测试 1、将故障电缆始端及电缆终端从接线端子上面拆掉。电缆上不要留有任何负载及互感器。 2、 电缆始端的铠装从接地体上拆开，电缆终端的铠装不改动。 3、 将电缆始端和电缆终端A、B、C三相距离大地之间以及各相之间保持10厘米以上的安全距离。 4、 用绝缘表测试各A、B、C三相的绝缘情况，对绝缘情况作好记录。 步骤2 故障预定位 /1、 用低压脉冲法测试电缆全长。 步骤3 用高压冲闪法测试电缆的故障点到始端的电缆长度。 步骤4 故障电缆路径寻测 电缆始端接路径信号发生器发射路径信号，然后用路径/故障定位仪寻找电缆的路径。 步骤5 故障点精确定位 由步骤2和步骤3的结果会得到故障点的大致位置。保持电缆始端持续脉冲放电，到故障点所在的大致位置处，沿电缆正上方定位故障。
湖北四方国瑞电力控股有限公司位于湖北省武汉市东湖开发区光谷大道303光谷芯中心。是专业从事开发，研制，生产和销售变频串联谐振试验装置，断路器测试仪，直流电阻测试仪，开关测试仪，继电保护装置，电缆故障测试仪，绝缘电阻测试仪，互感器测试仪，氧化锌避雷器特性测试仪和互感器伏安变比极性综合测试仪等电气测试设备，电力系统综合自动化及智能仪器仪表的生产型高新技术企业。
文章来源:湖北四方国瑞电力控股有限公司 技术部
