哪些因素会影响串联谐振试验?

发布日期：2023-04-07　点击：2901次

1、天气的影响

湿度高的情况下，引线电晕损耗大大增加，同时周围电磁场的干扰也增大，使得Q值下降。

当试验时温度较高时，电路的等效电阻大大增加，从而使Q值降低。

2、试验时间的影响

随着试验时间的延长，设备受热，等效电阻增大，Q值也呈下降趋势，在大暑天这种现象十分显著，往往设备需要休息30分钟才能继续使用。

3、电抗器的影响

电抗器如果放置在铁板等金属部件上时，形成了涡流损耗，等效电阻增大。

4、高电压试验频率不选较好谐振点对Q值的影响

在应用中，发现当电压升到接近试验电压时，电压上升速度太快并伴有较大的电压波动，甚至能导致电压保护动作，使试验必须重新开始，这对设备安全是不利的，但如果电压保护值设定过大，就不能很好的起到保护被试设备免受过电压的作用，因此，一般在2％试验电压下调到较好谐振频率，之后在不超过40％试验电压情况下再调整一下频率，且稍稍偏小一点，避免出现上述现象。

5、高压引线的影响

单项电气设备进行交流耐压试验时，由于试品电容量小，高压引线对试验的影响不大。可到户外配电装置整体进行交流耐压试验时，设备的安装高度随电压等级增加，电压等级越高，高压引线越长。一般高压引线较长，电晕损耗增强，回路中等效电阻增大，它形成的杂散电容并联在被测电容上，回路谐振频率下降，使得Q值下降;同时周围电磁场的干扰也增大，使得Q值下降，因此，在进行高电压等级电气设备交流耐压试验时，尽量采用波纹管高压引线。

所以，在进行交流耐压试验时，除了依靠串联谐振的良好性能外，还要注意均压措施，如：合理的选择导线、合理的布置试验现场、合理安排时间等，还可以采取散热祛湿的方法减少设备受热受潮时对Q值的影响。

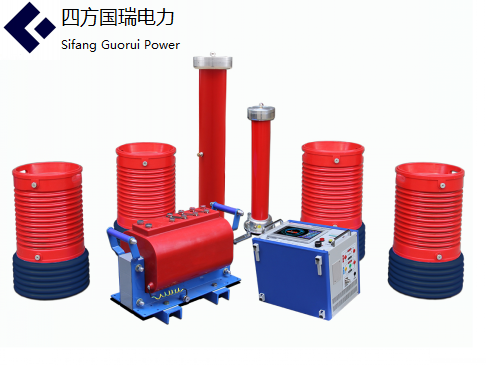

四方国瑞电力生产的串联谐振装置，拥有独家专利的贯穿散热通道，可以有效改善温度对试验的影响；串联谐振耐压装置采用环氧树脂真空浇注一次性成型，可以有效的防潮。
