变频串联谐振试验前中后有哪些注意事项？

发布日期：2023-04-07　点击：1131次

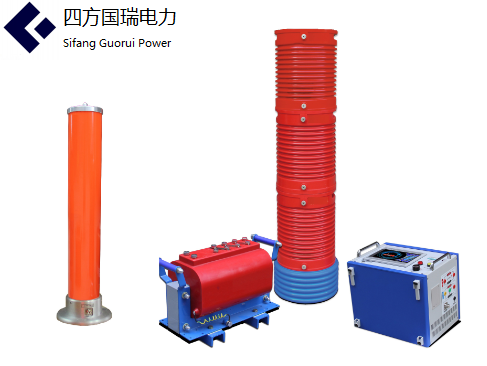

变频串联谐振全套设备主要由变频源、励磁变压器、谐振电抗器、高压分压器和补偿电容器五部分组成。它是应用LC串联谐振产生交流高压电源来进行工作。通过改变试验回路中的电感、频率、是回路处于谐振状态，采用这种方法能满足高压、大电流的试验要求。用串联谐振做交流耐压试验时应注意以下几点:

试验前应注意的事项

1)检查被试品外观，了解被试设备的非破坏性试验项目是否合格，若被试品有缺陷或异常，应在排除以后再进行试验；

2)试验现场周围应围好栏杆，挂好试验进行中的警示标志牌，并派专人监视；

3)将被试设备的绝缘表面擦拭干净，将试验设备、被试品的外壳和非被试绕组可靠接地。

对多油设备应按有关规定使油静止一定时间后再做试验，如: 大容量变压器，应使油静止12~24h;3 ~l0kV变压器，应使油静止6-12h；

4)调整保护球间隙，使其放电电压为试验电压的105%~110%，连续试验二次，应无明显差别，并检查过电流保护装置动作的可靠性；

5)根据试验接线图接好线后，应有专业人员检查，确认无误(包括引线对地距离、安全距离等) 后方可准备加压；

6)加压前要检查调压器是否在要位，确认在露位后方可加压，而目要在高呼“加高压”后才能实施操作；

试验中应注意的事项

7)对于升压速度，在试验电压的30%以下时可以稍微快一些，其后升压应均匀，约按5%试验电压/s进行升压，或升至额定试验电压世界为10~15s；

8)升压过程中不能急升急降，应监视电压表及其他仪表的变化，0.5倍额定试验电压时，读取被试设备的电容电流，当升至额定电压时，开始计算时间，重读取电容电流，时间到后缓慢降下电压至零，再断开电源；

9)试验中若发现电压表指针摆动很大，被试物发出异常响声，毫安表的指示急剧增加，被试物冒烟、冒火、绝缘表面发等连续火花放电等情况时，应立即降下电压，在高压侧挂上地线后，查明原因；

10)被试设备无明确规定者，一般耐压时间为1min;绝绿棒等用具耐压时间为5min。试验完毕应及时挂上地线，然后接触有关部位，应无发热现象；

试验后应注意的事项

11)试验前后应测量被试设备的绝缘电阻及吸收比，两次测量结果不应有明显差别。
