432kVA/216kV串联谐振装置
发布日期：2021-08-04 点击：43070次
432kVA/216kV串联谐振装置-四方国瑞电力厂家
一、被试品试验要求：
满足GB 50150 - 2006电气装置安装工程电气设备交接试验标准对110kV及以下变压器、交联电缆、GIS设备等设备交接试验的交流耐压试验要求。
1、满足110kV，100000KVA及以下变压器的交流耐压试验要求。
2、满足110KVGIS的交流耐压试验，最高试验电压200KV。
3、满足110KV（500 mm2 ）及以下交联电缆的交流耐压试验，最长试验电缆1.2km。
4、满足35KV（300 mm2 ）及以下交联电缆的交流耐压试验，最长试验电缆2km。
5、满足35KV的主变的交流耐压试验。
6、满足10KV的主变的交流耐压试验。
7、满足10KV（300 mm2 ）及以下交联电缆的交流耐压试验，最长试验电缆5km。
二、装置试验容量确定：
设计八节电抗器，电抗器单节为54kVA/27kV，系统总容量为432kVA/216KV。
三、装置的技术参数及功能：
1. 额定容量： 432kVA；
2. 输入电源： 单相380V电压，频率为50Hz；
3. 额定电流： 216KV；
4. 工作频率： 30-300Hz；
5. 波形畸变率： 输出电压波形畸变率≤1%；
6. 工作时间： 额定负载下允许连续60min；过压1.1倍1分钟；
7. 温 升： 额定负载下连续运行60min后温升≤65K；
8. 品质因素： 装置自身Q≥30(f=45Hz)；
9. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
10. 测量精度： 系统有效值1.5级；
四、装置遵循标准：
GB1094
《电力变压器》
GB4208
《外壳防护等级》
GB311.1
《高压输变电设备的绝缘配合》
GB2900
《电工名词术语》
GB5273
《变压器、高压电器和套管的接线端子》
GB7449
《电力变压器和电抗器的雷电冲击和操作冲击试验导则》
GB10229-88
《电抗器》
GB191
《包装贮运标志》
GB/T16927.1-2-1997
《高电压试验技术》
GB10237
《电力变压器绝缘水平和绝缘试验外绝缘的空间间隙》
ZBK41006-89
《试验变压器》
GB7328-87
《变压器和电抗器的声级测量》
IEC 358（1990）
《耦合电容器和电容分压器》
IEC 1000
《电磁兼容性》
GB4793-1984
电子测量仪器安全要求
GB/T2423.8-1995
电工电子产品基本环境试验规程
GB/T3859.1－1993
半导体变流器基本要求的规定
GB/T3859.2-1993
半导体变流器 应用导则

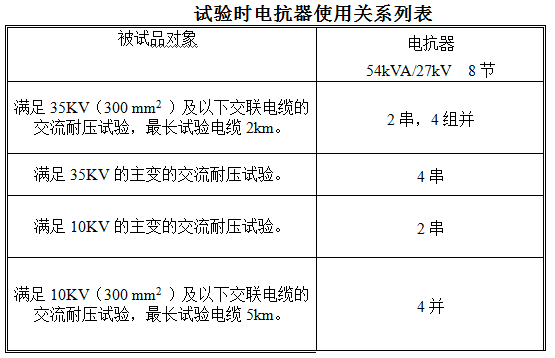

五、电缆与电抗器对照表：
8台电抗器的配置使得系统简洁，同时提供了每次可根据被试电缆的长度、截面选择携带电抗器个数的条件及其不同的组合使用。
六、装置主要配置技术参数：
（1）变频电源： SFXZ-BP-20kW/400V
1. 额定输出容量： 20kW
2. 工作电源： 380±10%V（单相），调频
3. 输出电压： 0 – 400V，单相，
4. 额定输入电流： 50A
5. 额定输出电流： 50A
6. 输 出 波 形： 正弦波
7. 电压分辨率： 0.01kV
8. 电压测量精度： 0.5%
9. 频率调节范围： 30 – 300Hz
10. 频率调节分辨率： ≤0.01Hz
11. 频率稳定度： 0.1%
12. 运 行 时 间： 额定容量下连续60min
13．温 升： 额定容量下连续运行60min元器件最高温度≤65K;
14. 噪 声 水 平： ≤50dB
15. 性能特点：
l 具备强大的自动调谐功能。自动扫频，在频率范围30-300Hz内自动寻找谐振点。频率分辨率0.01Hz；
l 试验控制方式灵活。支持多种试验模式，自动试验时，可随时切换到手动控制状态,进行手动调频，调压；
l 耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示用户电压异常波动，由用户根据试验情况进行操作；
l 保护功能完善。具有零位、过流、过压及闪络保护功能，充分保证系统可靠性；
l 超大液晶显示扫频曲线波形，电源电压和电流，高压输出的频率、电压、电流，控制界面同屏显示，触摸屏操作，直观清晰，特别适合现场试验。
l 触摸屏操作，带数据保存。
l 重量轻。约20kg。
（2）励磁变压器： GB- B20kVA/5kV/0.4kV
1. 额定容量： 20kVA；
2. 输入电压： 380V，单相；
3. 输出电压： 5KV；
4. 结 构： 干式；
5. 重 量： 约45 kg；
（3）高压电抗器： SFXZ - K54KVA/27kV
1. 额定容量： 54kVA;
2. 额定电压： 27kV；
3. 额定电流： 2A；
4. 品质因素： Q≥50 (f=45Hz)；
5. 结 构： 干式；
6. 重 量： 约40kg；
（4）电容分压器： FRC- F216kV
1. 额定电压： 110kV；
2. 介质损耗： tgσ≤0.5%；
3 分压 比： 1000：1
4. 测量精度： 有效值1级;
5. 重 量： 约10kg；
