440kVA/22kV/220kV变频串联谐振

发布日期：2021-08-04　点击：3074次

440kVA/22kV/220kV变频串联谐振-四方国瑞电力厂家

一、  串联谐振试验对象

1.10kV/300mm²电缆10km，电容量≤3.7μF，试验频率为30-300Hz,试验电压22kV。

2. 110kV开关，CT等设备的交流耐压试验，试验频率为30-300Hz，试验电压≤200kV。

3. 220kV/23MVA电力变压器中性点的交流耐压试验，电容量≤0.015μF，试验频率为45-65Hz，试验电压160kV。

工作环境

1.  环境温度：－150C~+45 0C;

2.  相对湿度：≤90%RH;

3.  海拔高度:  ≤2500米；

二、  串联谐振参数

1.   额定容量：440kVA；

2.   输入电源：380V电压，频率为50Hz；

3.   额定电压：22kV；220kV

4.   额定电流：20A；2A

5.   工作频率：30-300Hz；

6.   波形畸变率：输出电压波形畸变率≤1%；

7.   工作时间：额定负载下允许连续15min；

8.   温    升：额定负载下连续运行15min后温升≤65K；

9.   品质因素：装置自身Q≥30(f=45Hz)；

10.  保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11.  测量精度：系统有效值1.5级；

三、  串联谐振标准

GB10229-88             《电抗器》

GB1094　《电力变压器》

GB50150-2006　  《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　《电工名词术语》

GB/T16927.1~2-1997　《高电压试验技术》

四、  装置容量确定：

对10kV，300mm2 ,10km电缆，电容量≤3.7μF，试验电压22kV：

试验电流 I=2πfCU试 =2π×35×3.7×10-6×22×103=18A

对应电抗器电感量 L=1/ω2C=6H

设计10节电抗器，10节电抗器并联可满足10kV电缆的试验要求，则单节电抗器44kVA/22kV/2.0A/60H

验证:1、110kV开关，CT等设备的交流耐压试验，试验频率为30-300Hz，试验电压≤200kV。电容量不超过4000pF，则

使用电抗器10节串联,此时电感量为60*10=600H

试验频率f=1/2π√LC=1/(2×3.14×√600×0.004×10-6)=102.7Hz。

试验电流 I=2πfCU试 =2π×102.7×0.004×10-6×200×103=0.51A

2、220kV/23MVA电力变压器中性点的交流耐压试验，电容量≤0.015μF，试验频率为45-65Hz，试验电压160kV。

使用电抗器8节串联,此时电感量为60*8=480H

试验频率f=1/2π√LC=1/(2×3.14×√480×0.015×10-6)=59.3Hz。

试验电流 I=2πfCU试 =2π×59.3×0.015×10-6×160×103=0.89A

结论:串联谐振装置容量定为440kVA/22KV;分10节电抗器，电抗器单节为44kVA/22kV/2.0A/60H通过组合使用能满足上述被试品的试验要求。

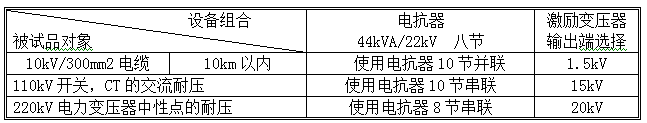

五、  电抗器使用关系

六、  串联谐振参数

1、激励变压器JLB-30kVA/1.5kV/15kV/20kV/0.4kV           1台

a)   额定容量：30kVA；

b)   输入电压：380V，单相；

c)   输出电压：1.5kV；15kV；20kV

d)   结    构：干式；

e)   重    量：约125 kg；

2、变频电源SFXZ-BP-30kW/380V                         1台

a)   额定输出容量：30kW

b)   工作电源：380V，工频

c)   输出电压：0 – 400V，单相，

d)   额定输入电流：80A

e)   额定输出电流：80A

f)   输 出 波 形：正弦波

g)   电压分辨率： 0.01kV

h)   电压测量精度：0.5%

i)   频率调节范围：30 – 300Hz

j)   频率调节分辨率：≤0.1Hz

k)   频率稳定度：    0.1%

l)   运 行 时 间：额定容量下连续15min

m)   额定容量下连续运行15min元器件最高温度≤65K;

n)   噪 声 水 平：≤50dB

o)   可实现以下功能

1)   内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

2)   自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz

3)   自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

4)   自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

5)   耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

6)   全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

7)   软件经过严格模拟运行检验，运行安全、稳定、可靠

8)   自动保存试验数据,数据查询功能,根据条件查询以往的试验数据；

9)   液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

10) 保护功能：具有断电、过流、过压及闪络保护功能；

a)   过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

b)   过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

c)   击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

d)   断电保护：试验电源断电后，装置能快速保护

11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

12) 外观及操作界面充分采用人性化设计，美观大方，操作简便

13) 重量约35kg；

3、     高压电抗器SFXZ -44kVA/22kV                    10节

a)   额定容量：44kVA;

b)   额定电压：22kV；

c)   额定电流：2.0A；

d)   电 感 量：60H/单节；

e)   品质因素：Q≥30 (f=45Hz)；

f)   结    构：干式；

g)   重    量：约35kg；

4、     电容分压器FRC-220 kV -1000 pF                   1套

a)   额定电压：220kV；

b)   高压电容量：1000pF

c)   介质损耗：tgσ≤0.5%；

d)   分 压 比：1000：1

e)   测量精度：有效值1.5级;

f)   重    量：约15kg；

440kVA/22kV/220kV变频串联谐振-四方国瑞电力厂家
