MEXB变频串联谐振介绍
发布日期：2021-03-11 点击：3318次
执行标准：GB+50150-2016/DL/T849.6-2004
产品别名：四方国瑞电力-变频串联谐振、四方国瑞电力-变频串联谐振交流耐压试验装置、变频谐振、变频串联谐振、串联谐振、调频串联谐振、四方国瑞电力-串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振、发电机交流耐压试验装置，四方国瑞电力-GIS交流耐压试验设备
产品特性：
1.适用于750kV及以下电压等级主变、交联电缆、GIS、互感器、开关、母线、套管、发电机等容性试品交流耐压试验;
2.谐振电压波型：正弦波，波形畸变率＜1.0%；
3.可以满足不同电压等级下的交流耐压试验；
产品品牌：四方国瑞电力
24小时服务热线：13871319625
一、MEXB 变频串联谐振介绍

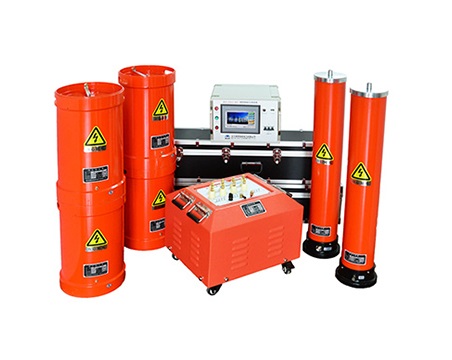

四方国瑞电力-变频串联谐振由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
二、变频串联谐振适用范围：
•适用于750kV及以下电压等级主变、交联电缆、GIS、互感器、开关、母线、套管、发电机等容性试品交流耐压试验
三、MEXB变频串联谐振技术特点：
•工作模式为：全自动模式、手动模式、自动调谐手动升压模式
•装置规格适应不同电压、电流、频率及工作制的变化组合
•变频源DSP平台专利技术
MEXB变频串联谐振技术参数
1、谐振电压波型：正弦波，波形畸变率＜1.0%
2、输出频率：30～300Hz
3、工作制：满功率输出下，连续工作时间60min
4、品质因素：30～90
5、输入工作电源：单相380/220V±10%，工频50Hz±5%
6、 环境温度：－10℃～+50℃
7、相对湿度：＜95%，无凝露状况
8、适用范围：
1）电缆变频谐振装置；
2）发电机工频耐压试验装置；
3）变电站电气设备交流耐压试验装置；
4）CVT检验用谐振升压装置。
产品型号名称
产品基本配置
控制箱
电抗器
励磁变压器
分压器
适用对象
MEXB-44/22
2.5kW
22KVA/22kV(2台)
2.5kVA/1kV
25kV
10kV/300mm2电缆1kM
MEXB-88/22
4KW
22KVA/22kV(2台)
4kVA/1kV
25kV
10kV/300mm2电缆2kM
MEXB-54/54
3kw
27kVA/27kV(2台)
3kVA/1.5/3kV/
0.4kV
60kV
10kV/300mm2电缆1km
10kV/8000kVA主变
35kV/300mm2电缆0.5km
MEXB-108/108
6kW
27kVA/27kV(4台)
6kW/15A
60kV
10kV/300mm2电缆2km
35KV/300mm2电缆0.8km
35kV/31500kVA主变
MEXB-132/22
6KW
44KVA/22 kV (3台)
6kVA/1/3kV
60kV
10kV/300mm2电缆3kM
MEXB-135/54
7.5 KW
33.75 KVA /13.5 kV
(4台)
7.5kW/20A
60kV
10kV/300mm2交联电缆3km
35kV/4000mm2交联电缆1km
MEXB-176/88/44
7.5kW
44 KVA /22 kV (4台)
7.5kVA/1/3kV
60kV
10kV/300mm2电缆4kM
35KV/300mm2电缆1kM
MEXB-216/54
10 KW
54kVA/27 KV(4台)
10kW/26.3A
60kV
10kV/150mm2 电缆5km
10kV/300mm2 电缆4km
35kV/240mm2 电缆2km
MEXB-264/88/44
10kW
44 kVA /22KV(6台)
10kVA/1/3kV
60kV
10kV/300mm2电缆6kM
35KV/300mm2电缆2kM
MEXB-270/270
15 KW
45kVA/45kV(6台)
15kVA/4/8/16kV/0.4kV
270kV
10kV/300mm2电缆3km
35kV/300mm2电缆1km
110kV/300mm2电缆0.2km
110kV及以下电压等级GIS
110kV/63000kVA主变
MEXB-330/22
15kW
55 KVA /22KV(6台)
15kVA/1/3kV
60kV
10kV/300mm2电缆8kM
35KV/300mm2电缆2.5kM
兼容10-35KV开关，变压器
MEXB-540/270
18kW
90kVA/45kV(6台)
18kVA/4/8/16kV/0.4kV
270 kV
35kV/185mm2电缆3km
35kV/500mm2电缆,长度2km
110kV/630mm2 ，长度600m
110kV/240mm2电缆1000 m
110kV/100000kVA及以下变压器
20kV/300MW火力发电机
MEXB-640/32
25KW
2.5A/32kV(8台)
25kVA/1/3/5kV
130 kV
10kV/300mm2电缆10kM
35KV/300mm2电缆40kM
110KV电缆≤1kM(400m㎡)
兼容35-110KV GIS
MEXB-1280/32
50KW
5A/32kV(8台)
50kVA/1/3/5kV
130 kV
10kV/300mm2电缆20kM
35KV/300mm2电缆8kM
110KV/400mm2电缆2kM
兼容35-110KV GIS
MEXB-1560/130
60kW
780kVA(2台)
60kW/380
150kV
35kV/300mm2电缆5km
110kV/ 120mm2电缆1.5km
220kV/240mm2电缆500m
MEXB-1950/130
100KW
3.75A/130KV(4台)
100KVA/6.67KV
520 kV
110KV电缆≤2.5KM，220KV GIS ，110KV开关，主变
