YTC850变电站电气设备串联谐振交流耐压试验装置

发布日期：2021-03-10　点击：1154次

 产品简介：

    YTC850变电站电气设备串联谐振交流耐压试验装置串联谐振交流耐压试验装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压保护、低压过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围。

   交流耐压试验装置的频率调节，分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；所需电源容量小，试验所需的电源功率只有试验容量的1/Q；体积小，重量轻，为普通试验装置的1/3-1/5；谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿；具备多种工作模式，采用220V或380V单相电源，方便现场取电；多只方式，积木式组合，可串可并操作简单，方便现场使用。

产品别称：YTC850变电站电气设备串联谐振交流耐压试验装置-四方国瑞电力厂家串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、调频谐振、调频串联谐振电缆耐压试验设备。

产品特征：

1、所需电源容量大大减小，试验所需的电源功率只有试验容量的1/Q。

2、体积小，重量轻，一般为普通试验装置的1/3-1/5；

3、谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、变频电源保护功能强，稳定性好；具备具备全自动（自动调谐、自动升压）、全手动（手动调谐、手动升压）以及半自动（自动调谐、手动升压及手动调谐、自动升压）的多种工作模式，可任意切换使用，操作方便；采用220V或380V单相电源，方便现场取电。

5、配置灵活，扩展功能强。谐振电抗器采用多只方式，积木式组合，可串可并，满足多种试品的试验要求，更方便现场使用。

6、大屏幕触摸LED液晶彩屏和外接鼠标直接完成各种参数的设置，试验结果可保存、打印、上传、回查等。

技术参数

TECHNICAL PARAMETERS

基本技术参数：

项目技术参数额定试验容量0～5000kVA谐振电压0～1000kV频率调节范围20～300Hz系统测量精度1.0级频率调节分辨率0.01Hz不稳定度≤0.05%输出波形正弦波波形畸变率≤0.5%噪声≤60dB电抗器Q值30～90工作制满功率输出下，连续工作时间60min电源输入380V±10%三相或 220V±10%单相(10kW以下),50Hz环境温度-10℃～45℃工作湿度≤90%海拔高度≤3000m

YTC850变电站电气设备交流耐压试验装置系列产品配置及适用范围：

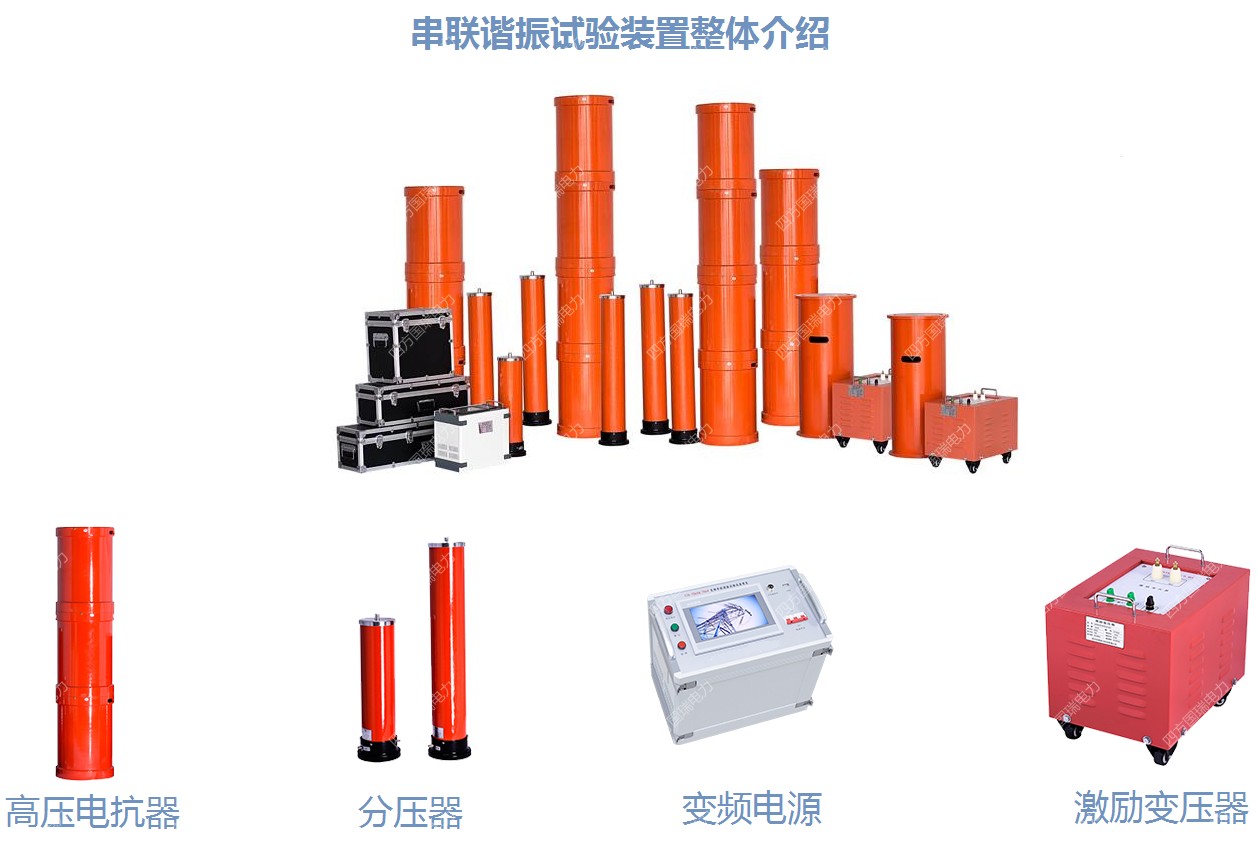

产品型号名称变频电源1台励磁变压器1台谐振电抗器分压器1台试品对象适用范围YTC850-108/108-546KW6KVA27KV/1A/4台100KV31500KVA/35KV及以下电力变压器10KV/35KV断路器及闭母线、绝缘子10KV(300m㎡)电缆2000m35KV(300m㎡)电缆800mYTC850-135/1087.5KW7.5KVA27KV/1.25A/4台100KV10KV(300m㎡)电缆3000m35KV(300m㎡)电缆1000m35KV开关、绝缘子等YTC850-216/10810KW10KVA27KV/2A/4台100KV35KV(300m㎡)电缆1500m10KV(300m㎡)电缆4000m35KV断路器、GIS、隔离开关、CT、PT等YTC850-216/21610KW10KVA36KV/1A/6台200KV110KV断路器及GIS35KV断路器、GIS、隔离开关、CT、PT等35KV(300m㎡)电缆1200m10KV(300m㎡)电缆4000m63000KVA/110KV及以下电力变压器YTC850-270/27015KW15KVA45KV/1A/6台270KV63000KVA/110KV及以下电力变压器35KV(300m㎡)电缆1000m10KV(300m㎡)电缆3000m110KV断路器、GIS、隔离开关、线路绝缘子等YTC850-648/270/13525KW25KVA45KV/1.6A/9台300KV110KV(300m㎡)电缆1000m35KV(300m㎡)电缆2000m10KV(300m㎡)电缆4000m63000KVA/110KV及以下电力变压器110KV断路器、GIS、开关、线路绝缘子等YTC850-810/27030KW30KVA45KV/2A/9台300KV110KV套管、GIS、支柱绝缘子、隔离开关330KV/370MVA以下变压器中性点耐压110KV(630m㎡)电缆1000m35KV(400m㎡)电缆2000m10KV(300m㎡)电缆4000m100MW/110KV及以下全绝缘主变压器10KV/135MW火力发电机交流耐用试验YTC850-405/10824KW24KVA27KV/2.5A/6台100KV10KV（300m㎡）电缆5000m
