变频串联谐振试验成套装置的性能优势

发布日期：2021-02-20　点击：869次

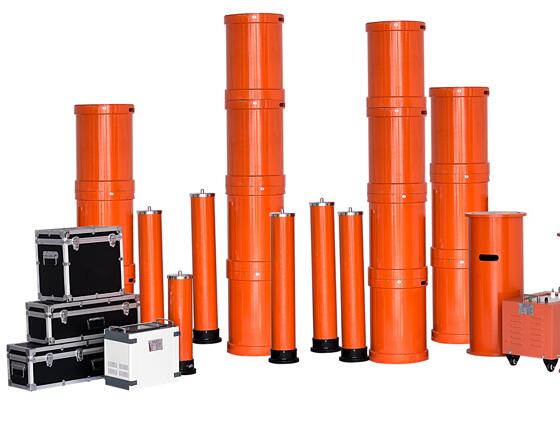

四方国瑞电力导读：变频串联谐振试验成套装置的性能优势与应用范围，高压试验变压器(别称：工频耐压试验装置)由于受容量的限制，无法满足电力系统对高电压、大容量电气设备进行交流耐压试验的需要。本文系统介绍了一种新的基于电路谐振原理而研发的变频串联谐振试验成套装置，针对变频串联谐振试验装置在各种电气设备交流耐压试验中的应用进行了研究，取得了以下主要结论：

1、变频串联谐振试验成套装置安全性高（优势）

    特别是在GIS的交流耐压试验中，由于GIS是运输到现场后再进行安装的，受到现场环境的影响，里面可能会受潮，或存在异物导致内部绝缘性能下降，经常发生放电的现象。GIS是全封闭的结构，发生放*电的时候，难以确定放*电的位置，需要通过多次的加压，才能找到放电点。如果采用其它的交流耐压试验装置来进行试验，经过多次的放电冲击，试验装置很容易损坏，并且放*电时，试品对试验装置产生的反电势，容易对操作人员产生伤害。采用变频谐振试验成套装置进行试验，发生放*电时，谐振条件不满足，电压降到很低，不会对试品和操作人员产生损害。

2、变频串联谐振试验成套装置所需电源容量小（优势）

    在目前变电站电气设备的交流耐压试验中，所需电源的电流不应超过150A，本装置非常适合在电力工程中使用。实践证明，使用变频串联谐振试验成套装置来进行交流耐压试验是可行的、有效的。变频串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q，所需电源容量大大减小。变频串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，一般为普通试验装置的1/3-1/5。

3、变频串联谐振试验成套装置改善输出电压的波形（优势）

    变频串联谐振交流耐压试验装置谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿现象。因此，变频谐振试验方法在电力系统耐压试验中将会得到全面的应用。

4、变频串联谐振试验成套装置能防止大的短路电流烧伤故障点（优势）

    在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联变频谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、变频串联谐振试验成套装置不会出现任何恢复过电压（优势）

    当试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪落电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

6、变频串联谐振试验成套装置适用范围广（应用）

    变频串联谐振装置适用于各种电气设备的交流耐压试验。它不但适合于电力变压器、电流互感器、断路器等单体设备的交流耐压试验，特别适合于配电装置、GIS、交联聚乙烯电缆等大容量电气设备的交流耐压试验，电气设备的容量越大，效果越好。广泛用于电力、冶金、石化等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

7、变频串联谐振试验成套装置在电缆耐压试验中优势应用

    变频串联谐振挠痒试验装置主要针对10kV-110kV电压等级的电缆及所有电气主设备的现场交流耐压试验设计制造。通常电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足像10kV-35kV电压等级这样的低电压的交流耐压试验要求，具有较宽的适用范围，是省、市、县级供电公司高压试验部门及电力安装、修试工程单位理想的交流耐压试验设备。
