串联谐振试验装置在对110kv电力变压器短路故障的分享
发布日期：2021-02-20 点击：3009次
用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
串联谐振试验装置在对110kv电力变压器的故障检测中，经常会遇到很多棘手的问题，让工作者束手无策，下面为大家带来一些常见的案例，主要有以下检测项目。

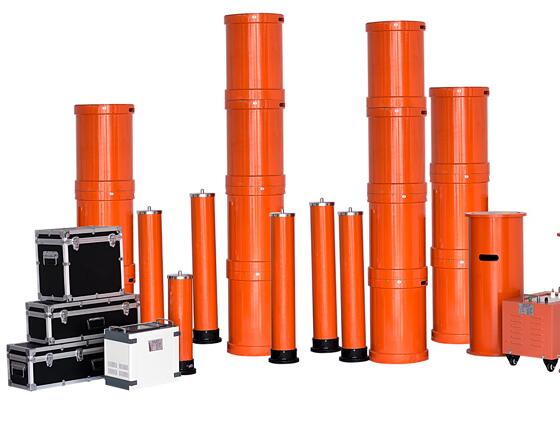

串联谐振耐压装置
变比试验
串联谐振试验装置在变比试验中，如果双绕组变压器的绕组出现了匝间短路的故障，匝间短路的绕组直流电阻变小，比其它同类两相绕组电阻小；一次（二次）绕组匝间短路，变比会变小（变大）。在电阻值变小后，若高压线圈短路则变比值变小，若低压线圈短路则变比值变大。
绕组变形试验
串联谐振试验装置对变压器进行高频电压通电，其中的绕组都可以成为由曲线电阻，电容，以及电感等组成的线性双口网络，绕组发生变形的话，会造成参数的变化，以至于网络传递函数的额极值点和零点发生变化，通过使用频率分析法，可以检验变压器的绕组变形状况。串联谐振试验装置对试验结果进行横向和纵向的分析，比较振幅特性差别，判断绕组产生变形与否。
绕组直流电阻检测
直流电阻的检测是一项非常有效的试验项目，能直接反映绕组匝间的短路，通常用变压器直流电阻测试仪可快速检测出故障，如：接头接触不良，导线电阻差异，分接开关接触情况，以及绕组断股等问题。
油色谱试验
在一般的情况下，串联谐振试验装置检验变压器中是否有电弧放电的情况，只要通过检测变压器中的乙炔气体，氢气的体积分数进行相关检测。变压器中的固体绝缘材料受热或是经过电弧放射的影响之后，会有乙炔气体产生，氢气是因为绝缘油或是绝缘材料受到电弧影响之后产生的。串联谐振试验装置对于110kv变压器发生故障前的检测数据，也就是标准数据值，与发生故障后的色谱数据进行对比分析。两种气体的超标，使得保护装置发出了保护动作信号，在对变压器进行轻瓦斯试验，试验表明动作信号准确，进一步验证了短路故障是因为变压器的内部放电导致的。
介质损耗试验
串联谐振试验装置还可以用来判断变压器是否存在短路故障，对于中小型的变压器，这个方法十分有效，但是大型变压器的损耗体积较小，相对整体体积来说灵敏度很低。只有在短路部分体积较大时，才容易测量出来，反映出不合格数值。在现实中，对比理论值与测量值的差异，分析大型变压器的双绕组进行介质损耗因素以及电容的变化关系。
串联谐振试验装置是一款多用功能型电力测试仪器，主要针对10kv、35kv电缆、35kv主变、母线、开关、绝缘子等电气主设备的交流耐压试验设计制造。串联谐振试验装置是电力工作者不可或缺的主导产品。
