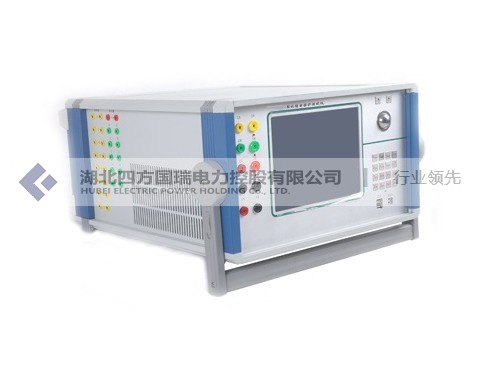

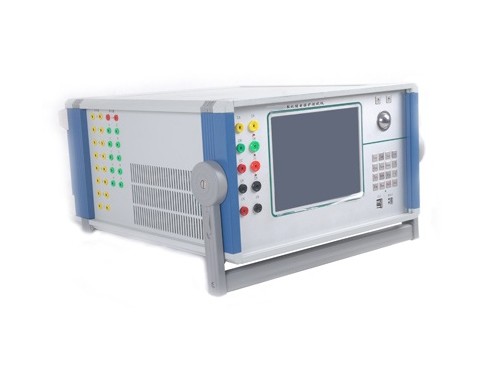

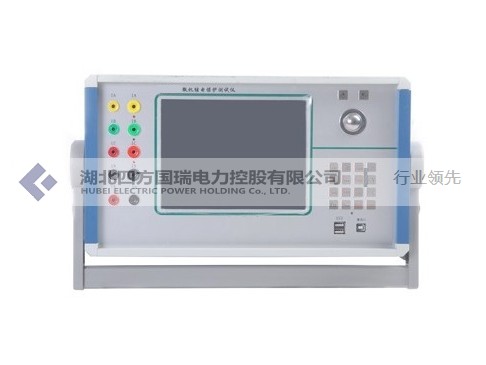

SFJB-1000微机继电保护测试仪(三相、精度0.1、工控机)【厂家直供】

  • 完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试
  • 参考标准:GB50150-2006,DL/T849.6-2004
    • 应用于电力、石化、冶金、铁路、航空、军事
    • 可靠完善的多种保护措施及电源软启动
    • 装置设有一路110V 及 220V专用可调直流电源输出


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们

产品简介

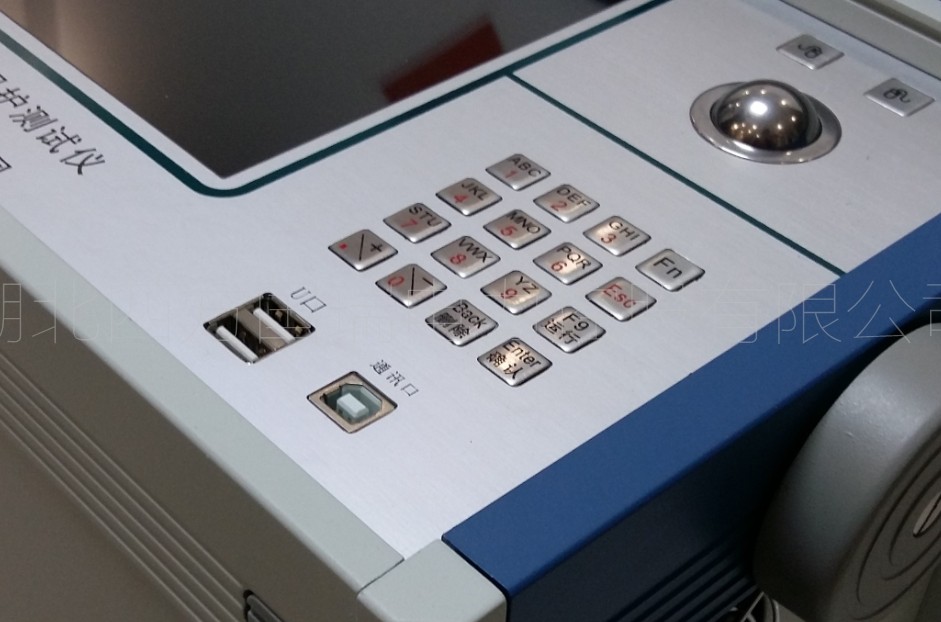

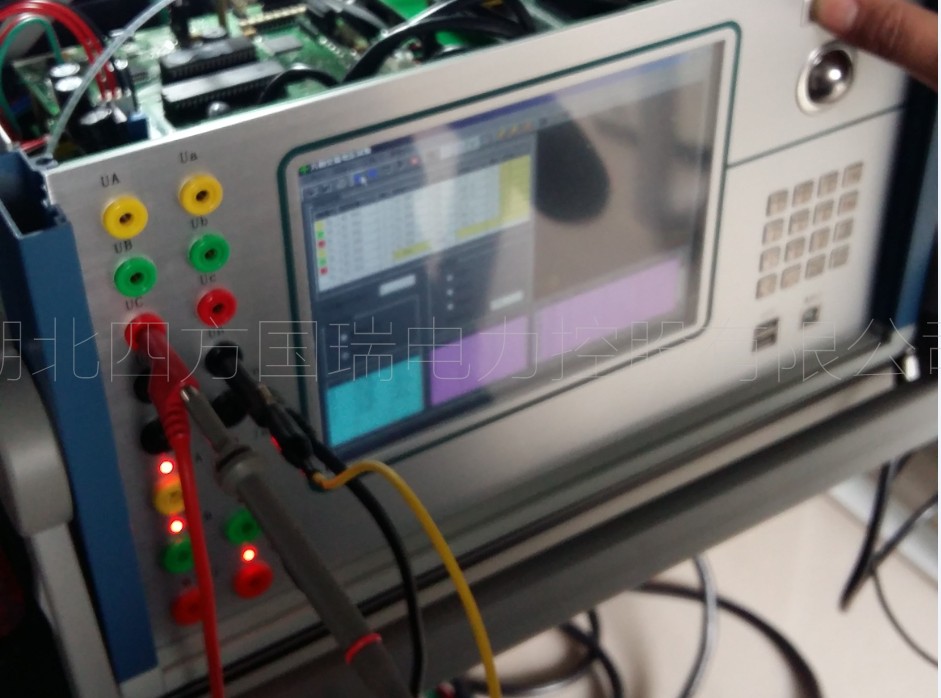

1·SFJB-1000B微机继电保护测试仪(3相工控机型) 装置采用高性能工控机作为控制微机,直接运行Window操作系统,装置面板带有大屏幕液晶显示器,装置前面板设有USB口可方便地进行数据存取、数据通信和进行软件升级等。
2、试验的全过程及试验结果均在液晶显示屏上显示,全套汉字化操作界面,清晰亮丽,直观方便。

3、微机继电保护测试仪测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展,应用最新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。SFJB-1000B微机继电保护测试仪(3相工控机型)参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上,认真总结前几代产品的开发、生产经验,并采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试,广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。


产品特征

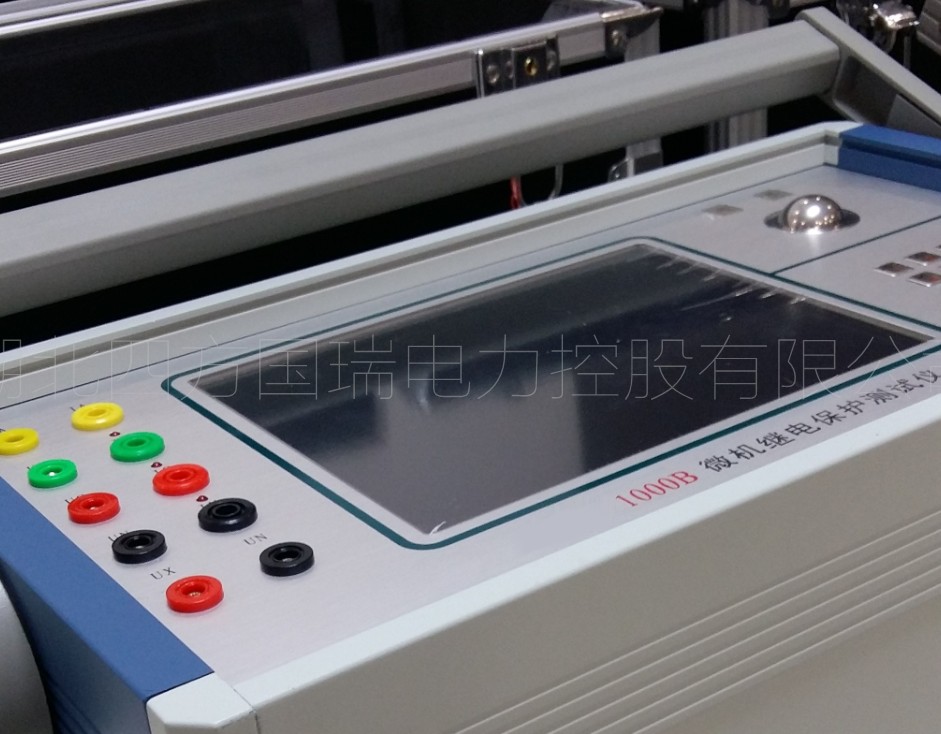

1、标准的4相电压3相电流输出  具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。
2、单机操作方便  单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。 双操作方式,联接电脑运行  通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。
3、软件功能强大  可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

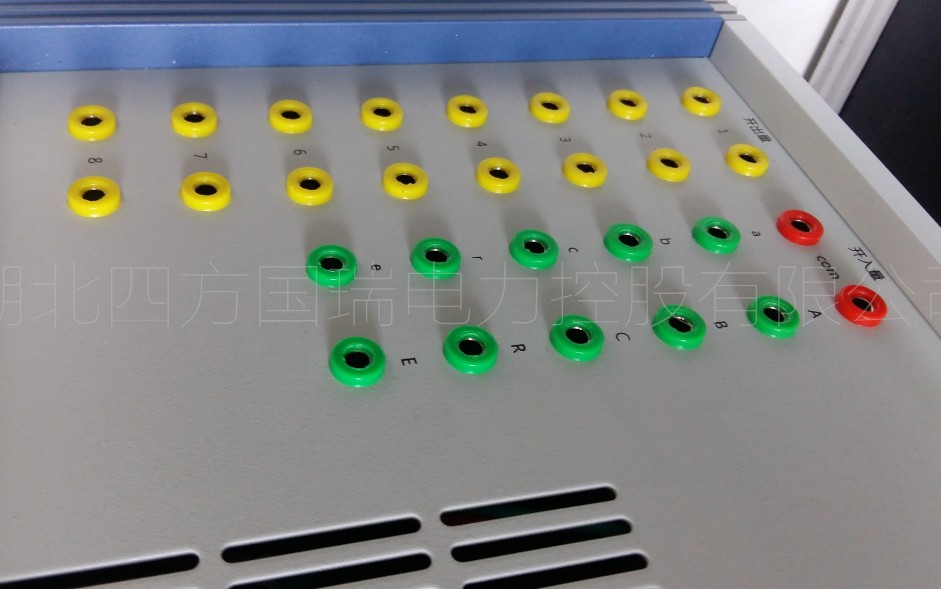

4、开关量接点丰富  10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。
5、大屏幕TFT显示屏  本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。
6、自我保护采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。

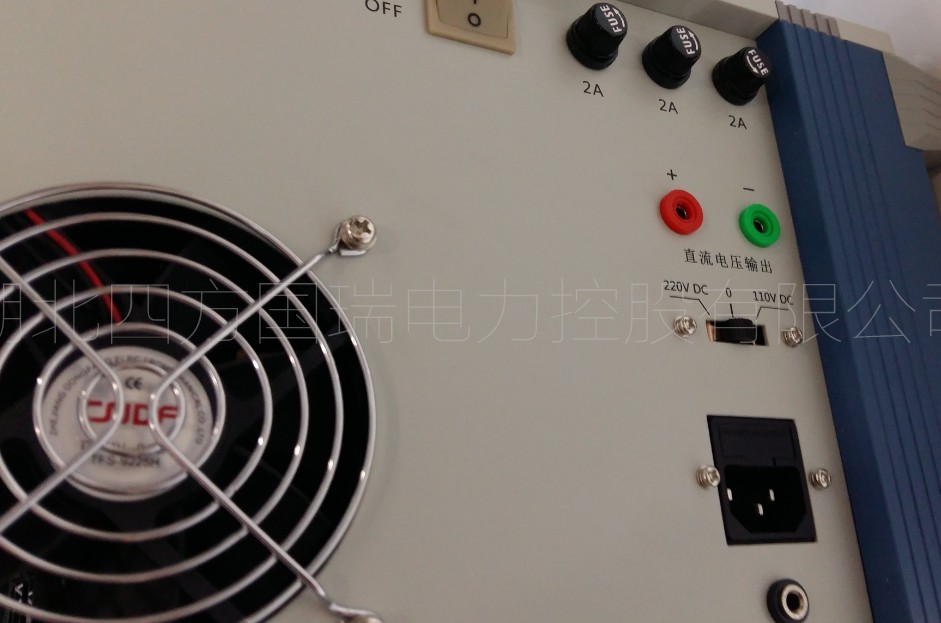

7、具有独立专用直流电源输出  装置设有一路110V 及 220V专用可调直流电源输出。
8、性价比高  属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

产品别称

微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪三相微机继电保护测试仪三相微机继电保护测试仪厂家



























产品参数


交流电流输出
 相电流输出  0~40A  输出精度:<0.1级
 三相并联电流输出  0~120A
 相电流长时间允许工作值  10A
 相电流最大输出功率  420VA
 三相并联电流最大输出时最大输出功率  900VA
 三并电流最大输出时允许工作时间  10s
 频率范围  20~1000Hz
 谐波次数(基波)  0~20次
直流电流输出
 电流输出  0~±10A/每相,0~±30A/三并  输出精度:<0.5级
 最大输出负载电压  20V
交流电压输出
 相电压输出  0~120V  输出精度:<0.1级
 线电压输出  0~240V
 相电压/线电压输出功率  80VA/100VA
 频率范围  20~1000Hz
 谐波次数(基波)  1~20次
直流电压输出
 相电压输出幅值  0~±160V  输出精度:<0.5级
 线电压输出幅值  0~±320V
 相电压/线电压输出功率  70VA/140VA
开关量输入
 通 道 数  10对
 输入方式  空接点:1~20mA,24V
 电位接点接入:“0”:0~+6V;“1”:+11V~+250V
开关量输出
 通 道 数  8对
 输出方式  DC:220V/0.2A;AC:220V/0.5A
时间测量
 0.1ms~9999s  测量精度:<0.1ms
尺    寸
 400×300×180mm3
重    量
 18kg
电    源
 AC 220V±10% 50Hz±10% 10A
环境温度
 -10℃~+50℃

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
继电保护测试仪主机 / 1台
高强度铝合金主机包装箱 / 1只
测试线包 / 1个
电流测试线 / 1包
电压及开关量测试线 / 1包
电源线 / 1根
USB连接线 / 1根
程序光盘 / 1张
2A保险管 / 2个
10A保险管 / 2个
说明书 / 1本
检验报告 / 1份
合格证 / 1张

三相微机继电保护测试仪厂家

如果我们在选择产品的时候没有找到好的生产厂家,那我肯定会为自己带来非常大的阻碍。现在我们能够选择都是那厂家有很多,那么在选择三相微机继电保护测试仪厂家的时候需要去考虑哪些因素呢?

选择三相微机继电保护测试仪厂家的过程中,就需要看这里是否能够给我们带来最好的产品质量。购买产品的时候最重要的是要看是否能够得到最好的质量保障,这才能够使得自己的生产得到最好的帮助。有的人在购买产品的时候就是因为没有处理好这些方面的事情,从而直接导致自身发展受到非常大的阻碍。因此在选择生产厂家的时候,一定要确保有很好的产品质量,这是我们得到进步的重要前提。

相信选择三相微机继电保护测试仪厂家时候,从这些方面着手,就一定可以让我们获得最好的进步,这对我们来说便有非常好的帮助。


售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!
