SFZG-500系列 智能化直流高压发生器

产品参数

产品附件

本产品详细清单，请以说明书或代销合同为准

售后客服

保修承诺

资料下载

文件名	点击下载
SFZG-500系列 智能化直流高压发生器 说明书
SFZG-500系列 智能化直流高压发生器 检定证书	点击下载

经验库

直流高压发生器购买选型
       直流高压发生器产品种类，品牌很多，所以消费者在选择直流高压发生器产品时一头雾水，不知所措以下方案供你参考：
       直流高压发生器广泛适用于电力部门、工矿、冶金、钢铁等企业的动力试验部门。对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流高压试验。是高压试验专业的重要设备，对于它的选型及使用应遵循以下原则：
1、选型时对生产厂家的要求
       1.1、产品应通过型式试验。
       1.2、产品应通过相关省份电力试验研究院组织的入网考评，未进行考评省份可参其它省份的考评结果。
       1.3、产品应有企业标准，企业标准不得低于行业标准。
       1.4、应为专业直流高压电源制造商，具备齐备的工艺设备、检验设备及相应的工程技术人员、生产人。
       1.5、具有完善的售后服务保障体系，最好在协议中体现出来，企业必须有一定生产规模。
       售后服务条款：产品自发货之日起，运输、储存、使用合理，在两年内因质量、包装质量问题而达不到技术要求或损坏，应负责免费维修。若无法维修应负责调换。产品应终身维修，合理收费。
2、订货时应提出的技术要求
       2.1、直流高压发生器应次用中频调制技术设计生产，对工频变压器升压式直流高压发生器应禁止使用。
       2.2、直流高压发生器应有完善的防潮防震的技术措施。
       2.3、直流高压发生器应具采用先进的电磁兼容设计，整机能抗现场对地放电冲击。
       2.4、直流高压发生器应具备测量氧化锌避雷器自动调整电压75%功能。
       2.5、直流高压发生器应具备过电压和过电流自动保护装置。在出现非正常工作状态时，自动保护装置应使直流高压发生器自动关机。

          2.6、直流高压发生器的高压端电流表应具有抗电磁干扰、抗正反向冲击的措施和能力。
3、验收时的注意事项：
       3.1技术资料应完备，包括说明书、合格证、检测报告、维修记录卡等。
       3.2、铭牌标识应明显、牢固，内容包括仪器名称、生产厂家、型号、编号、精度、测量范围、出厂日期等。

直流高压发生器用途
       200KV直流高压发生器新型直流高压发生器提供直流高压源，用来检测电力器件的电气绝缘强度和泄漏电流。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
直流高压发生器用途：
       新一代便携式直流高压发生器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
       现在高压电源和高压发生器已经没有严格的区别。该仪器主要用于研究直流精电及换流站设备和绝缘材料在直流高电压下的绝缘强度、直流愉电线路电晕和离子流及其效应以及进行交、直流电力设备的泄漏电流试验。另外还可以作为其他高压试验设备如冲击电压发生器、冲击电流发生器、振荡回路等的电源。直流高压发生器在其他科技领域里，如物理学(加速器、电子显微镜等)、电子医疗设备(X射线)、工业应用 (废气沉淀、静电喷漆等)、或电子通信(电视、广播 站)等方面也被广泛应用。


直流高压发生器选型方案
       直流高压发生器产品种类，品牌很多，所以消费者在选择直流高压发生器产品时一头雾水，不知所措，接下来，本公司专业人员为你准备的方案供你参考：直流高压发生器广泛适用于电力部门、工矿、冶金、钢铁等企业的动力试验部门。对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流高压试验。是高压试验专业的重要设备，对于它的选型及使用应遵循以下原则：
       1、选型时对生产厂家的要求
       1.1、产品应通过型式试验；
       1.2、产品应有企业标准，企业标准不得低于行业标准；
       1.3、产品应通过相关省份电力试验研究院组织的入网考评，未进行考评省份可参其它省份的考评结果；
       1.4、具有完善的售后服务保障体系，最好在协议中体现出来，企业必须有一定生产规模；
       1.5、应为专业直流高压电源制造商，具备齐备的工艺设备、检验设备及相应的工程技术人员、生产人员；　　
       2、订货时应提出的技术要求
       2.1、直流高压发生器应具备过电压和过电流自动保护装置。在出现非正常工作状态时，自动保护装置应使直流高压发生器自动关机；
       2.2、直流高压发生器应次用中频调制技术设计生产，对工频变压器升压式直流高压发生器应禁止使用；
       2.3、直流高压发生器应有完善的防潮防震的技术措施；
       2.4、显示屏应有背光显示，在使用范围内显示清晰，易于辨别，满足现场使用；
       2.5、直流高压发生器应具采用先进的电磁兼容设计，整机能抗现场对地放电冲击；
       2.6、直流高压发生器应具备测量氧化锌避雷器自动调整电压75%功能；
       2.7、直流高压发生器的高压端电流表应具有抗电磁干扰、抗正反向冲击的措施和能力；
       3、验收时的注意事项：
       3.1、直流高压发生器的输出电压应能从零开始升压，连续平滑可调，输出电压的调节细度应优于额定电压值的0.1% 直流高压发生器的输出电压调整旋钮应有零位闭锁功能，以防止调整旋钮不再零位时突然给试品加上高电压；
       3.2技术资料应完备，包括说明书、合格证、检测报告、维修记录卡等；
       3.3、直流高压发生器控制箱与高压部分均须有标识明显的接地端子；
       3.4、铭牌标识应明显、牢固，内容包括仪器名称、生产厂家、型号、编号、精度、测量范围、出厂日期等。

直流高压发生器的使用及保养
        直流高压发生器是提供高压直流源的仪器，在使用该仪器前必须先把仪器可靠接地。使用直流高压发生器的工作人员，必须具有“高压试验上岗证”的专业人员。使用直流高压发生器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时，应先将两个电源断开点明显断开。同时现场必须保持至少有三个工作人员在现场，这样才能有效的保证使用人员的安全。在打开仪器上的电源前要肯定直流高压发生器接的是220V交流电源，仔细的检查接线是否正确，同时也要检查高压放电杆的接线是否可靠。在直流高压发生器的升降压过程要保持缓升缓降，平稳升压是延长直流高压发生器的使用寿命最主要的要点之一。还有尽量避免过量程使用仪器。在每次试验结束后先把电位器回到零位，然后切断电源在进行对被试品的放电，放电过程分为两步，对大电容试品的放电应用ZS专用放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，到一定距离空气间隙开始游离放电，有嘶嘶声，当无声音时可用放电棒放电，最后直接接上地线放电。当直流高压在200kV及以上时，尽管试验人员穿绝缘鞋，且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人体造成伤害。直流高压发生器控制箱电源为交流AC220V±10%，50Hz。如果电源经1/1隔离变或现场用自发电源，则必须人为将电源有一点与大地联接。
        直流高压发生器的保养
        1、半年更换一次液压油并清洗油箱，用油必须采用推荐的型号；
        2、气炎热时经常检察(当油温≥45度)冷却装置是否自动启动。(冷却水温必须低于30度)
        3、在清洗油箱的同时清洗空气滤清器；
        4、经常检查直流高压发生器的滤油器信号灯，信号灯一亮(同时蜂鸣器会响)，立即清洗油过滤器；
        5、按规定需要给设备机械传动部分各润滑点注油；
        6、经常观察液体状况，液位接近下限时请及时往油箱里补充推荐使用的液压油；
        7、经常检查各处防尘装置，发现破损或连接松动，应及时处理，以防沙尘混入，损坏设备。
       湖北四方国瑞电力是专业生产直流高压发生器的实力厂商，SFZGF直高发采用了九十年代新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。整个仪器便于携带，操作方便，安全可靠，特别适用于电力部门现场试验。

直流高压毫安表的产品特性

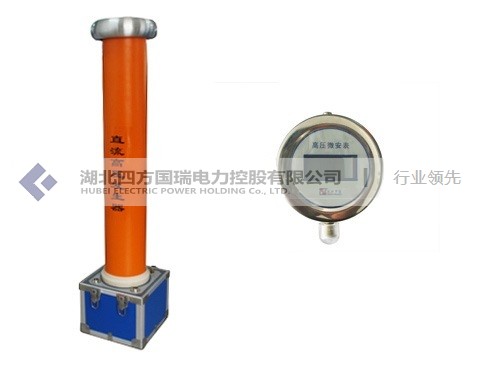

        MAS-II直流高压毫安表为直流微安表，是克服了高电压的干扰和影响而研发的新一代数字微安表。
       湖北四方国瑞电力研制的直流高压毫安表的产品特性如下：
        1、不锈钢外壳，圆弧状可有效消除电晕
        2、独特保护电路，保证放电不损坏
        3、3[1/2]大屏液晶显示
        4、可用于DC800kV以下
        5、采用内置9V叠层电池
        6、附配高压屏蔽电缆
