对海水里的电缆做耐压试验,超低频设备能做吗?
我公司生产的SFZVLF系列0.1Hz程控超低频高压发生器可以完成对海水里的电缆做耐压试验,只是超低频在海上用发电机带动,容量消耗大,普通发电机无法带动,最好选用变频发电机才行(频率稳定在50Hz)。
超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置
表一:
型号 | 额定电压 | 带载能力 | 电源保险管 | 产品重量 |
SFCVLF-30KV |
30kV/20mA (峰值) |
0.1Hz,≤0.5μF~1.1μF | 5A |
控制器:4㎏ 升压体:25㎏ |
0.05Hz,≤0.5μF~2.2μF | ||||
0.02Hz,≤0.5μF~5.5μF | ||||
SFVLF-50KV |
50kV/30mA (峰值) |
0.1Hz,≤0.5μF~1.1μF | 7A |
控制器:4㎏ 升压体:50㎏ |
0.05Hz,≤0.5μF~2.2μF | ||||
0.02Hz,≤0.5μF~5.5μF | ||||
SFVLF-60KV |
60kV/30mA (峰值) |
0.1Hz,≤0.5μF | 9A |
控制器:4㎏ 升压体1(30kV):25㎏ 升压体2(30kV):25㎏ |
0.05Hz,≤0.5μF~1μF | ||||
0.02Hz,≤0.5μF~2.5μF | ||||
SFVLF-80KV |
80kV/30mA (峰值) |
0.1Hz,≤0.5μF | 12A |
控制器:4㎏ 升压体1(30kV):25㎏ 升压体2(50kV):50㎏ |
0.05Hz,≤0.5μF~1μF | ||||
0.02Hz,≤0.5μF~2.5μF |
输出额定电压 | 参见表1 | |
输出频率 | 参见表1 | 0.1Hz,最大1.1 μf |
0.05 Hz 最大2.2 μf | ||
0.02 Hz 最大5.5 μf | ||
测量精度 | 1% | |
电压正,负峰值误差 | ≤3% | |
电压波形失真度 | ≤5% | |
使用条件 | 户内、户外 | |
温度 | -10℃~+40℃ | |
湿度 | ≤85%RH | |
电源 | 交流50 Hz,220V ±5% | |
电源保险管 | 参见表1 |

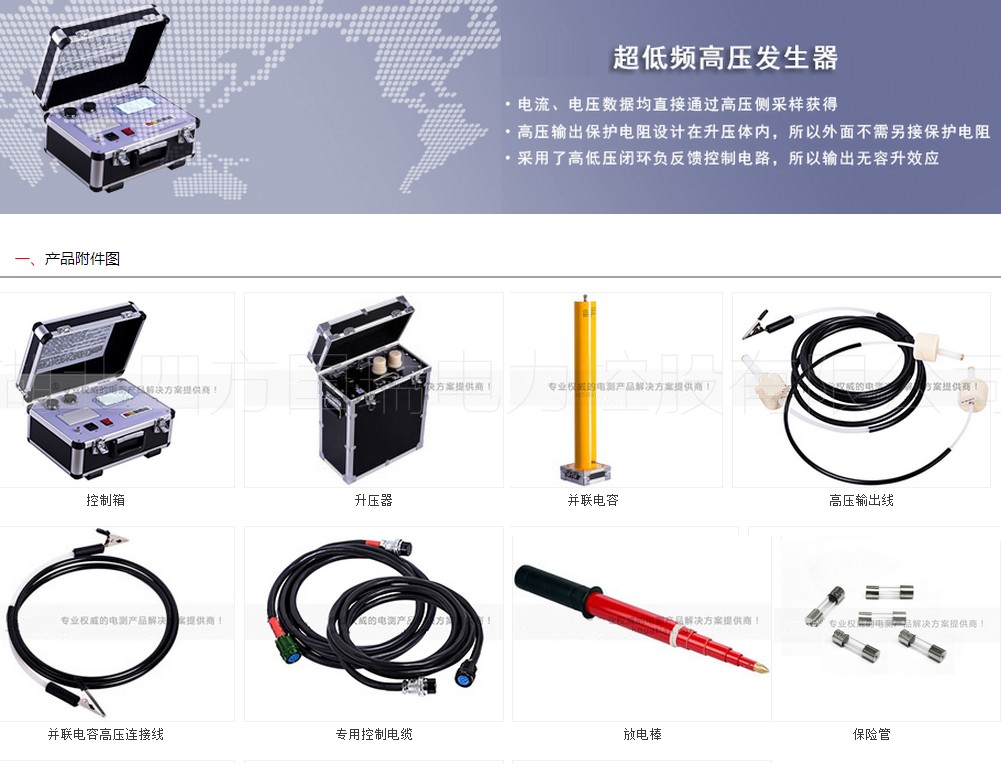

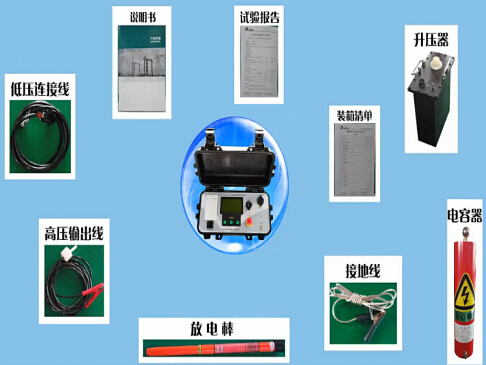

名称 | 说明 | 数量 |

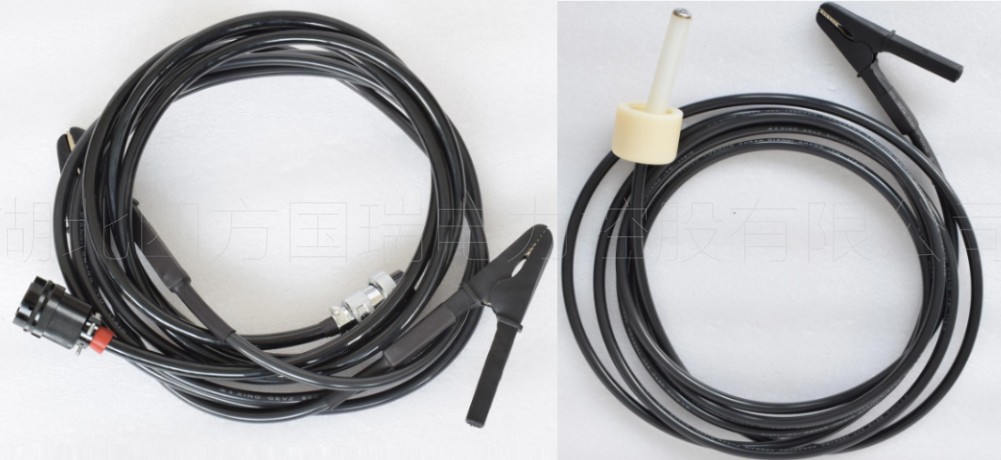

专用高压连接电缆 | / | 1根 |
专用低压连接电缆 | / | 1根 |
电源线 | / | 1根 |
电源保险管 | / | 10只 |
放电棒 | / | 1根 |
说明书 | / | 1本 |
检验报告 | / | 1份 |
合格证 | / | 1张 |
文件名 | 点击下载 |
SFVLF-Z 超低频高压发生器【厂家直供】 说明书 | |
SFVLF-Z 超低频高压发生器【厂家直供】 检定证书 | 点击下载 |

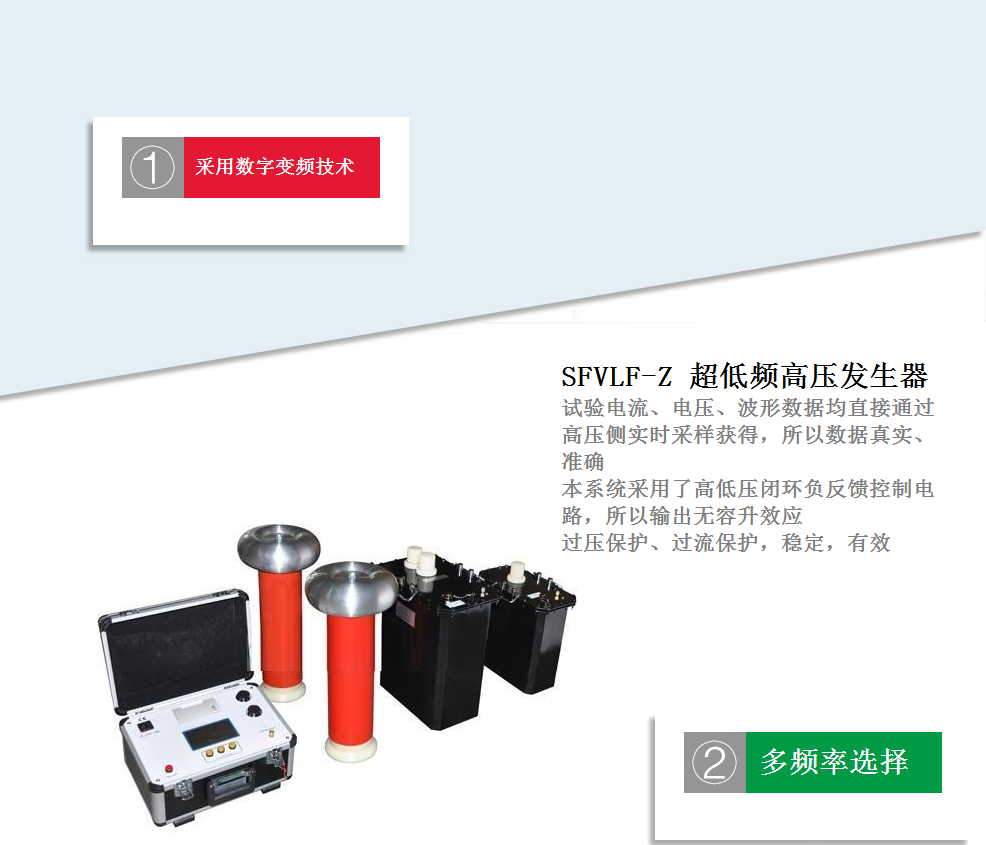

超低频交流高压试验装置的产品特点湖北四方国瑞电力 研制的超低频交流高压试验装置的产品特点如下:
1、技术先进:采用数字变频技术,微电脑控制,升压、降压、测量、保护等测试过程全自动化。
2、操作方便:接线简单。
3、保护全面:多重保护(过压保护、高低压侧过流保护),动作迅速(动作时间≤20ms),仪器安全可靠。

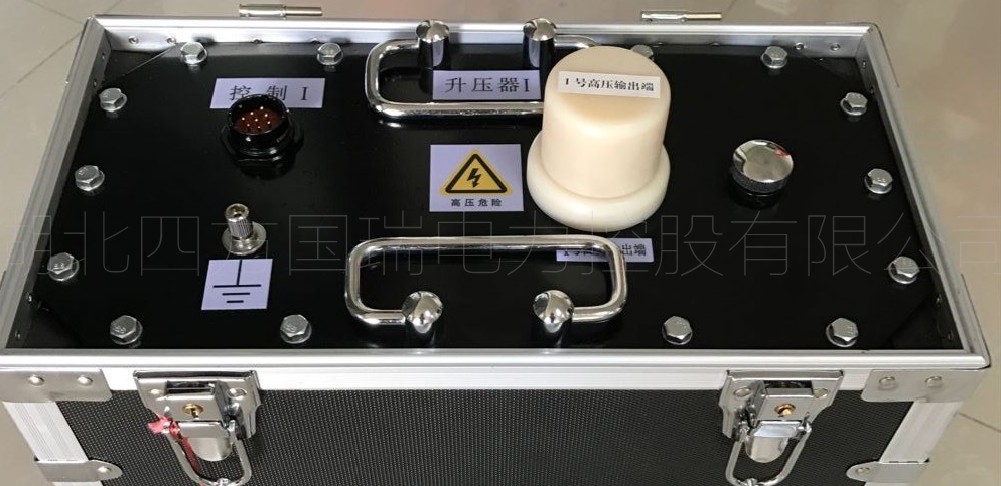

4、安全可靠:控制器和高压发生器低压连接,光电控制,使用安全可靠。
5、采用了高低压闭环负反馈控制电路,输出无容升效应。

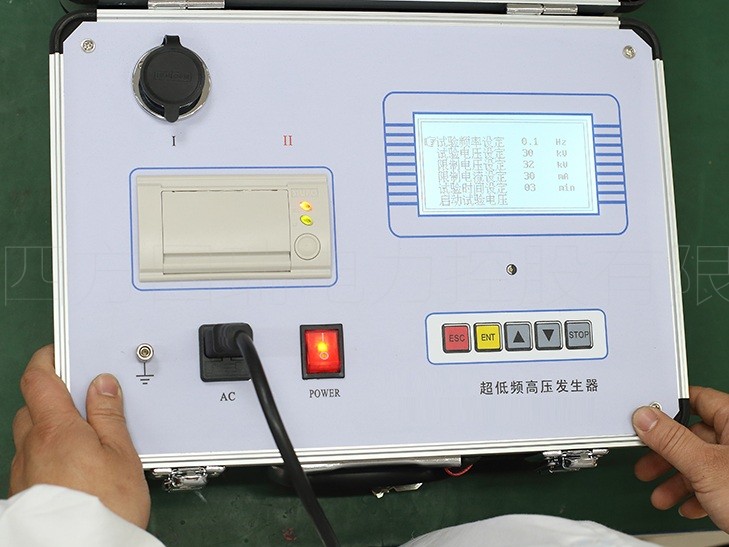

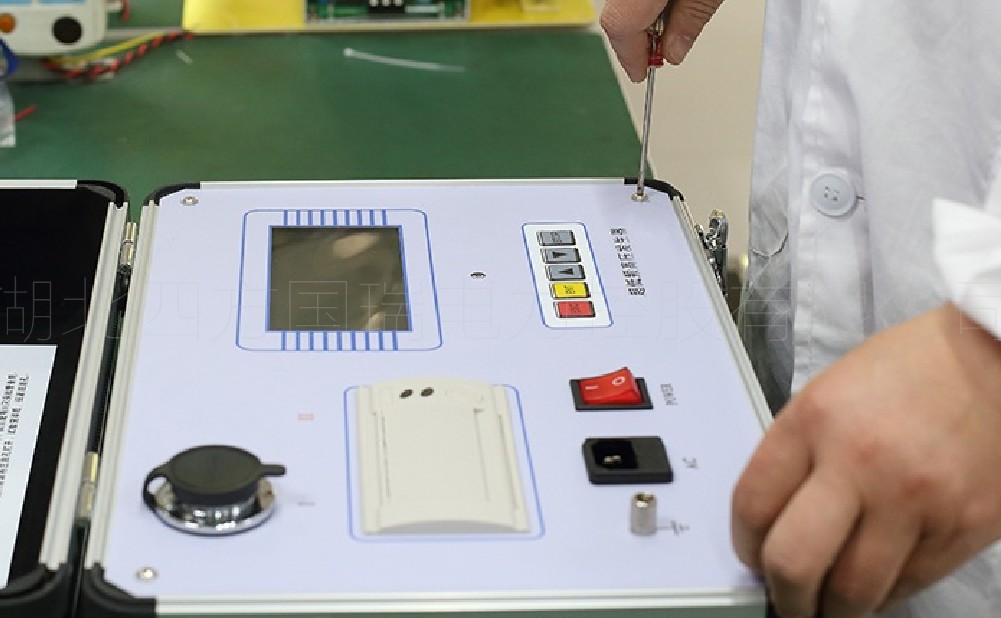

6、配置齐全:液晶汉字显示,自动存储,自动打印。
7、测试范围大:0.1Hz、0.05Hz及0.02Hz多频率选择,测试范围大。
8、体积小、重量轻:十分利于户外作业。
超低频绝缘耐压试验各种使用方法及注意事项
电缆的超低频耐压试验方法
1.将与试品相连的电器设备全部脱离试品电缆。
2.采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验,记录试验值。
3.试验电压峰值:Umax=3Uo,其中Uo为电缆导体对地或金属屏蔽之间的额定工作电压。例如:额定电压为10KV电缆,单相额定电压Uo:
相额定电压Uo:
Uo=10/√3kV
所以试验电压峰值为:Umax=3Uo
=3×10/√3kV
=√3×10kV
=17.32kV
4.试验时间:60分钟。
5.可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时,可将试品电缆三相线芯并联后,同时进行耐压试验。

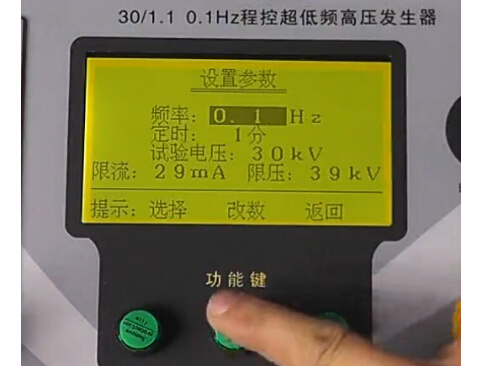

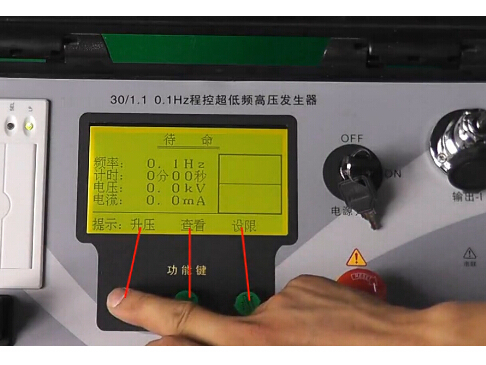

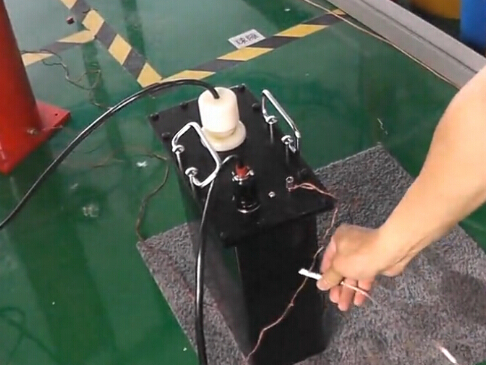

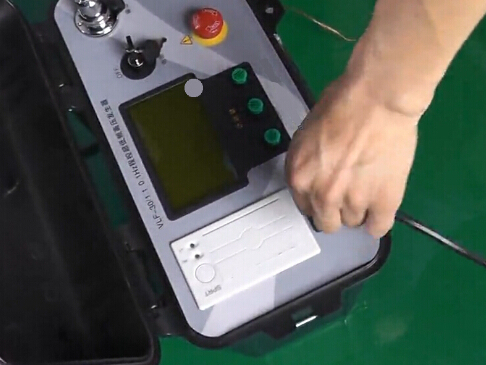

6.用随机附带的专用柔性连接电缆将试验设备与试品电缆相连接。合上电源,设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值,然后开始升压试验。升压过程应密切监视高压回路,监听试品电缆是否有异常响声。升至试验电压时,即开始记录试验时间并读取试验电压值。
7.试验时间到后,仪器自动停机。试验中若无破坏性放电发生,则认为通过耐压试验。
8.在升压和耐压过程中,如发现输出波形异常畸变,而且电流异常增大,电压不稳,试品电缆发生异味,烟雾或异常响声或闪烙等现象,应立即停止升压,停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的,则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致,应将试品电缆清洁干燥处理后,再进行试验。
9.试验过程中,如果遇到非试品电缆绝缘缺陷使仪器出现过流保护,在查明原因后,应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验大型高压发电机的超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。
1.在交接、大修、局部更换绕组以及常规试验时,均可进行此项试验。用0.1Hz超低频对电机进行耐压试验,对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下,由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降,因而使端部的线棒绝缘上承受的电压减小;而在超低频情况下,此电容电流大大减小了,半导体防晕层上的压降也大为减小,故端部绝缘上电压较高,便于发现缺陷。
2.连线方法:试验时应分相进行,被试相加压,非被试相短接接地。
3.按照有关规程的要求,试验电压峰值可按如下公式确定:
Umax=√2βKUo
其中Umax :为0.1Hz试验电压的峰值(kV)
β:0.1Hz与50Hz电压的等效系数,按我国规程的要求,取1.2K:通常取1.3∽1.5 一般取1.5
Uo :发电机定子绕组额定电压(kV)例如:额定电压为13.8 kV的发电机,超低频的试验电压峰值计算方法为:
Umax=√2×1.2×1.5×13.8≈35.1(kV)
4.试验时间按有关规程进行
5.在耐压过程中,若无异常声响、气味、冒烟以及数据显示不稳定等现象,可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况,应尽可能全面监视绝缘的表面状态,特别是空冷机组。经验指出,外观监视能发现仪表所不能反映的发电机绝缘不正常现象,如表面电晕、放电等。
注意事项
1.本仪器所配升压器不得作它用。
2.机内带电,切勿自行拆机修理,以免发生意外。仪器有故障,应与我公司联系修理。
3.关机后应用放电棒对试品进行充分放电,再拆线。
Umax=√2×1.2×1.5×13.8≈35.1(kV)
4.试验时间按有关规程进行
5.在耐压过程中,若无异常声响、气味、冒烟以及数据显示不稳定等现象,可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况,应尽可能全面监视绝缘的表面状态,特别是空冷机组。经验指出,外观监视能发现仪表所不能反映的发电机绝缘不正常现象,如表面电晕、放电等。
