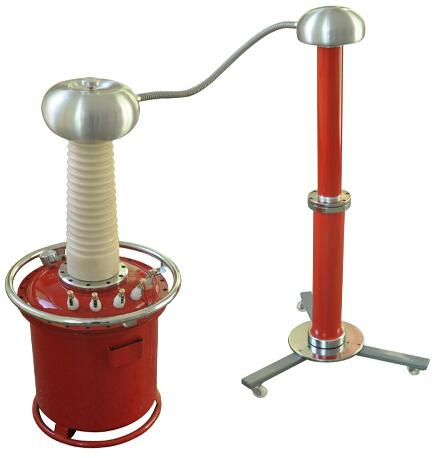

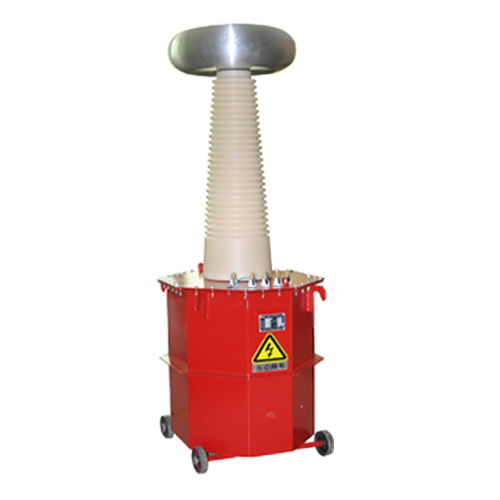

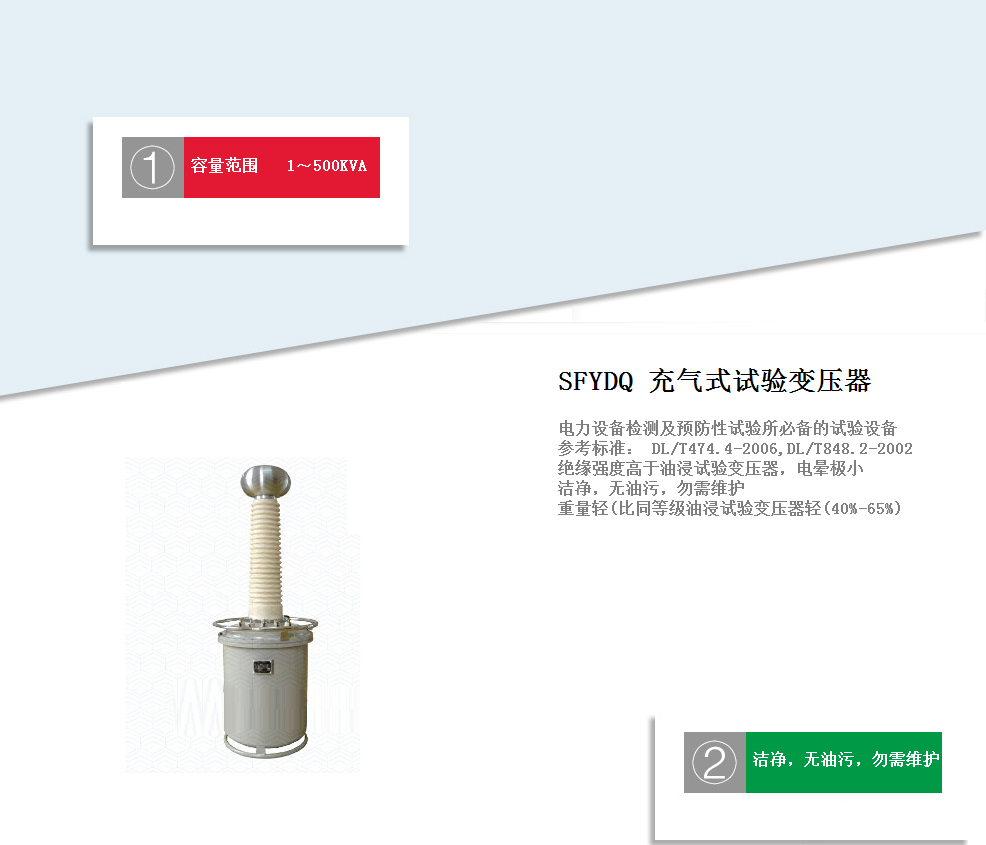

SFYDQ 充气式试验变压器

产品参数

产品附件

本产品详细清单，请以说明书或代销合同为准

售后客服

保修承诺

资料下载

文件名	点击下载
SFYDQ 充气式试验变压器 说明书
SFYDQ 充气式试验变压器 检定证书	点击下载

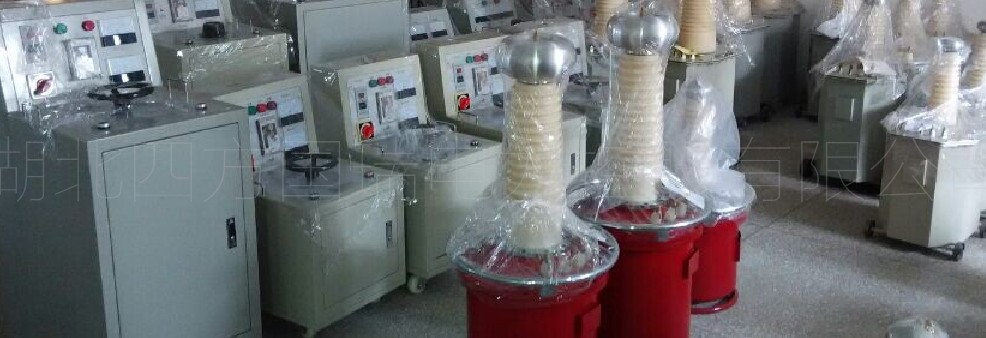

客户案例

经验库

如何选择试验变压器

选择试验变压器时，主要考虑以下几点：

（1）电压。依据试品的要求，首先选用具有合适电压的试验变压器，使试验变压器的高压侧额定电压Un高于被试品的试验电压Us,即Un>Us。其次应检查试验变压器所需的低压侧电压，是否能和现场电源电压，调压器相匹配。

（2）电流。试验变压器的额定输出电流In应大于被试品所需的电流Is，即In>Is。被试品所需的电流可按其电容估算，Is=Us w Cx，其中Cx包括试品电容和附加电容。

（3）容量。根据试验变压器输出的额定电流及额定电压，便可确定试验变压器的容量，即P=UnIn。

  根据部颁标准规定，我国试验变压器的电压等级有：5、10、25、35、50、100、150、300kV等；容量等级有：3、5、10、25、50、100、150、200kVA等。

  由计算结果，查部颁标准即可选出所需要的试验变压器。如有特殊要求，一般可向制造厂订购特殊规格的试验变压器。

  例如：配电变压器的电压等级和容量是10kV、1000kVA，碰到的试品又基本上是10kV的，就可选择50kV、5kVA的试验变压器，因为10kV、1000kVA的配电变压器的出厂试验电压为35kV，交流试验电压为30kV；同时又可满足10kV绝缘子以及高压开关柜的试验（试验电压为42kV）和10kV电缆的直流试验（直流电压为60kV，对应的交流电压为42.83kV）的要求。在试验容量方面，一台10kV、1000kVA的被试变压器，其充电时的电容电流在30~35kV试验时约为80~110mA，因为35kV×110mA<5kVA，因此5kVA能满足要求。又如一台35kV、2000~4000kVA的变压器，当试验电压在72~85kV时的电容电流约为150~260mA，6000~8000kVA的约为300~420mA，10000kVA的约为800~1000mA等，此时所选试验变压器的容量必须大于上述试品电容电流所对应的容量。一般认为，试验变压器容量为被试品（电力变压器）容量的5‰。

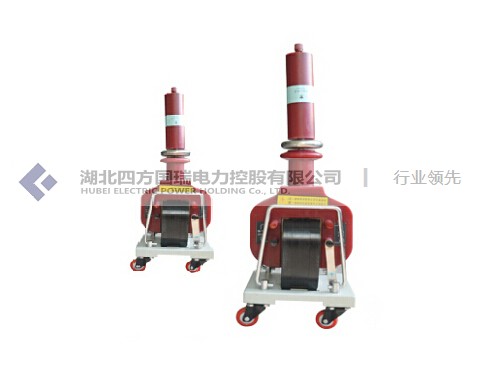

充气式交流试验变压器的结构

  充气式交流试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
         随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。
我公司经过多年的努力，研究成功了充气式交流试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台充气式交流试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用.

 湖北四方电力研制的充气式交流试验变压器的结构如下：
  1、SFYDQ系列产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了DL/T848.2-2004标准要求。
   SFYDQ系列产品采用优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF６气体。
  2、SFYDQ（JZ）产品与YDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出。
  3、SFYDQ（C）产品与YDQ产品的不同在于套管内结构。

辨别试验变压器真假的方法有哪些？

       高压试验变压器是发电厂、供电局及科研单位等广大用户的用来做交流耐压试验的基本试验设备，通过了国家质量监督局的标准,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

       目前市场上决定试验变压器质量好坏主要由硅铁片、高压套管、绝缘材料、制造工艺、及控制部分的电器元件。其中以硅铁片、高压套管、绝缘材料、电器元件质量最为重要。硅铁片以高矽无取向硅铁片最好，高压套管、有尼龙的、环氧树脂的及硅橡胶的，以硅橡胶材质的质量最好。市场上试验变压器的价格相差很大。一些生产厂家为了追求最大利益，在材料上大量使用的劣质材料，坑害广大用户。

       1.采用废旧的硅铁片。这种材料市场上以5000-8000元/吨就能买到，而正材则要36000元/吨左右，二者之间差价5-7倍。

       2. 电气材料电器元件采用伪劣产品，二者之间差价为3-6倍。

       3.高压套管尼龙的与硅橡胶的差价为2倍。

       4. 绝缘材料不采用质量好电话纸而用其他材料代替。

       5.工艺上偷工减料。

如何在购买高压试验变压器看质量的好坏？

       1. 首先可以到厂家要求看使用材料、半成品，也可以到厂家任意选择一台变压器要求马上、打开看是否使用废旧的硅铁片，如果厂家犹豫不决或者各种理由不同意，则说明他们肯定使用废旧的硅铁片。

       2.其次将高压试验变压器尽量用力反复的各个方向摇高压试验变压器，然后打开变压器油阀，倒一部分变压器油出来看变压器油是否变红色或浑浊，若变压器油呈红色或浑浊状。说明厂家肯定采用的是废旧的硅铁片，废旧的硅铁片上附着大量的铁锈，这些带铁锈的废旧的硅铁片不管怎么处理都处理不完的，带铁锈的废旧的硅铁片加工成的变压器芯铁后，浸泡在变压器油中经变压器油反复冲洗后，铁锈散落在变压器油中，使变压器油呈红色，特别是经过长途运输后这种现象更加明显，油中的铁锈对变压器的绝缘造成严重隐患，这台变压器使用寿命肯定不长。

       3. 第三也可以要求厂家通电试验，如果空载电流不合格说明他们使用的材料和制造工艺都有问题，但没有经过长途运输还是看不出硅铁片。硅铁片的好坏采用上述两种办法最好辨别。

       4.看高压套管使用的材料。

       5.看电器元件。

试验变压器控制台的注意事项

     湖北四方国瑞电力研制的试验变压器控制台的注意事项如下：
        1、开箱时应检查电器元件及接触点有否运输损坏及接触不良。
        2、使用前应检查各电器的接触是否良好，特别是调压器碳刷的接触一定要良好。
        3、应严格按照相关的操作规程操作，严禁私自使用或无安全员监督的情况下使用
        4、该设备应存放在通风、干燥、无腐蚀性气体的地方。
