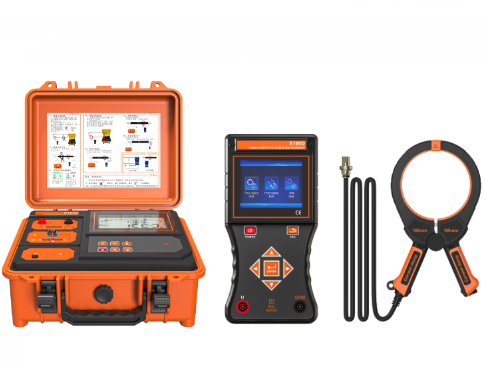

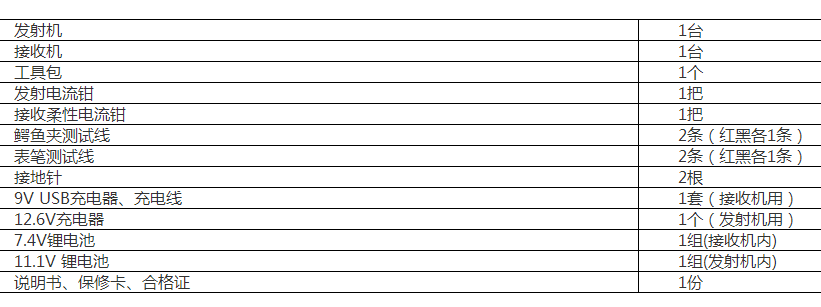

S180D 带电电缆识别仪

产品简介

• 1．基准条件和工作条件

  影响量	基准条件	工作条件	备注
  环境温度	23℃±1℃	-10℃～40℃	/
  环境湿渡	40%～60%	＜80%	/
  被测电压电流频率	50Hz±1Hz	45Hz~70Hz	测试电压电流时
  接收机工作电压	7.4V±0.5V	7.4V±1V	/
  发射机工作电压	11.1V±0.5V	11.1V±1.5V	/
  外电场、磁场	应避免
  被测电缆位置	被测电缆处于柔性电流钳的近似几何中心位置

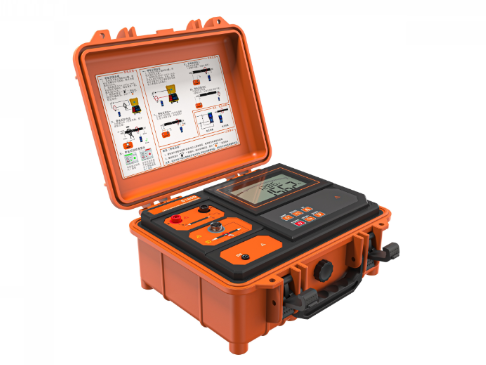

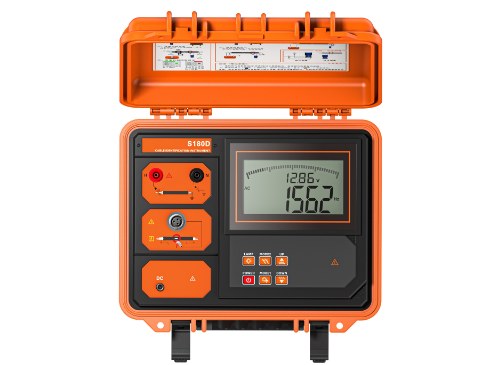

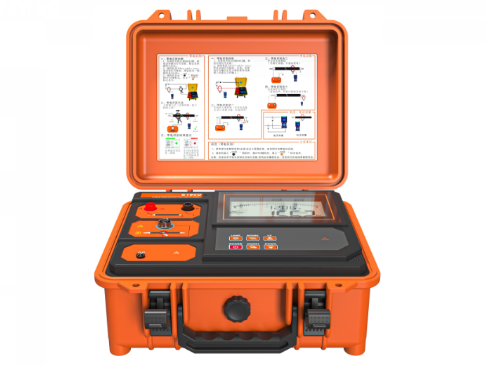

  2．发射机规格

  功    能	发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示
  电    源	11.1V大容量可充锂电池，充满电连续工作约8小时
  输出方式	带电识别时卡钳耦合；停电识别时直连输出
  发射频率	625Hz、1562Hz、2500Hz、10KHz（带电识别时），按上下箭头键调节发射频率
  脉冲电压	500V（停电识别时）
  脉冲电流	最大5A（取决于回路电阻的大小）
  脉冲频率	1次/秒
  脉冲宽度	2ms
  测试线长	3米，带鳄鱼夹，红黑各1条
  发射钳尺寸	长宽厚250mm×140mm×38mm
  发射钳内径	φ105mm
  发射钳线长	3m
  接地针尺寸	长宽厚225mm×100mm×10mm
  发射机尺寸	320mm×275mm×145mm
  显示模式	超大LCD实时显示剩余电池电压，具有背光灯
  LCD尺寸	长宽128mm×75mm；显示域124mm×67mm
  外包装尺寸	长宽高400mm×245mm×335mm
  工作温度	-10℃～40℃
  存储条件	-20℃~50℃，≤95％RH, 无结露
  背光控制	有，白色背光灯
  工作温度	-10℃～40℃
  存储条件	-20℃~50℃，≤95％RH, 无结露
  仪表质量	发射机2.5kg；发射钳1.12kg；总质量4.44kg（含接收机）
  电池电量	当电池电压低于9.65V时，电池电压低图标显示，提醒给电池充电；低于9.5V时，设备自动关机
  充 电 器	12.6V DC充电器
  充电接口	圆形充电接口，DC标识
  抗    压	发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力
  耐    压	AC 3700V/rms(仪器箱顶面与底面之前)
  电磁特性	IEC61326(EMC)
  参考安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

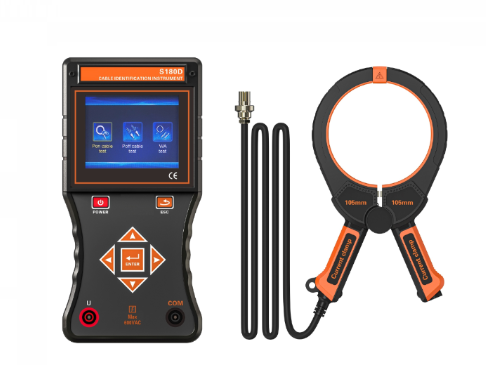

  3．接收机规格

  功    能	带电电缆识别、停电电缆识别；交流电压、电流、频率测量
  电    源	7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时
  额定电流	约300mA max
  显示模式	3.5寸真彩液晶屏显示，彩色图标指示
  信号标定	有，标定发射信号。接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一
  	标定好后不能改变测试频率和放大倍数，否则要重新标定；测试不同的电缆都需要重新标定
  方向识别	有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一
  电缆识别成功	绿色打钩图标指示（√）
  非目标电缆	红橙色打叉图标指示（×）
  接收机尺寸	长宽厚207mm×101mm×45mm
  柔性电流钳	长约630mm，线径6 mm或12.5mm
  线圈内径	φ200mm（可以根据需要定制更大口径）
  引线长度	柔性电流钳引线长度：2m
  电压测试线	长1m (红黑各1条)
  检测范围	停电识别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电阻为10kΩ时，需保证发射机电池电量为11V以上(一般可以达到线缆长度0-10公里，主要由接地电阻与线缆电阻决定)
  	带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，需保证发射机电池电量为11V以上(一般可以达到线缆长度0-5公里，主要由接地电阻与线缆电阻决定)
  量程	交流电压： 0.00V～600V(50Hz/60Hz)
  	交流电流： 0.00A～5000A(50Hz/60Hz)
  	电流频率： 45Hz~70Hz
  精度	交流电压：±2%±3dgt
  	交流电流：±2%±3dgt
  	电流频率：±2%±3dgt
  识别信号	彩色信号幅度和数字显示
  检测速率	约1次/秒
  增益调节	测试界面下，按左右箭头键调节信号放大倍数，信号幅度条处于10~100处最佳
  背光控制	开机功能选择界面下，按上下箭头键可以调节LCD背光亮度
  自动关机	开机约30分钟后，仪表自动关机，以降低电池消耗
  电池电压	当电池电压低于6.5V时，电池电压低图标显示，提醒给电池充电
  充 电 器	9V DC充电器
