S180 电缆识别仪

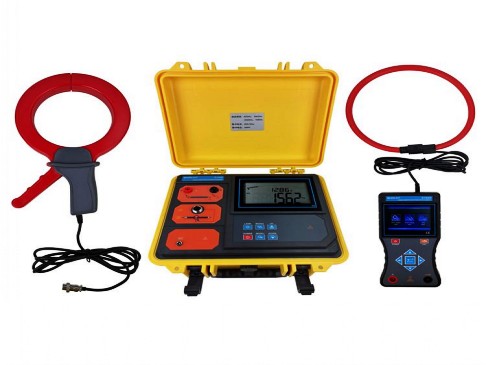

产品简介

• 1．基准条件和工作条件

  影响量	基准条件	工作条件	备注
  环境温度	23℃±1℃	-10℃～40℃	/
  环境湿度	40%～60%	＜80%	/
  被测电压频率	50Hz±1Hz	10Hz～1000Hz	/
  接收机工作电压	7.4V±0.5V	7.4V±1V	/
  发射机工作电压	11.1V±0.5V	11.1V±1.5V	/
  外电场、磁场	应避免
  被测电缆位置	被测电缆处于柔性线圈的近似几何中心位置

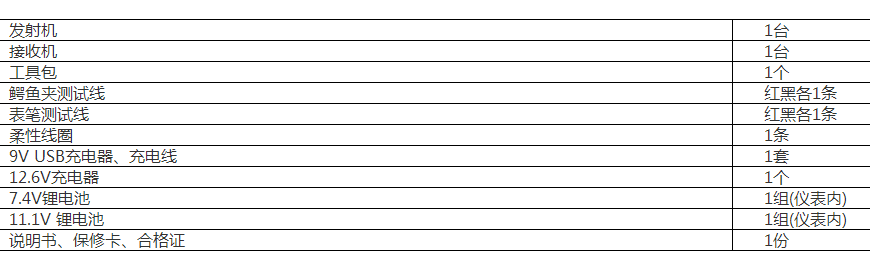

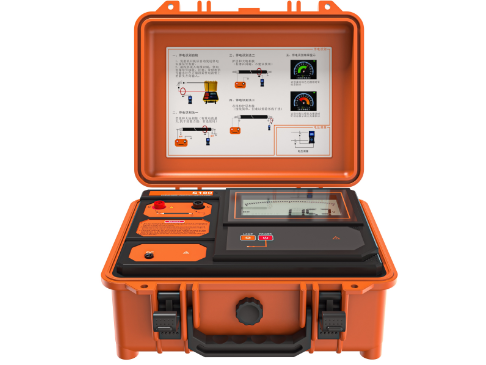

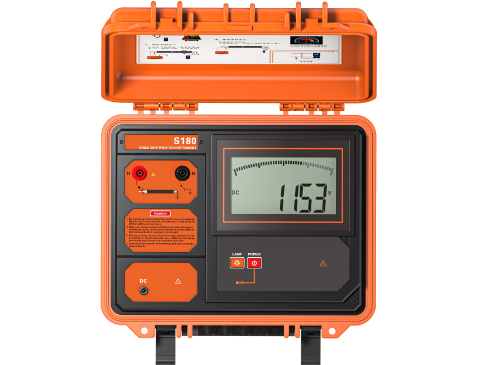

  2．发射机规格

  功    能	产生脉冲编码电流信号；显示剩余电池电压
  电    源	11.1V大容量可充锂电池，充满电连续工作约8小时
  显示模式	超大LCD实时显示剩余电池电压
  脉冲电压	500V
  脉冲电流	最大30A（取决于回路电阻的大小）
  脉冲频率	1次/秒
  脉冲宽度	2ms
  发射信号	棒图动态显示发射信号
  测试线长	3米，带鳄鱼夹，红黑各1条
  工作温度	-10℃～40℃
  存储条件	-20℃~50℃，≤95％RH, 无结露
  背光控制	有，白色背光灯
  尺    寸	320mm×275mm×145mm
  LCD尺寸	128mm×75mm
  LCD显示域	124mm×67mm
  仪表质量	发射机：2.5kg
  	总质量：3.3 kg（含接收机）
  外包装尺寸	长宽高400mm×245mm×335mm
  电池电量	当电池电压低于9.65V时，电池电压低符号显示，提醒给电池充电；低于9.5V时，设备自动关机
  充 电 器	12.6V DC充电器
  充电接口	圆形充电接口，DC标识
  抗    压	发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力
  耐    压	AC 3700V/rms(仪器箱顶面与底面之前)
  电磁特性	IEC61326(EMC)
  参考安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)



  3．接收机规格

  功    能	识别并解码脉冲电流信号；交流电压测量
  电    源	7.4V大容量可充锂电池，USB充电接口，充满电连续工作约8小时
  额定电流	约180mA max
  显示模式	3.5寸真彩液晶屏显示，彩色电子表盘指示
  电缆识别成功	绿色光栅顺时针动态指示
  非目标电缆	红色光栅逆时针动态指示
  接收几尺寸	长宽厚207mm×101mm×45mm
  柔性线圈	长约630mm，线径6 mm或12.5mm
  线圈内径	φ200mm
  引线长度	柔性线圈引线长度：2m
  电压测试线	长1m (红黑各1条)
  检测范围	线圈可检测回路电阻为0Ω～2kΩ的脉冲信号；检测回路电阻为2kΩ时，需保证发射机电池电量为10V以上
  电压量程	AC 0.01V～600V(50Hz/60Hz)
  电压精度	±1%±1dgt
  识别信号	彩色光栅动态显示信号强度
  检测速率	约1次/秒
  增益调节	6级，按左右箭头键调节信号放大倍数，指针处于电子表盘的中间到三分之二处最佳
  背光控制	按上下箭头键可以调节LCD背光亮度
  自动关机	开机约15分钟后，仪表自动关机，以降低电池消耗
  电池电压	当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电
  充 电 器	9V DC USB接口充电器
  充电接口	USB充电接口
  工作温湿度	-10℃～40℃；80%Rh以下
  存放温湿度	-10℃~50℃，≤95％RH, 无结露
  接收机质量	接收机：370g(带电池)
  	电流钳：172g
  绝    缘	仪表线路与护套外壳之间≥100MΩ
  适合安规	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2
