串联谐振试验装置

产品简介

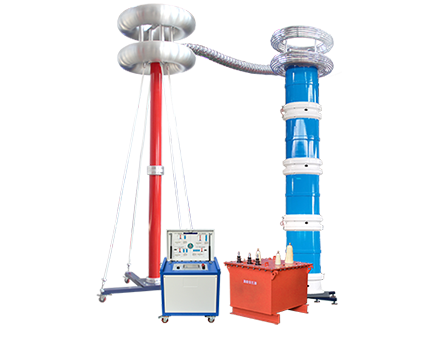

SFB(f)-GA系列变频串联谐振试验装置-75kVA/75kV变频串联谐振试验耐压装置

主要针对10kV/300mm²，长度1.5km电缆，35kV主变的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1、10kV/300mm²，长度1.5km电缆的交流耐压试验，电容量≤0.563uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、35kV主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

产品别名：变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置等

产品参数配置

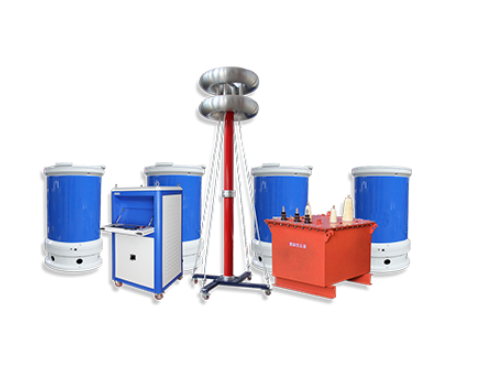

SFB(f)-GC系列变频串联谐振试验装置-138kVA/108kV变频串联谐振试验耐压装置

主要针对35kV主变、35kV/300mm²电缆1km、10kV/300mm²电缆3km，35kV开关、互感器、10kV主变的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

   1. 35kV 258MVA主变的交流耐压试验，电容量≤0.0205uF，试验频率45~65Hz，试验电压不超过75kV，试验时间1min。

   2. 35kV/300mm²电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

   3. 10kV/300mm²电缆3km的交流耐压试验，电容量≤1.1265uF，试验频率30~300Hz，试验电压22kV，试验时间5min。

   4. 35kV开关、互感器的交流耐压试验，试验频率30~300Hz，试验电压不超过100kV，试验时间1min。

   5. 10kV主变的交流耐压试验，电容量≤0.015uF，试验频率45~65Hz，试验电压不超过50kV，试验时间1min。

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

产品别名：变频串联谐振、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振、调频串联谐振交流耐压试验装置等

SFB(f)-HC系列变频串联谐振谐振耐压试验装置-270kVA/108kV变频串联谐振试验装置

适用于10kV/240mm²电缆7km、10kV/300mm²电缆6km、10.5kV/30MW火力发电机的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1．10kV/240mm²电缆7km的交流耐压试验，电容量≤1.7195uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2．10kV/300mm²电缆6km的交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

3．适用于10.5kV/30MW火力发电机的交流耐压试验，电容量≤0.26uF，试验频率45-65Hz，试验电压不超过24kV，试验时间1min。

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

产品别名：变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置等

SFB(f)-GE系列变频串联谐振试验装置-1000kVA/500kV变频串联谐振耐压试验装置

主要针对110kV/300mm²电缆0.5km，35kV/300mm²电缆2km、10kV/300mm²电缆5km、110kV/63000kVA主变中性点、110kV 开关，35kV 开关、GIS的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1. 110kV/300mm²电缆0.5km的交流耐压试验，电容量≤0.0735uF，试验频率30~300Hz，试验电压128kV，试验时间60min。

2. 35kV/300mm²电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

3. 10kV/300mm²电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30~300Hz，试验电压22kV，试验时间5min。

4. 110kV/63000kVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45~65Hz，试验电压80kV，试验时间1min。

5. 110kV开关、GIS的交流耐压试验，试验频率30~300Hz，试验电压不超过265kV，试验时间1min。

6. 35kV开关、GIS的交流耐压试验，试验频率30~300Hz，试验电压不超过95kV，试验时间1min。

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

产品别名：变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置等

SFB(f)-HA系列变频串联谐振试验装置-540kVA/270kV变频串联谐振耐压试验装置

主要针对110kV/400mm²电缆0.7km、110kVA/80000kVA主变、10kV/300mm²电缆8km、35kV/300mm²电缆4k、110kV GIS、开关等的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1. 110kV GIS、开关的交流耐压试验，试验频率30~300Hz，试验电压不超过265kV，试验时间1min。

2. 110kV/400mm²电缆0.7km的交流耐压试验，电容量≤0.115uF，试验频率30~300Hz，试验电压128kV，试验时间60min。

3. 110kVA/80000kVA主变全绝缘的交流耐压试验，电容量≤0.02uF，试验频率45~65Hz，试验电压160kV，试验时间1min。

4. 10kV/300mm²电缆8km的交流耐压试验，电容量≤3.004uF，试验频率30~300Hz，试验电压17.4kV，试验时间60min。

5. 35kV/300mm²电缆4km的交流耐压试验，电容量≤0.778uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

产品别名：变频串联谐振、串联谐振、调频串联谐振、交流耐压试验装置、调频谐振、串联谐振耐压试验装置等

SFB(f)-SA系列变频串联谐振耐压试验装置-1000kVA/500kV变频串联谐振耐压试验装置

产品参数配置

串联谐振装置配置参数

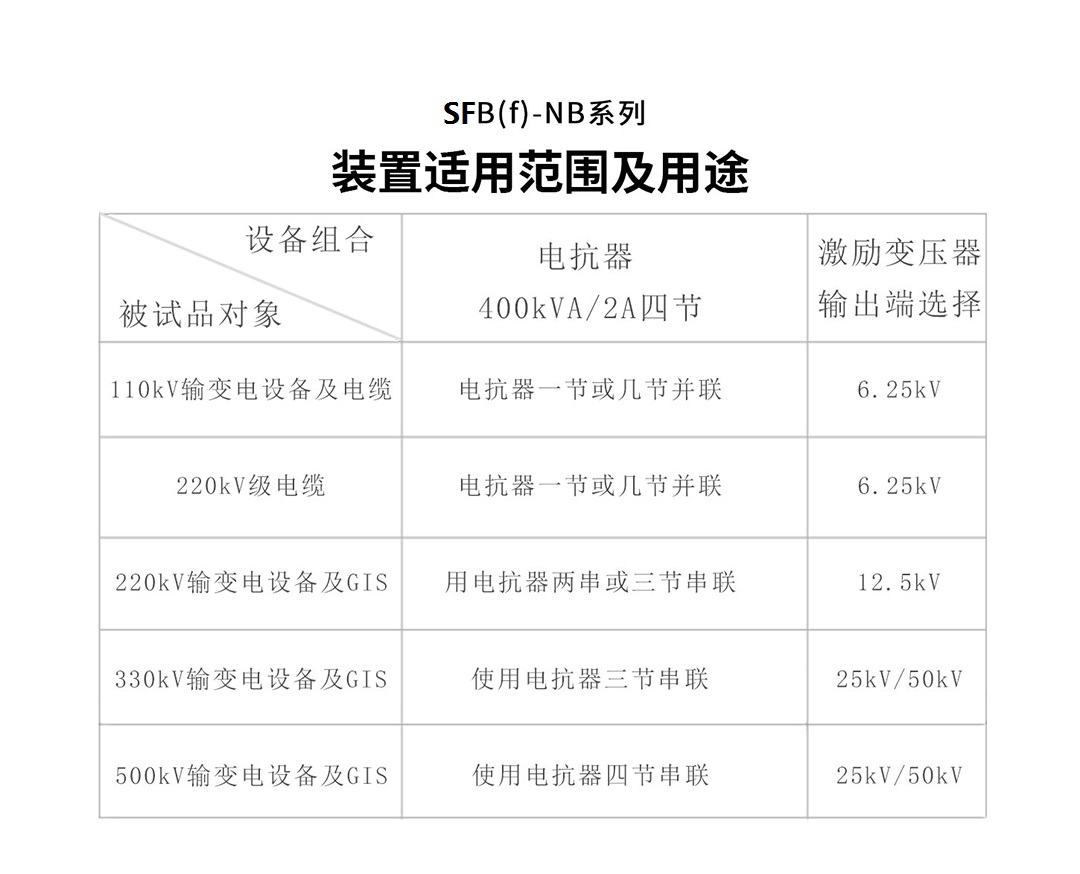

SFB(f)-NB系列变频串联谐振试验装置

SFB(f)-NC系列变频串联谐振试验装置-1620kVA/540kV变频串联谐振耐压试验装置

SFB(f)-NE系列变频串联谐振试验装置

产品特征

产品别称
