发电机交流耐压装置

产品简介

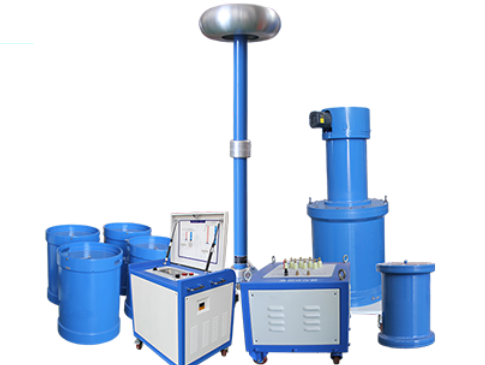

SFB(f)-HD系列600MW～1000MW发电机交流耐压装置(600MW～1000MW发电机交流耐压装置)

主要针对600MW～1000MW及以下火力发电机设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

600MW～1000MW及以下火力发电机，出口电压22kV，电容量≤0.3µF，试验频率45～60Hz,试验电压≤44kV，试验时间1分钟。

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

产品别名：串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、调频串联谐振交流耐压试验装置等

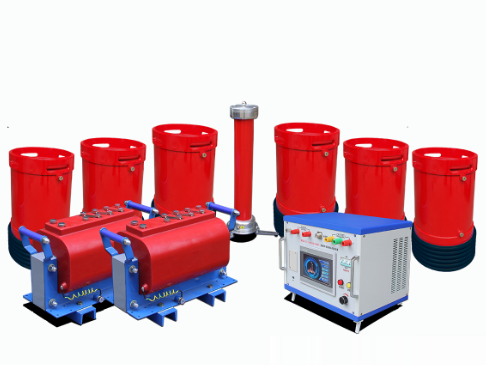

SFB(f)-HC系列30MW发电机交流耐压装置(30MW发电机交流耐压装置)

适用于10kV/240mm²电缆7km、10kV/300mm²电缆6km、10.5KV/30MW火力发电机的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1．10kV/240mm²电缆7km的交流耐压试验，电容量≤1.7195uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2．10kV/300mm²电缆6km的交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

3．适用于10.5KV/30MW火力发电机的交流耐压试验，电容量≤0.26uF，试验频率45-65Hz，试验电压不超过24kV，试验时间1min。

该装置主要由 变频电源、励磁变压器、电抗器、电容分压器 组成。

产品别名：变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置等

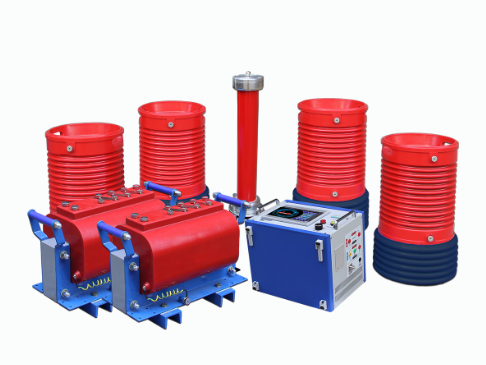

SFB(f)-SC系列发电机交流耐压试验装置(400MW以下发电机交流耐压装置)

串联谐振装置参数及功能

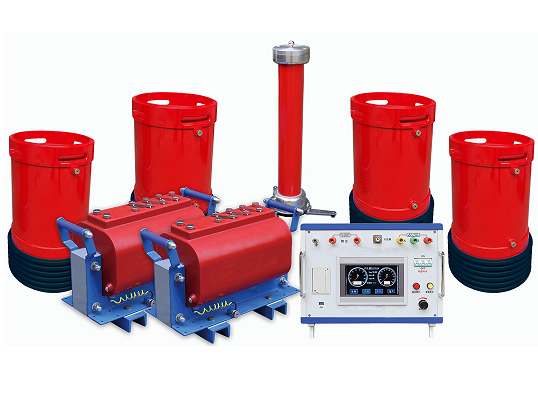

SFB(f)-SB系列发电机交流耐压试验装置(700MW发电机交流耐压装置)

串联谐振装置参数及功能

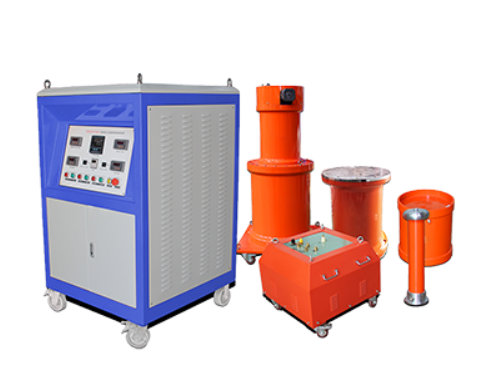

SFB(f)-GG系列1000MW发电机交流耐压装置(1000MW发电机交流耐压装置)

满足20kV/1000MW 发电机，35kV/31500kVA 主变，10kV/300mm²电缆 3km，35kV 开关、互感器的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1．20kV/1000MW 发电机的交流耐压试验，电容量≤0.28uF，试验频率 45-55Hz，试验电压 43kV，试验时间 1min。

2．35kV/31500kVA 主变的交流耐压试验，电容量≤0.01uF，试验频率 30-300Hz，试验电压不超过 68kV，试验时间 1min。

3． 10kV/300mm²电缆 3km 的交流耐压试验 ， 电容量   ≤1.1265uF ， 试验频率30-300Hz，试验电压   22kV，试验时间   60min。

4． 35kV   开关、互感器的交流耐压试验，试验频率   30-300Hz，试验电压不超过95kV，试验时间   1min。

该装置主要由 变频电源、励磁变压器、电抗器、电容分压器 组成。

产品别名：变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备等
