SFB(f)-GD系列变频串联谐振谐振耐压试验装置SFB(f)-GD系列主要针对10kV、35kV电缆，35kV主变，35kV开关的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求：
1、35kV/300mm²电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
2、10kV/300mm²电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
3、35kV/31500kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压68kV，试验时间1min。
4、35kV开关的交流耐压试验，试验频率45-65Hz，试验电压95kV，试验时间1min。

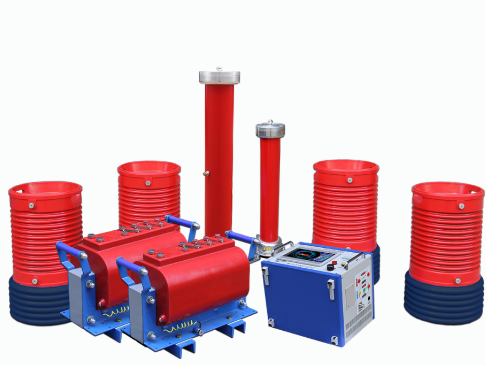

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
产品别名：变频谐振、变频串谐、谐试验装置、串谐耐压装置、GIS交流耐压试验装置、电动机工频(交流)耐压验装置等
110kV变压器交流耐压装置接线示意图
| 序号 | 设备名称 | 型号及规格 | 数量 |
| 1 | 激励变压器 |
SFJL-F-15kVA/4/8/16kV/0.4kV |
2台 |
| 2 | 变频电源 |
SFBP-F-15kW/220/380V |
1台 |
| 3 | 高压电抗器 |
SFDK-27kVA/27kV |
8节 |
| 4 | 电容分压器 |
SFFC-270kV/300pF |
1套 |
| 5 |
补偿电容器 |
SFBC-160kV/5000pF |
1套 |
|
|
|||
| 110kV变压器交流耐压装置用途 | |||
|
10kV/300mm²电缆5km 35kV/300mm²电缆2km 35kV系统 |
|||
| 文件名 | 点击下载 |
| SFB(f)-GD系列变频串联谐振谐振耐压试验装置 说明书 | |
| SFB(f)-GD系列变频串联谐振谐振耐压试验装置 检定证书 |
