10kV长电缆交流耐压装置SFB(f)-GI系列主要针对10kV、35kV电缆，35kV主变，35kV开关的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求：
1、10kV/300mm²电缆8km的交流耐压试验，电容量≤3.004uF，试验频率30~300Hz，试验电压17.4kV，试验时间60min。
2、35kV/300mm²电缆4km的交流耐压试验，电容量≤0.778uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

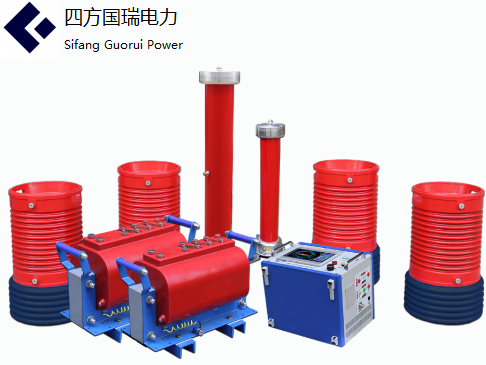

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
产品别名：串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、调频串联谐振交流耐压试验装置等
10kV长电缆交流耐压装置接线示意图
| 序号 | 设备名称 | 型号及规格 | 数量 |
| 1 | 激励变压器 |
SFJL-F-10kVA/1.5/3/6kV/0.4kV |
2台 |
| 2 | 变频电源 |
SFBP-F-37kW/220/380V |
1台 |
| 3 | 高压电抗器 |
SFDK-40.5kVA/27kV |
4节 |
| 4 | 电容分压器 |
SFFC-60kV/2500pF |
1套 |
| 5 |
补偿电容器 |
SFBC-70kV/10000pF |
1套 |
|
|
|||
| 10kV长电缆交流耐压装置用途 | |||
|
35kV/300mm²电缆4km 10kV/300mm²电缆8km |
|||
| 文件名 | 点击下载 |
| 10kV长电缆交流耐压装置（满足10kV/300mm² 电缆 8km交流耐压试验） 说明书 | |
| 10kV长电缆交流耐压装置（满足10kV/300mm² 电缆 8km交流耐压试验） 检定证书 |
