10kV电缆交流耐压装置(满足10kV/300mm² 电缆 2.5km交流耐压试验)

产品简介

10kV电缆交流耐压装置SFB(f)-GB系列主要针对35kV主变、35kV/300mm²电缆1km、10kV/300mm²电缆3km，35kV开关、互感器、10kV主变的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

   1. 35kV 258MVA主变的交流耐压试验，电容量≤0.0205uF，试验频率45~65Hz，试验电压不超过75kV，试验时间1min。

   2. 35kV/300mm²电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

   3. 10kV/300mm²电缆3km的交流耐压试验，电容量≤1.1265uF，试验频率30~300Hz，试验电压22kV，试验时间5min。

   4. 35kV开关、互感器的交流耐压试验，试验频率30~300Hz，试验电压不超过100kV，试验时间1min。

   5. 10kV主变的交流耐压试验，电容量≤0.015uF，试验频率45~65Hz，试验电压不超过50kV，试验时间1min。

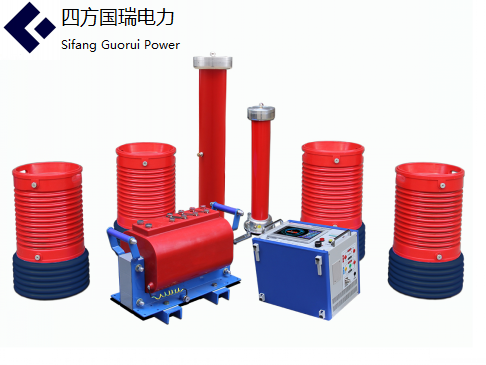

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

产品别名：变频串联谐振、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振、调频串联谐振交流耐压试验装置等

10kV电缆交流耐压装置接线示意图
