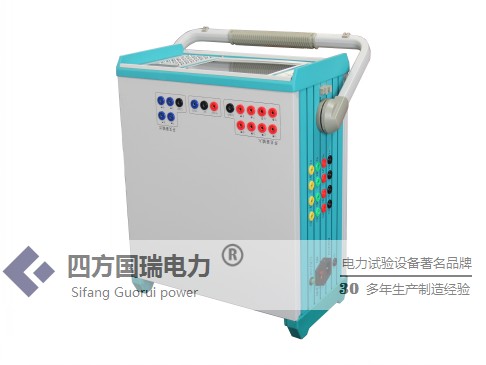

1．SF-T1200六相继电保护测试仪满足现场所有试验要求。本仪器具有标准的六相电压，六相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
2．各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3．经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4．本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
5．配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
6．主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
7．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
8．采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
9．可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
10.具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
11.配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），125V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
12.具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

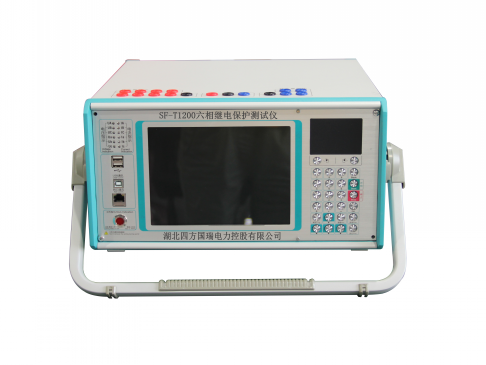

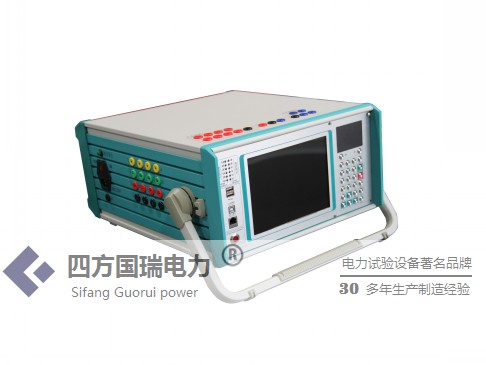

SF-T1200六相继电保护测试仪 硬件组成
1.内置高性能工业控制计算机
本装置采用高性能工控机作为控制计算机，配有自还原CF卡，8.4″800×600分辨率TFT真彩LCD显示器。本机带高性能专用工业键盘和鼠标，无须另接外设就可直接使用，软件在Windows XP操作系统下运行，操作简便。装置面板配有两个USB接口，可方便地进行数据存取、数据通信和软件升级等。（多功能接口可升级）
2.DSP数字信号处理系统
采用6000系列DSP控制器作为核心，FPGA可编程逻辑器件输出波形，由于采用的是DDS硬件输出波形的技术，使波形频率和相位精度相当高，同时，该系统与工控机通讯直接采用USB2.0接口，使得数据通讯稳定可靠。
3.D/A和A/D转换
采用高精度D/A转换器，同时采用有源低通滤波器，使输出波形平滑，幅频特性优良。同时控制系统还保留了12路12位A/D转换电路，可实时采集12路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形，幅值和相位。
4.高精度线性电压，电流功率放大器
电流、电压采用高性能线性放大器直接耦合输出方式，使电流，电压源可直接输出交流和直流波形，并可通过软件计算输出各种如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流，电压特征。功放电路采用进口大功率高保真模块式功率器件做功率输出级，结合精心合理设计的散热结构，具有足够大的功率冗余和热容量，功放电路具有完备的过热、过流、过压及短路保护，电流回路允许开路，不会损坏装置。面板有电流开路指示灯，以方便用户检查接线正确与否。同时面板还有电压过载或短路指示灯，当电压回路（在有输出情况下）发生短路时，该指示灯发亮并启动蜂鸣器报警。大电流限时采用独特的硬件，限时电路，克服了传统的软件限时的缺点，使大电流使用更安全更可靠。
1．满足现场所有试验要求。本仪器具有标准的六相电压，六相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
2．各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3．经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4．本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
5．配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
6．主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
7．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
8．采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
9．可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
10.具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
11.配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），125V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
12.具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
交流电流源（6*30A）
|
单相电流输出（有效值） |
0--30A/相，精度：0.2% ±5mA |
|
六相并联输出(有效值) |
0--180A/六相同相位并联输出 |
|
相电流长时间允许工作值(有效值) |
10A |
|
每相最大输出功率 |
150VA |
|
六相并联电流最大输出功率 |
1000VA |
|
六并电流最大输出允许工作时间 |
10s |
|
频率范围 |
0--1000Hz，精度0.01Hz |
|
谐波次数 |
2--20次 |
|
相位 |
0--360°，精度0.1° |
2．直流电流源
|
直流电流输出 |
0--±10A/相，精度：0.2% ±5mA |
3．交流电压源
|
单相电压输出（有效值） |
0--125V/相，精度：0.2% ±5mV |
|
线电压输出（有效值） |
0--250V |
|
相电压/线电压输出功率 |
75VA/100VA |
|
频率范围 |
0--1000Hz，精度：0.001Hz |
|
谐波次数 |
2--20次 |
|
相位 |
0--360°，精度：0.1° |
4．直流电压源
|
单相电压输出幅值 |
0--±150V，精度：0.2% ±5mV |
|
线电压输出幅值 |
0--±300V |
|
相电压/线电压输出功率 |
90VA/180VA |
5．开关量端子
|
开关量输入端子 |
8对 |
|
空接点 |
1--20mA，24V 装置内部有源输出 |
|
电位翻转 |
无源接点：低阻短接信号 有源接点：0-250V DC |
|
开关量输出端子 |
4对，空接点，遮断容量：110V/2A，125V/1A |
6．其他
|
时间范围 |
1ms--9999s，测量精度：1ms |
|
单机体积重量 |
体积 410 x 190 x 420mm3，约18Kg |
|
电源 |
AC125V±10%，50Hz，10A |
|
继电保护测试仪主机 |
一台 |
|
高强度铝合金主机包装箱 |
一只 |
|
测试线包 |
一个 |
|
电流测试线 |
一包 |
|
电压及开关量测试线 |
一包 |
|
电源线 |
一根 |
|
USB连接线 |
一根 |
|
程序光盘 |
一张 |
|
10A保险管 |
二个 |
|
合格证 |
一张 |
|
出厂检定报告 |
一份 |
|
说明书 |
一份 |
| 文件名 | 点击下载 |
| SF-T1200六相继电保护测试仪 说明书 | |
| SF-T1200六相继电保护测试仪 检定证书 |

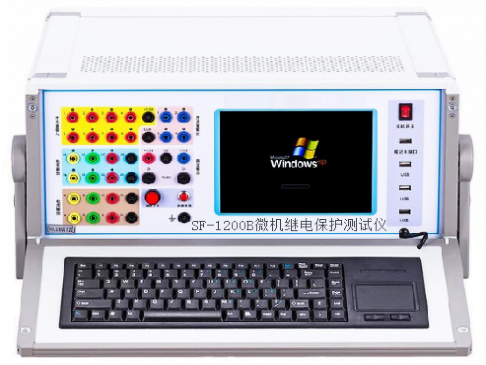

SF1200B微机继电保护测…
