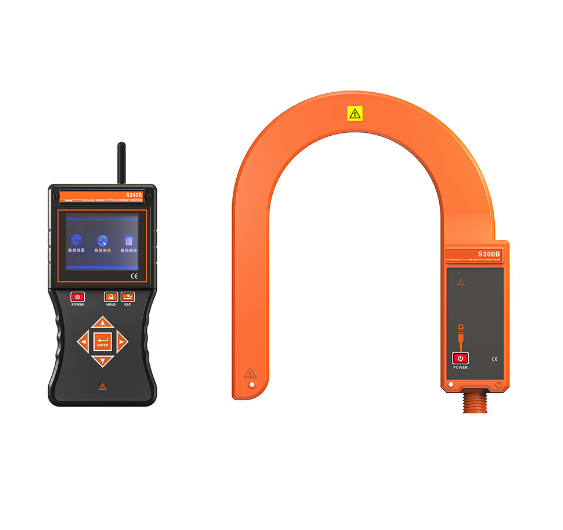

S300系列无线高低压钩式电流表由大口径的钩式检测仪、无线接收器、伸缩绝缘杆等组成。钩式检测仪铁芯采用新材料：轻便、精度高、量程广、线性度好。连接伸缩绝缘杆，能在线测试60kV以下的裸导线或汇流母线，或110kV以下具有安全绝缘外皮的线缆之漏电流、电流、频率、负荷等，特别适用于井下、野外多芯粗电缆的漏电巡查，变压器负荷检测。无线接收数据直线距离约150米，电流量程为AC 0～6000A或0～20000A可选，测量导线或电缆最大外径Ф168mm，可测量母排最大尺寸168mm×245mm。
钩式检测仪可以挂在线路上测试，节省操作人员体力。接收器采用3.5寸真彩液晶屏，图形界面显示，直观清晰。绝缘杆轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。仪表还具有数据保持、数据存储等功能，广泛应用于变电站、发电厂、工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业等。
|
功 能 |
高低压交流漏电流、电流、频率测试；铁芯接地电流、变压器负荷测试；井下、野外多芯粗电缆漏电巡查 |
|
电 源 |
DC 3.7V可充锂电池，USB充电接口，连续工作约10小时 |
|
测试方式 |
钩式CT，可以挂在线路上测试 |
|
传输方式 |
433MHz无线传输 |
|
传输距离 |
直线传输距离约150m |
|
显示模式 |
3.5寸真彩液晶屏显示，按上下箭头键调整背光亮度 |
|
可测线径 |
Ф168mm的导线、电缆，或168mm×245mm的母排 |
|
测量范围 |
电流：AC 0～6000A或 AC 0～20000A (50/60Hz自动) |
|
频率：45Hz～75Hz |
|
|
分 辨 力 |
10mA；0.1Hz |
|
电流精度
|
0.00A～99.9A: ±2%±5dgt (23℃±5℃，80%RH以下) |
|
100A～6000A: ±3%±5dgt(23℃±5℃，80%RH以下) |
|
|
6.00kA～20.0kA: ±4%±5dgt(23℃±5℃，80%RH以下) |
|
|
频率精度 |
±1Hz |
|
换 档 |
自动换档 |
|
绝缘杆尺寸 |
拉伸后长约5m；收缩后长约1m(5节) |
|
数据存储 |
9999组 |
|
采样速率 |
2次/秒 |
|
仪表尺寸 |
钩式检测仪：长宽厚310mm×270mm×52mm |
|
接收器：长宽厚250mm×100mm×40mm |
|
|
线路电压 |
35kV以下裸导线测试，110kV以下有安全绝缘外皮的线缆测试。(带绝缘杆操作) |
|
数据保持 |
测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
|
退出功能 |
按ESC键退出当前功能界面，返回上级目录 |
|
位置误差 |
A区无位置误差；B区约增加0.2%；C区约增加2% |
|
数据查阅 |
进入数据查阅模式后，按箭头键翻阅所存数据 |
|
溢出显示 |
电流超量程溢出功能：“OL A”符号显示 |
|
无信号指示 |
当接收器没有收到发射信号时动态显示“----”符号 |
|
自动关机 |
开机约15分钟后，仪表自动关机，以降低电池消耗 |
|
电池电压 |
当电池电压低于3.2V时，电池电压低符号显示，提醒充电 |
|
仪表质量 |
钩式检测仪：496g(含电池) |
|
接收器：395g(含电池) |
|
|
绝缘杆：1.45kg |
|
|
总质量：11.5kg(含仪表箱) |
|
|
工作温湿度 |
-10℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10℃～60℃；70%Rh以下 |
|
干 扰 |
无433MHz同频信号干扰 |
|
绝缘强度 |
绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) 检测仪：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间) 接收器：2000V/rms(外壳前后两端之前) |
|
结 构 |
防滴漏Ⅱ型 |
|
钩式检测仪 |
1台 |
|
接收器 |
1台 |
|
天线 |
2根 |
|
伸缩绝缘杆 |
1根 |
|
仪表箱 |
1个 |
|
USB充电器 |
1套 |
|
锂电池 |
2个(仪表内) |
|
用户手册、保修卡、合格证 |
1套 |
