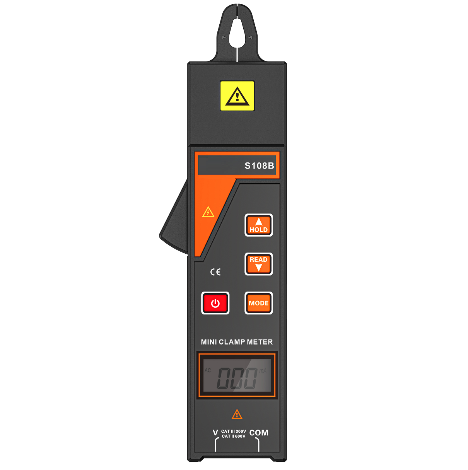

S108系列MiNi钳形漏电流表，MiNi钳形设计，小巧玲珑，其外形美观精致，结构科学合理。能直接在线测试380/220伏电力系统中及二次回路上的电压、电流、漏电流、频率等，非常适合于排线密集的场所。仪表还具有数据保持、数据存储、数据查阅等功能，广泛适用于电力、石油化工、冶金、铁路、气象、工矿企业、计量部门、科研院校等领域。
S108系列MiNi钳形漏电流表，MiNi钳形设计，小巧玲珑，其外形美观精致，结构科学合理。能直接在线测试380/220伏电力系统中及二次回路上的电压、电流、漏电流、频率等，非常适合于排线密集的场所。仪表还具有数据保持、数据存储、数据查阅等功能，广泛适用于电力、石油化工、冶金、铁路、气象、工矿企业、计量部门、科研院校等领域。
1．型号区别
|
型 号 |
电流量程 |
电压量程 |
频 率 |
|
S108 |
AC 0～30A |
/ |
20～100Hz |
|
S108B |
AC 0～30A |
AC 0～600V |
0～400Hz |
2．技术规格
|
功 能 |
在线测试380/220伏电力系统中及二次回路上的电压、电流、漏电流、频率等，非常适合于排线密集的场所 |
|
电 源 |
6LR61，9V DC，连续使用约20小时 |
|
测试方式 |
钳形CT |
|
钳口尺寸 |
Ф7.5mm×13mm |
|
测量范围 |
电流：AC 0.00mA～30.00A(50/60Hz自动) |
|
电压：0.00V～600V |
|
|
频率：0.0 Hz～400Hz |
|
|
分 辨 力 |
电压：0.01V；电流0.01mA；频率0.1Hz； |
|
测量精度
|
电压：±2%±3dgt(23℃±5℃，80%RH以下) |
|
电流：±2%±3dgt(23℃±5℃，80%RH以下) |
|
|
频率：±1Hz(23℃±5℃，80%RH以下) |
|
|
显示模式 |
4位LCD显示 |
|
LCD尺寸 |
35mm×21.5mm；显示域32mm×15mm |
|
换 档 |
自动换档 |
|
数据存储 |
99组 |
|
采样速率 |
2次/秒 |
|
仪表尺寸 |
长宽厚220mm×45mm×30mm |
|
线路电压 |
600V以下线路测试 |
|
数据保持 |
按HOLD键保持数据，再按HOLD键取消保持 |
|
功能切换 |
按MODE键切换显示测试电流、电压、电流频率，开机默认显示电流 |
|
数据查阅 |
按READ键进入数据查阅，按上下箭头键翻阅所存数据 |
|
溢出显示 |
超量程溢出功能：“OL”符号显示 |
|
自动关机 |
开机约15分钟后，仪表自动关机，以降低电池消耗 |
|
电池电压 |
当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池 |
|
仪表质量 |
仪表：220g |
|
总质量：400g |
|
|
工作电流 |
Max 10mA |
|
工作温湿度 |
-10℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10℃～60℃；70%Rh以下 |
|
绝缘强度 |
2000V/rms(仪表外壳前后两端之前) |
|
适合安规 |
IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
|
仪表 |
1台 |
|
测试线(B型专配) |
2条(红黑各1条) |
|
包装盒 |
1个 |
|
电池 |
1个 |
|
用户手册、保修卡、合格证 |
1套 |
