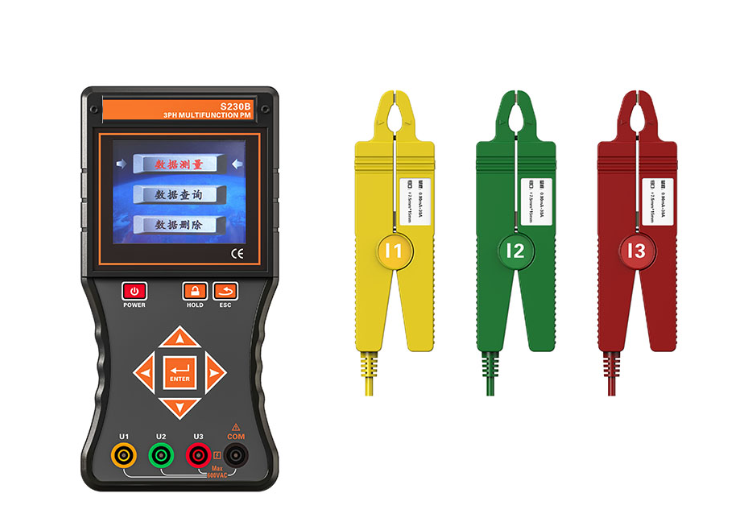

S230B 三相智能相位伏安表是一款专为现场测试的多功能智能仪表，由主机、电流钳(3把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏，图形菜单界面显示，向量图指示，一目了然。电流钳一体化手柄设计，便于操作，非常适用于排线密集的场所。仪表可以在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、便捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。
1．基准条件和工作条件
|
影响量 |
基准条件 |
工作条件 |
备注 |
|
环境温度 |
23℃±1℃ |
-10℃～40℃ |
/ |
|
环境湿渡 |
40%～60% |
＜80% |
/ |
|
信号波形 |
正弦波 |
正弦波 |
β=0.01 |
|
信号频率 |
50HZ±1HZ |
45HZ～65HZ |
/ |
|
仪表工作电压 |
8.4V±0.5V |
8.4V±0.5V |
/ |
|
测相位频率相序时电流幅值 |
1A±0.1A |
2mA～20A |
/ |
|
测相位频率相序时电压幅值 |
100V±10V |
10V～600V |
/ |
|
测功率功率因数时电流幅值 |
1A±0.1A |
20mA～20A |
/ |
|
测功率功率因数时电压幅值 |
100V±10V |
10V～600V |
/ |
|
外电场、磁场 |
应避免 |
||
|
被测导线位置 |
被测导线处于钳口的近似几何中心位置 |
||
2．一般规格
|
功 能 |
同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因素、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等 |
|
电 源 |
DC 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约10小时 |
|
额定电流 |
约180mA Max |
|
显示模式 |
3.5寸真彩液晶屏显示 |
|
仪表尺寸 |
长宽厚：196mm×92mm×54mm |
|
钳口尺寸 |
φ7.5mm×13mm |
|
采样速率 |
约3次/秒 |
|
量 程 |
交流电压：0.00V～600V |
|
交流电流：0.0mA～30A |
|
|
相位：0.0°～360.0° |
|
|
频率：45.00Hz～65.00Hz |
|
|
有功功率：0.0W～12kW |
|
|
无功功率：0.0VAR～12kVAR |
|
|
视在功率：0.0VA～12kVA |
|
|
功率因数：-1～+1 |
|
|
电流矢量和：0mA～60A |
|
|
分辨率 |
电压：AC 0.01V |
|
电流：AC 0.1mA |
|
|
相位：0.1° |
|
|
频率：0.01Hz |
|
|
有功功率：0.1W |
|
|
无功功率：0.1VAR |
|
|
视在功率：0.1VA |
|
|
功率因数：0.001 |
|
|
电流矢量和：1mA |
|
|
精度 （基准条件下） |
电压：±(0.5%量程) |
|
电流：±(0.5%量程) |
|
|
相位：±1°（工作条件下的相位误差：10mA～30A为±3°；10mA以下±5°；在电流值低于5mA时，为确保电流对电流相位测量准确，请不要进行电压测量；在进行电压对电流的相位测试时，为确保测量的准确性，电压需不低于5V，电流不低于5mA) |
|
|
有功功率：±(1.0%量程) |
|
|
无功功率：±(1.0%量程) |
|
|
视在功率：±(1.0%量程) |
|
|
频 率：±(1.0%量程) |
|
|
功率因数：±0.03 |
|
|
相 序 |
正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁 |
|
反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁 |
|
|
检测速率 |
约2秒/次 |
|
数据保持 |
测试中按HOLD键保持数据，“HD”符号显示 |
|
数据存储 |
99组 |
|
充电接口 |
USB充电接口 |
|
自动关机 |
开机约15分钟后，仪表自动关机，以降低电池消耗 |
|
背光功能 |
有，背光亮度可调节 |
|
电压检测 |
当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电，并在10S内自动关机 。 |
|
仪表质量 |
主机：350g(带电池) |
|
电流钳：170g×3 |
|
|
总质量：约1.35kg |
|
|
测试线长度 |
1.5m |
|
电流钳线长 |
2m |
|
工作温湿度 |
-10℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10℃～60℃；70%Rh以下 |
|
输入阻抗 |
测试电压输入阻抗为：1MΩ |
|
耐 压 |
仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
|
绝 缘 |
仪表线路与护套外壳之间≥100MΩ |
|
适合安规 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
|
主机 |
1台 |
|
工具箱 |
1个 |
|
电流钳 |
3把 |
|
测试线 |
4条 |
|
USB充电器、充电线 |
一套 |
|
锂电池 |
1组(仪表内) |
|
光盘 |
1个 |
|
说明书、保修卡、合格证 |
1份 |
